引言

在變電檢修作業中,母排、接線掌的加工都需要鉆孔。按照母排、接線掌的情況,鉆孔的加工方案有常規鉆孔加工、利用鉆模進行鉆孔加工兩種。常規鉆孔加工,較難保證精度:利用鉆模進行鉆孔加工,制作鉆模成本高、工藝繁瑣、時間較長。母排、接線掌的加工批量小,通常采用常規的鉆孔加工方法。

常規的鉆孔加工步驟:(1）準確畫線:（2）畫檢驗方格或檢驗圓:(3）打眼:(4）裝夾:(5）試鉆:(6）鉆孔。其中,打眼定位是鉆孔加工中的關鍵細節,打眼定位準確能有效提高鉆孔準確度。為提高母排、接線掌加工的質量和效率,本文提出研制一種孔眼定位輔助工具,應用于母排、接線掌鉆孔加工作業。

1存在問題及解決辦法

在母排、接線掌的加工中,需要進行鉆孔操作,孔距尺寸測量后,先將母排需鉆孔位置畫好中心線,然后用沖子沖出一個定位孔,接下來才能采用沖孔機或鉆床進行孔眼加工。影響母排、接線掌加工質量和效率的問題有以下幾點:

（1）用手掌固定沖子進行孔眼定位時,或多或少都會出現定位偏移的現象,此時或許再重新用力使用沖子進行孔眼定位操作能改善定位情況,更多的則是孔眼定位失敗,造成母排需重新加工,浪費人力、物力。

（2）用手掌固定沖子進行孔眼定位時,可能會出現錘子敲打到手掌的情況,手掌容易受傷。

針對以上問題,為提高母排、接線掌加工的質量和效率,提高設備安全性,保證供電可靠性,本文研制了一種孔眼定位輔助工具,應用于母排、接線掌鉆孔加工作業。

2技術方案及原理

為克服現有工藝的不足,為母排、接線掌加工提供方便與提高安全性,本文提出一種孔眼定位輔助工具,應用于母排、接線掌鉆孔加工作業。使用該工具能有效固定沖子對準孔眼中心點,避免孔眼定位偏離,同時解放手掌,避免錘子敲打到手掌的情況發生,提高了母排、接線掌加工的質量和效率,從而縮短了設備停電時間。

本方案的具體思路如下:

（1）用工具代替手掌夾緊沖子。

（2）工具能自由調節沖子位置,方便檢修人員對準孔眼。

（3）工具必須能穩穩地緊固沖子,防止打眼過程中操作失誤導致沖子摔落。

（4）工具必須方便檢修人員打眼,使用輕便高效。

我們研制該工具,意在提高母排、接線掌加工的質量和效率,提高設備安全性,保證供電可靠性,保證電網穩定運行。下面結合上述技術方案進一步說明本工具的原理、效果:

（1）工具將會使用鋁合金等材料制作,堅固耐用,不會發生變形。

（2）使用工具能多角度調整沖子固定支架,使沖子能完美對準孔眼中心點。

（3）使用工具代替檢修人員的手掌,能避免檢修人員手抖等情況造成孔眼定位偏移,同時避免錘子敲打到手掌。

3實施方式

下面對本工具的實施方式進行詳細說明:

首先量度母排、接線掌的寬度和厚度,收集母排、接線掌加工用到的沖子的尺寸。

其次根據技術方案繪制設計圖草稿,根據設計圖紙制作專用萬能支架以及選用合適的臺虎鉗、金屬夾件并加工多個供萬能支架連接的孔位。

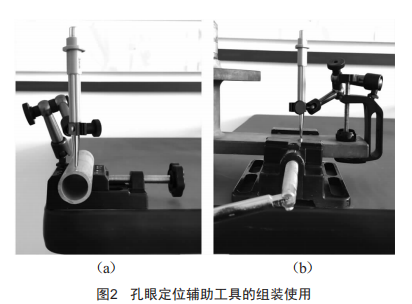

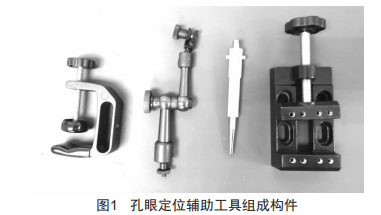

根據設計圖加工完成的孔眼定位輔助工具由臺鉗（或金屬夾件）、萬能支架、沖子組成（圖1）,臺鉗上有多個孔位供萬能支架連接,萬能支架另一端夾緊沖子,可多角度調整萬能支架使沖子對準打眼的位置（圖2）。

工具的使用方式如下:

（1）臺鉗（或金屬夾件）可牢固夾在母排或接線掌上的非接觸面上。

（2）萬能支架一端與夾件相接,另一端夾緊沖子,并且可多角度調整萬能支架,當沖子貼著接觸面并對好孔眼中心線后,即可固定萬能支架的形態。此時孔眼定位輔助工具代替檢修人員的手掌,并可靠固定沖子對準孔眼中心點。

（3）此時檢修人員只需用錘子用力敲擊沖子,即可完美沖出孔眼的定位孔,為接下來的鉆孔做好準備。

本工具的創新點及關鍵點如下:

（1）創新點在于,設計一個接觸面孔眼定位輔助工具,可多角度調整沖子固定支架,使沖子能完美對準孔眼中心點。

（2）關鍵點在于,孔眼定位能夠輔助工具代替檢修人員的手掌,避免檢修人員手抖等情況造成孔眼定位偏移。

4結語

母排、接線掌鉆孔加工精度要求高,孔眼的定位精度影響著鉆孔的精度。本文研制了一種孔眼定位輔助工具,使用該工具能代替人的手掌固定沖子,可以多角度調節沖子對準孔眼中心點,避免手抖造成孔眼定位偏離,同時也避免了錘子敲打到手掌的情況,提高了母排、接線掌加工的質量和效率,為設備的安全運行提供了保障。
