許多應用需要低噪聲電源，包括激光二極管驅動器和光學模塊。即使使用低等效串聯電阻 (ESR) 陶瓷輸出電容器，使用傳統的單級電感電容 (LC) 濾波器來為此類負載供電通常也是不切實際的。

LC濾波器也稱為無源濾波器，是傳統的諧波補償裝置。LC濾波器之所以稱為無源濾波器，顧名思義，就是該裝置不需要額外提供電源。LC濾波器一般是由濾波電容器、電抗器和電阻器適當組合而成，與諧波源并聯，除起濾波作用外，還兼顧無功補償?shù)男枰?LC濾波器按照功能分為LC低通濾波器、LC帶通濾波器、高通濾波器、LC全通濾波器、LC帶阻濾波器;按調諧又分為單調諧濾波器、雙調諧濾波器及三調諧濾波器等幾種。LC濾波器設計流程主要考慮其諧振頻率及電容器耐壓，電抗器耐流。

在電子線路中，電感線圈對交流有限流作用，由電感的感抗公式XL=2πfL可知，電感L越大，頻率f越高，感抗就越大。因此電感線圈有通低頻，阻高頻的作用，這就是電感的濾波原理下面是LC濾波電路實例電感在電路最常見的作用就是與電容一起，組成LC濾波電路。我們已經知道，電容具有“阻直流，通交流”的本領，而電感則有“通直流，阻交流，通低頻，阻高頻”的功能。如果把伴有許多干擾信號的直流電通過LC濾波電路(如圖)，那么，交流干擾信號大部分將被電感阻止吸收變成磁感和熱能，剩下的大部分被電容旁路到地，這就可以抑制干擾信號的作用，在輸出端就獲得比較純凈的直流電流。

濾波電路的原理實際是L、c元件基本特性的組合利用。因為電容器的容抗xc=2nfc又1會隨信號頻率升高而變小，而電感器的感抗xl=2f會隨信號頻率升高而增大，如果把電容、電感進行串聯、并聯或混聯應用，它們組合的阻抗也會隨信號頻率不同而發生很人變化口這表明，不同濾波電路會對某種頻率信號呈現很小或很大的電抗，以致能讓該頻率信號順利通過或阻礙它通過，從而起到選取某種頻率信號和濾除某種頻率信號的作用。

設計人員可能被迫使用兩級 LC 濾波器，以實現低于 5mV 范圍內的輸出紋波水平。如果設計得當，兩級濾波器可以滿足非常嚴格的電源噪聲要求。在本例中，我們將介紹紋波規格 <1mV 的 5V 輸入 3.3V/5A 電源的設計。

為簡單起見，讓我們從設計有一個 1μH 電感器和一個 22μF 6.3V X5R 陶瓷輸出電容器的單級 750kHz 開關開始。計算得到的輸出紋波為 39mV，主要是由于直流偏置的 7.2μF 電容受限。在開關頻率上需要 31dB 的衰減才能達到 1mV 的輸出紋波。

第一步是選擇一個大約是第一級電容 4 到 10 倍的第二級電容器。較小的電容會將二次諧振推離電源環路帶寬，而較大的電容會增加衰減，但可能會干擾控制環路。示例中的第二級電容使用了一個 100μF 6.3V X5R 陶瓷電容。通過選擇 150kHz 的第二個諧振，等式 1 可用于計算第二個電感器。

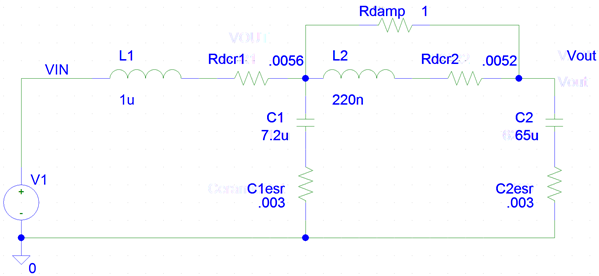

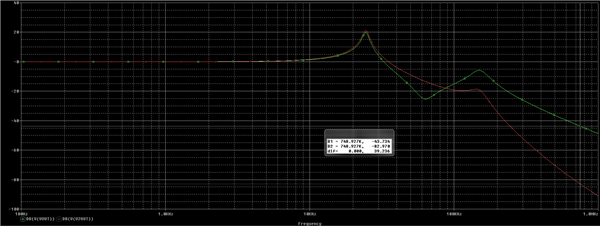

圖 1：原理圖和傳遞函數

圖 1 顯示了第二個 LC 前后的原理圖和傳遞函數。有兩種共振：25kHz 和 150kHz。另請注意，在第二個濾波器之后測量的 750kHz 開關頻率處，衰減增加了 39dB。

為簡單起見，第二步也是最后一步是使用電流模式控制來補償電源。模擬功率級增益和相位顯示輸出極點為 6.5kHz。我建議將電源降到足夠低，以防止第二次諧振回到零并保持大于 10dB 的增益裕度。在本例中，25kHz 帶寬就足夠了。圖 2 顯示了測量的環路響應。

圖 2：5A 環路響應時的 5Vin、3.3Vout

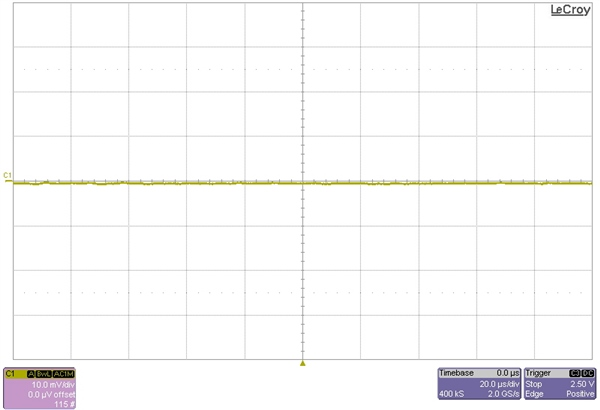

圖 3 顯示了第二級之后的紋波——遠低于 1mV。

圖 3：第二級輸出紋波

兩級濾波器是降低降壓轉換器輸出紋波的常用方法。仔細的設計考慮將產生低噪聲、穩定的電源。
