深圳2022年6月9日 /美通社/ -- 國微感知發布的第二代壓力分布測量系統，采用自主研發的壓力3D網格技術以及核心專利算法，可滿足各類型壓力分布測量需求。第二代測量系統相較于第一代，采用了全新的硬件架構設計，優化了各組件性能，主要將大面積壓感陣列檢測通過硬件隔檢測，轉換為單點檢測，減少了陣列串?dāng)_帶來的檢測精度影響，將整體測量精準度大幅提升。該系統所使用的壓力傳感器，具有性能穩定、測量精準、量程大、測點多等特性，配合高性能采集器以及專業軟件分析系統，使其具有專業的壓力分布測量能力和數據分析能力，可廣泛應用于汽車、消費電子、人體健康、生物力學研究、壓力分布專業測量、壓敏紙?zhí)娲桨傅阮I(lǐng)域。

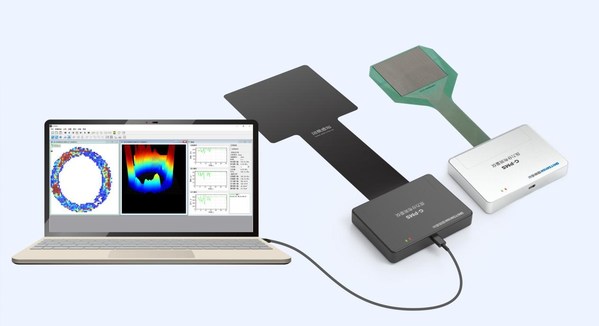

第二代壓力分布測量系統

高性能采集器

采用專用高速芯片處理系統，壓力深度分辨率高達4096（12bit）級，使得采集數據精度更高、快速。第二代壓力分布測量系統在與感測片連接的接口上進行了創新性優化設計，DDR接口的使用，可適配不同陣列類型傳感器感測片，有效避免因拔插頻繁造成的感測片損壞，以及接口接觸不穩定等問題。

標準化DDR接口

一體化感測片設計

感測片接口采用DDR金手指端子接口，一體化成型設計，極大地方便了感測片的插拔更換，高強度的一體化設計增加了接口的耐用性及穩定性。采集器系統標配兩款感測片，可滿足大多數壓力測量需求，并可根據不同客戶的實際使用需求進行高度定制。感測片均采用柔性薄膜傳感器，精度高和穩定性佳。通過標定、校準，保證同一薄膜傳感器的不同位置在測量相同壓力時有較好的一致性，可將測量誤差控制在5%以內。

成熟的標定校準方案

對于生產完成的柔性薄膜壓力分布傳感器，在出售前均需進行嚴格的技術參數檢測與標定校準。基于在柔性薄膜壓力傳感器領域的深入研究，國微感知自主研發了柔性薄膜壓力分布測量傳感器自動化標定校準系統，用于壓力分布測量傳感器的標定校準，以確保其主要技術參數達到檢測要求。

標定校準設備可為低、中、高不同量程的感測片傳感器進行高精度標定校準，采用氣動方式、液壓方式。中低量程0-1Mpa，高量程4MPa，超高量程10Mpa-100Mpa以上。

感測片傳感器經過一段時間使用后，需要對其主要技術參數再次進行檢測，以確保其主要技術參數達到要求，國微感知可提供日常使用的標定校準服務，以保障客戶長期使用權益。

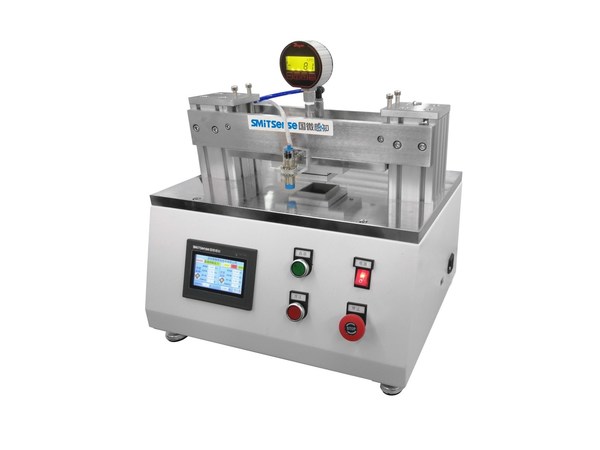

柔性薄膜壓力傳感器標定校準設備

更為豐富的軟件分析功能

對軟件系統進行優化升級，實現顯示2D、3D立體色階圖像，以及接觸面積的壓力分布狀況。

并可實時顯示每個傳感單元的壓力值，以及其壓力數據區域，將測量結果精確展現。并具備壓力分布數據自動分析功能，可錄制和存儲，及回放整個測量過程。

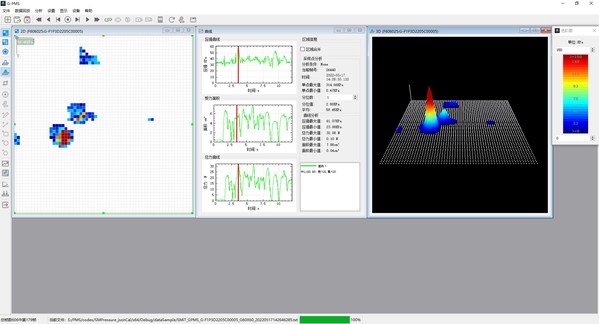

軟件分析界面
