引言

隨著人們生活水平的提高、社會的發展,生活節奏越來越快,人們的時間觀念也越來越強。不論是在公司還是下班回家,電梯已經成為人們上下樓所必需的代步工具,而如何讓電梯可以更加高效地運行,怎樣才能在最短的時間內接到最多的乘客,已經成為電梯群控系統研究領域不可忽視的課題。

1算法設計

控制算法在電梯群控系統中的應用主要是在選定的電梯運行模式下合理分配電梯,實現電梯的高效運行,要讓乘客的候梯時間盡量短,讓電梯的運行路線時間盡量短,并且為了使電梯節能,必須減少啟動與制動次數。綜上所述,電梯群控系統的優化目標主要有候梯乘客的平均乘坐電梯時間、候梯率以及電梯的能耗,由此可以用一個表格存放呼叫信號,每個信號用二進制數表示,有呼叫為1,無呼叫為0,從而建立8位二進制呼叫表。

例如,若3、5層有內呼叫,則內呼叫表為00010100。比較表就是建立一個8位二進制的表,分上行比較表和下行比較表,如電梯在三層,上行比較表為00111000,下行比較表為00000011,以此類推……然后將呼叫表與比較表進行比較,從而給定電梯的上行、下行、停止信號,進而決定電梯的運行方式。舉例:若電梯在3樓上行,則上行比較表為00111000,此時有2樓和5樓內呼,則呼叫表為00010010,將呼叫表與比較表相比較,得00010000,上行比較結果不為0,故電梯上行。

2系統軟硬件設計

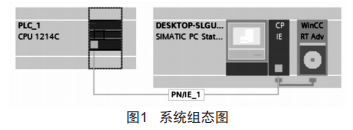

使用的控制器標準配置為s1MAT1Cs7一1200系列PLC,具有編程簡單,使用方便控制靈活,程序可變,維修方便,體積小,重量輕,能耗低等優點。編程軟件使用的是sTEP7ProfessionalV14,HM1軟件為winCCProfessionalV14,組態如圖1所示。

3WinCC監控畫面

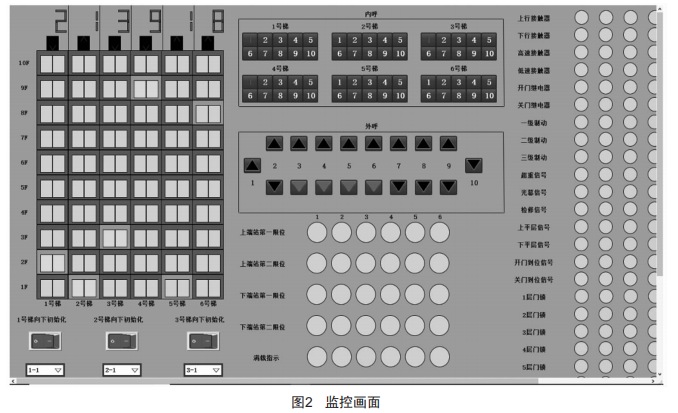

winCC監控畫面如圖2所示,當前1號電梯其數碼管顯示為2,運行至2樓且轎廂門打開,且有去往1樓的內選信號,內選按鈕指示燈亮箭頭指示電梯向下運行,轎廂內照明、風扇工作,無報警信號:2號電梯其數碼管顯示為1,轎廂內照明、風扇工作,并且無報警信號:3號電梯其數碼管顯示為3,且有去往1樓的內選信號,內選按鈕指示燈亮箭頭指示電梯向下運行,轎廂內照明風扇工作,有滿載信號:4號電梯其數碼管顯示為9,且有去往1樓的內選信號,內選按鈕指示燈亮箭頭指示電梯向下運行,轎廂內照明風扇工作,并且無報警信號:5號電梯其數碼管顯示為1,轎廂內照明、風扇工作,并且無報警信號:6號電梯其數碼管顯示為8,轎廂內照明、風扇工作,并且無報警信號。

4程序設計

考慮到電梯運行時的平均候梯時間、候梯率以及節能要求,通過模糊控制理論,采用呼叫表的原理,再考慮電梯開關門以及三級制動等各種聯鎖工藝,設計建立呼叫表的電梯群控系統調度算法。

4.1主程序

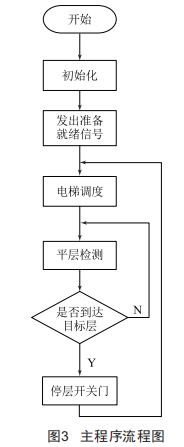

主程序流程圖如圖3所示,電梯啟動,開始檢測自動運行信號,然后開始初始化,初始化過程中電梯全程低速,初始化結束后發出準備就緒信號,開始執行基于模糊控制理論的電梯調度算法。接下來進行平層檢測,然后看電梯是否到達目標樓層,若沒有則繼續進行平層檢測,若有則進行電梯停層開關門。

4.2平層子程序

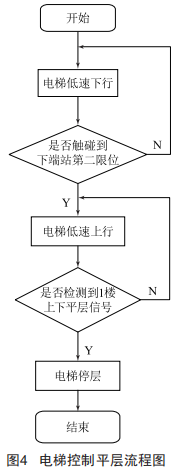

電梯控制平層流程圖如圖4所示,電梯開始運行時,先低速下行,當檢測到下端站第二限位時,電梯由下行轉換成上行,當檢測到電梯1樓上下平層信號時,電梯進行停層,全程電梯保持低速運行狀態。

4.3電梯算法設計

電梯算法設計流程圖如圖5所示,初始化結束后電梯處于待機狀態,如果此時有內呼信號,那么電梯利用呼叫表減去位置表得到內呼的計算值,然后判斷得出來的值是否大于0,是的話則電梯上行,否則電梯下行:如果沒有內呼信號,則判斷電梯是否有外呼信號,如果有那么用外呼表與比較表的兩個值進行相與,得到外呼計算值,接著判斷相與的值是否大于0,如果大于0則電梯上行,否則下行:如果既沒有內呼信號,也沒有外呼信號,那么電梯繼續在原樓層待命,直到出現內呼或外呼信號為止。

5結語

通過建立呼叫表的電梯群控系統優化方式,能夠高效判斷各電梯所在位置,并進行最優調度,極大地減少了判斷運算的時間,并且通過最優的調度,極大程度上縮短了乘客的平均候梯時間,提高了電梯的運行效率,并且減少了電梯的能源消耗。
