引言

隨著我國經濟發展和城市化進程的加快,城市及工農業用水量迅速增加。我國水資源地域分配不均衡,因此長距離輸水工程成為解決用水量迅速增加問題、平衡水資源地域分配的重要措施之一。其中,遼西北供水工程屬長距離、大流量、跨流域的供水工程,具有點多、面廣、線長、地形地質條件復雜、交通及現場條件差的特點,工程運行管理點眾多,運行管理工作量大、難度高。

考慮到遼西北供水工程分水口眾多,對輸水過程的控制難度極大,因此必須建立現代化的數據采集與監視控制系統(SuperviSoryControlAndDataAcquiSition,SCADA）?；谕ㄐ?、計算機網絡、遠程測控等先進技術,與工程運行管理方案緊密結合,獲取和綜合分析處理相關信息,提高信息化、自動化科學管理的水平,及時、全面了解掌握整個工程的運行工況,實現調水過程的自動化及穩定安全地供水,保證工程安全高效地運行。

1SCADA系統設計方案

1.1集成原則

SCADA系統設計遵循以下原則:

(1）按"無人值班,少人值守"方案進行設計,既可實現站內監控,又能實現調度中心遠程監控。

(2）調度中心SCADA系統采用全開放、分布式結構,系統配置和設備選型能夠適應計算機技術迅速發展的特點,具有先進性和向后兼容性,以充分保護用戶的投資。

(3）軟件采用模塊化、結構化設計,保證系統的可擴展性,滿足功能增加及規模擴充的需要。

1.2控制策略

SCADA系統采取分級監控模式,即調度中心、管理處、現地站分級監控。

分級調度管理模式下監控權限的級別由低至高為:調度中心一管理處一現地站一現場設備。

其中,調度中心可以在管理處授權下控制全線所有電站、配水站、進出口、檢修閥井等現地站:管理處在現地站授權下可以控制本轄區的機組、閘、閥、泵等:現地站在現場設備授權下可以控制本LCU下現場設備等。

1.3存儲機制

SCADA系統存儲的數據分為兩類:過程數據和特征數據。

過程數據為記錄完整生產運行過程的數據,包含所有數據(壓力、流量、閘位、閘門啟閉狀態、電流、電壓、溫度、各類保護信息和告警信息等）,按照數據掃描周期存儲,特點是頻次高、數據量大。

特征數據是根據系統的需要,滿足某些特征條件的數據,觸發存儲的特征條件為:定時存儲、啟閉變化存儲、水位變化存儲、壓力變化存儲等:特點是頻次較低、數據量較小。

1.4負載均衡

現地站對象作為工程監控系統的服務主體,其所在的位置是系統的關鍵監控平臺節點,為保證監控服務的速度,每個關鍵監控平臺節點上運行的現地站對象數量不宜過多。在中心配置兩臺監控服務器,相互熱備冗余,正常情況下均衡分擔系統中的各種服務:當一臺服務器出現故障時,另外一臺服務器能夠全面接管所有的服務。

1.5冗余機制

對于現地站監控系統,支持在調度中心和備用中心采用冗余容災機制,即備用中心能夠?qū)χ行倪M(jìn)行災備。采用分布式系統,正常情況下,災備中心分擔中心的部分負荷,且實時同步中心的各種數據,實時監視中心的運行狀態。當中心崩潰時,備用中心能夠接管中心的所有任務,實現中心的所有功能。

2SCADA系統實現

根據遼西北供水工程的運行管理特點,SCADA系統最終實現方案分為調度中心控制級、管理處控制級和現地站三級。

(1）調度中心控制級主要由數據服務器、應用服務器、通信服務器、磁盤陣列、操作員工作站、工程師工作站、語音報警工作站、備份計算機等計算機設備組成,完成數據采集與處理、控制命令下發、圖形顯示、歷史數據管理、系統外部通信等功能。

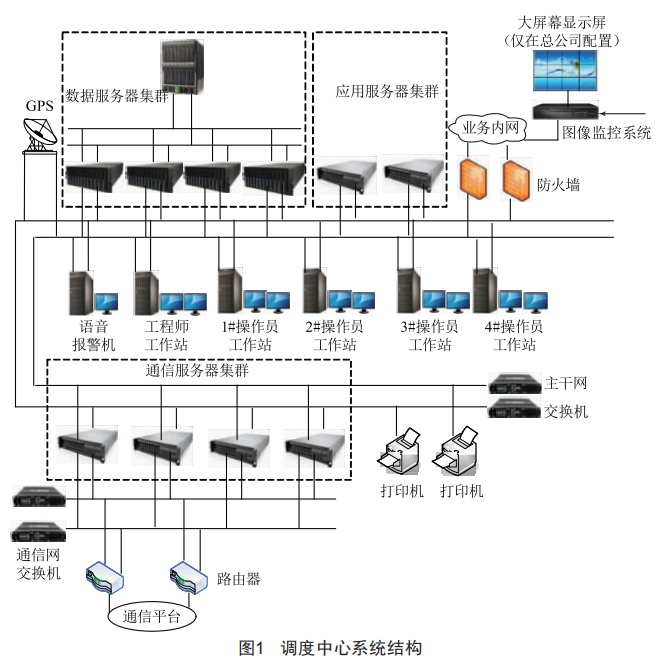

系統架構如圖1所示。

(2）各管理處主控級主要由數據/應用服務器、操作員工作站、通信服務器、工程師工作站等計算機設備組成,完成數據采集與處理、控制命令下發、圖形顯示、系統外部通信等功能。

(3）現地站由LCU及RTU組成,完成數據采集與處理、設備控制與調節、與主控級通信、智能設備數據通信等功能。

各管理處主控級與現地控制單元采用冗余光纖以太網進行通信。

3結語

遼西北供水工程分水口眾多,對輸水過程的控制難度極大。本文分析了遼西北供水工程SCADA系統的五個核心內容:集成原則、控制策略、存儲機制、負載均衡、冗余機制,提出了采用調度中心控制級、管理處控制級和現地站的三級設計方案。該系統設計將為遼西北供水工程運行管理提供安全、可靠、經濟、科學、先進的技術手段。
