引言

"智能化"是當前各行各業經常掛在嘴邊的一個時髦詞匯,然而針對制藥行業的倉儲方案,如何擺脫傳統"貨架+叉車"的落后局面,是擺在我們面前的一個嚴峻的問題。針對制藥行業的特殊性以及智能倉儲的發展現狀,筆者整理形成了幾種方案,并逐一進行了分析比較。

1智能倉儲方案的分類

經過多方資料整理、現場考察、技術交流以及實際經驗積累,可將智能倉儲（不含物流部分）簡單分為自動化立體庫、密集庫、高架庫三大類。其又可詳細劃分為以下多種方案:

（1）自動化立體庫可分為單深自動化立體庫、雙深自動化立體庫、兩（多）巷道共用巷道車自動化立體庫等:

（2）密集庫可分為巷道車+四向穿梭車（或子母車）密集庫、升降機+四向穿梭車（或子母車）密集庫、叉車+四向穿梭車（或子母車）密集庫等:

（3）高架庫可分為高架庫+AGV叉車+wMS系統、高架庫+人工叉車+wMS系統+工業電腦、高架庫+人工叉車+wMS系統+語音系統等。

2自動化立體庫

自動化立體庫利用立體倉庫設備實現倉庫高層合理化、存取自動化、操作簡便化。自動化立體倉庫是當前技術水平較高的形式,其主體由貨架、巷道式堆垛起重機（巷道車）、出入庫工作臺及操作控制系統等組成。

自動化立體庫根據貨位深度、巷道車數量分為3種方案:單深自動化立體庫是指每條巷道兩側各有一個貨位深度的貨架（圖1）:雙深自動化立體庫是指每條巷道兩側各有兩個貨位深度的貨架（圖2）:兩（多）巷道共用巷道車自動化立體庫是指在上面兩種方案的基礎上,在巷道末端增加連接轉彎軌道,采用一臺巷道車兼顧兩個或多個巷道（圖3）。

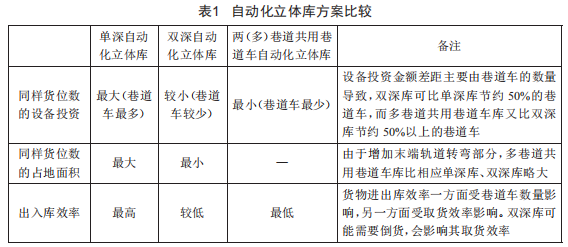

針對上述自動化立體庫的3種細化方案進行優缺點比較,整理如表1所示。

結合制藥行業貨物進出庫效率要求較高以及藥品原輔料、包材、成品等先進先出原則等,綜合考慮建議采用單深自動化立體庫。

3密集庫

密集庫是近些年在自動化立體庫的基礎上,結合AGV設備的發展而提出的新型倉儲方案,其取消了自動化立體庫中間的巷道,將貨架集中、密集搭建。密集庫主體由貨架、四向穿梭車或子母車、提升設備、出入庫工作臺及操作控制系統等組成。

圖1單深自動化立體庫

圖2雙深自動化立體庫

圖3兩（多）巷道共用巷道車自動化立體庫

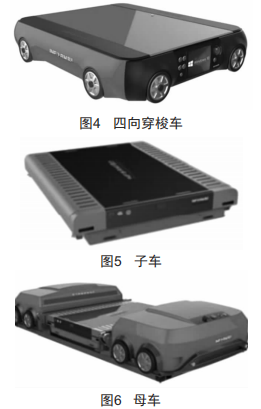

四向穿梭車或子母車采用AGV技術在層內取、放貨,層間變換由提升設備完成。四向穿梭車（圖4）可按照x、Y兩個方向行進;子母車中子車(圖5）按照X方向行進,母車(圖6）按照Y方向行進,子車換行可由母車搭載完成。

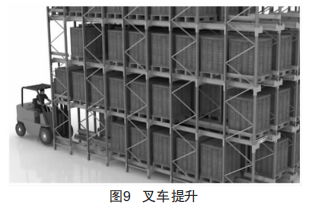

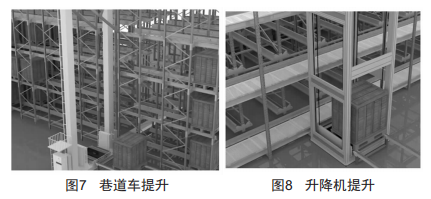

密集庫根據提升設備的不同分為3種方案:巷道車+四向穿梭車（或子母車）密集庫是指采用1臺或幾臺巷道車作為層間提升設備配合四向穿梭車(或子母車）進出貨(圖7）;升降機+四向穿梭車(或子母車）密集庫是指采用1臺或幾臺升降機作為層間提升設備配合四向穿梭車(或子母車）進出貨(圖8）;叉車+四向穿梭車(或子母車）密集庫是指采用1臺或幾臺叉車作為層間提升設備配合四向穿梭車(或子母車）進出貨(圖9）。

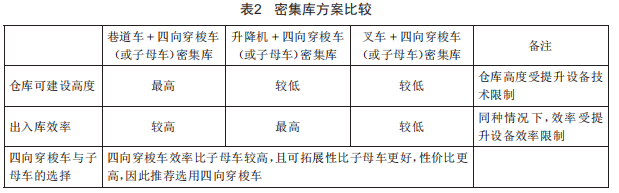

上述密集庫的3種細化方案,本質上沒有很大的基礎差別,優缺點比較如表2所示。

4高架庫

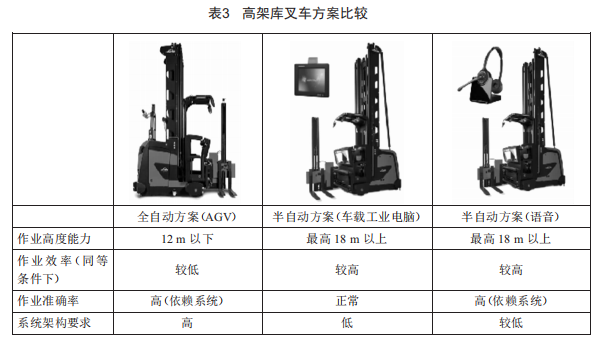

高架庫根據叉車作業系統的不同分為3種方案,如表3所示:高架庫+AGV叉車+wMS系統、高架庫+人工叉車+wMS系統+工業電腦、高架庫+人工叉車+wMS系統+語音系統。

雖然全套智能化、自動化的設備非常先進,但作為企業,往往還需結合自身項目投資情況進行選擇,因此補充了后面兩種半自動化高架庫的方案。

4智能倉儲整體方案的比較

綜上,結合每種大方案中細化方案的比較,最終形成智能倉儲整體方案的比較如表3所示。

6結語

本文對目前適用于制藥行業的智能倉儲方案進行了詳細分析與比較,方案本身并沒有一定的好壞之分,根據不同企業、不同項目的不同要求,可以選擇最適合自己的技術方案。
