隨著多設備協同辦公與娛樂需求的增加，傳統拓展塢接口單一、操作復雜的問題日益凸顯。

納祥科技根據客戶需求，以及多場景需求情況，推出一款集旋鈕交互、多功能快捷鍵、高速接口及多存儲卡槽的智能拓展塢方案，實現高效、便捷的多設備擴展體驗。

（一）方案概述

本方案結合硬件電路與軟件邏輯，硬件以USB Hub控制器為核心，通過旋轉編碼器實現音量/接口控制，微動開關觸發系統指令，實現高效交互與設備擴展。

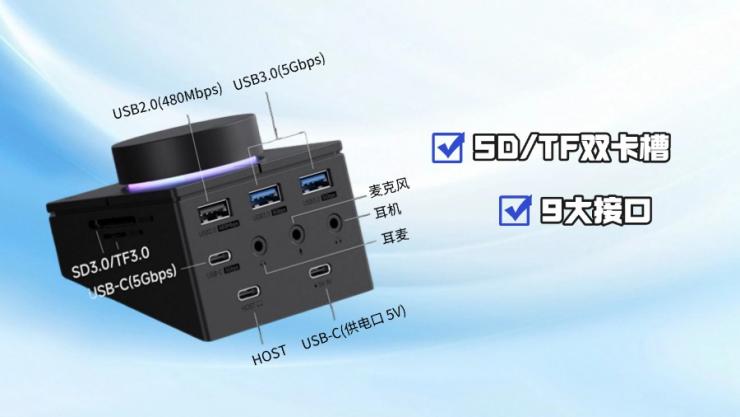

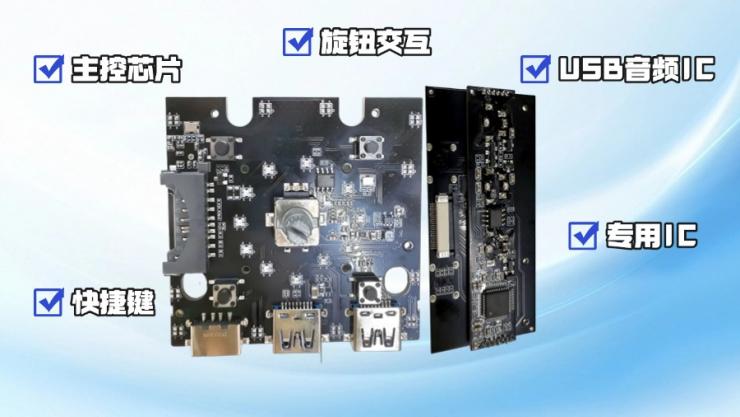

方案集合了主控芯片、專用IC、USB音頻IC、旋鈕交互與4顆快捷鍵，支持9個接口（1個UAB2.0、2個USB3.0、1個UAB-C、1個UAB-C供電口、1個Host主機口、1個耳機口、1個耳麥口、1個耳機口），以及SD/TF雙卡槽，確保多設備兼容與穩定傳輸。

（二）功能模塊

（1）主控芯片
采用高性能USB Hub主控芯片，最高傳輸速率為5 Gbps，兼容USB3.0和USB2.0規范

（2）旋鈕交互
①旋轉：調節系統音量（需匹配主機系統音量控制）
②點按：進入靜音模式

（3）快捷鍵
一鍵鎖屏、截屏、播放/暫停音樂、切換燈光顏色

（4）多設備兼容
①USB-C供電口支持PD快充，可為手機/平板充電
②USB 口支持外接鍵鼠或U盤，適配老舊設備
③Host 口可外接轉接線，兼容多系統環境

（5）性能參數
①USB 3.0接口：5Gbps傳輸速率
②USB-C接口：5Gbps傳輸速率
③SD/TF卡槽：UHS-I快速傳輸，支持雙卡同時讀取
④音頻接口：3個3.5mm接口，可連接麥克風/耳機/耳麥

（三）方案演示

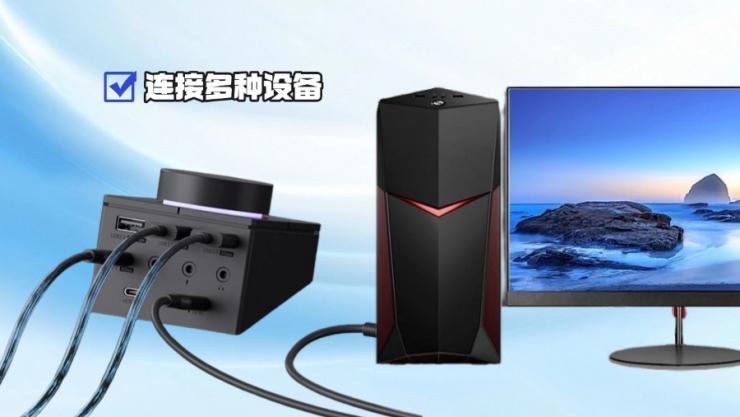

下面，我們將以臺式電腦展示本方案——

① 將轉接線分別與Host 口、臺式電腦相連

② 旋轉調節音量，點按靜音

③ 分別點擊截屏、切換燈光顏色、播放/暫停音樂、鎖屏


④ 還可連接麥克風、耳機、耳麥、手機、游戲機、平板等多種設備

（四）方案總結

本方案操作便捷、功能豐富與節約成本，滿足多設備高效協同需求，適用于商務辦公、娛樂影音及開發測試等多領域。

我們現將提供完整的方案技術支持與迭代，歡迎您與我們深入交流與探討。
