數字化時代對音質要求不斷提升，推動著音頻設備持續革新。

在此背景下，納祥科技新推出了一款高性能I2S數字AB類耳放芯片NX4919芯片，它具備105dB的動態范圍，小于0.1%的THD+N指標，可廣泛應用于高端音頻設備和高保真音響系統，給用戶帶來更專業的選擇。

（一）NX4919芯片概述

NX4919是一款I(lǐng)2S數字AB類雙聲道音頻功率放大器芯片，帶靜音控制腳功能，內含有數字去加重模塊、插值濾波器、Multi-Bit數模轉換器、輸出模擬濾波器，并支持大部分的音頻數據格式。

芯片基于一個帶線性模擬低通濾波器的四階Multi-Bit Δ∑調制器，自動檢測信號頻率和主時鐘頻率，在2KHz和200KHz之間自動調節采樣率。當SHUTDOWN管腳電壓為GND時，芯片工作在關斷模式下，此時芯片的功耗極低，IQ僅為0.4uA；同時芯片內置噪音消除電路，消除了芯片啟動和關斷過程中的噗噗聲和咔嗒聲。

NX4919 采用 QFN28 封裝，具有輸入工作電壓范圍寬（3.3V~5.0V） 、 外圍簡單、 成本低等優點，是高保真、小功率電子產品的理想器件。

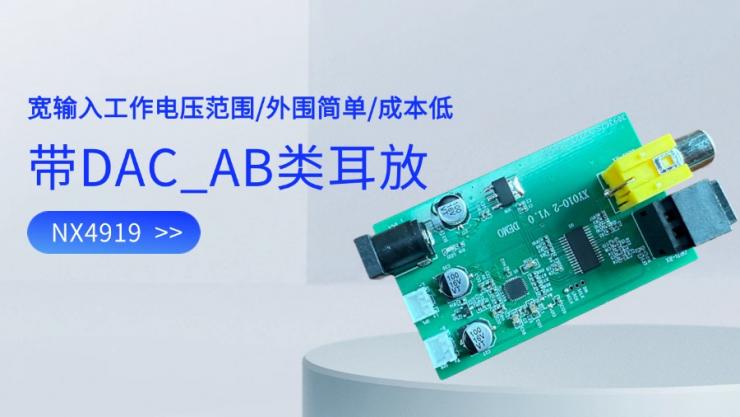

▲NX4919半成品圖

（二）NX4919主要特性

NX4919是一款高性能的I2S 數字 AB 類耳放帶DAC，它具備了以下這些特征：

① Muti-BitΔ∑調制器， 24 位 D/A 轉換
② 3.3V~5.0V 工作電壓
③ 自動檢測最大到192KHz 的采樣頻率
④ 105dB 動態范圍
⑤ -90dB 總諧波失真+信噪比
⑥ 低時鐘抖動敏感度， 線性濾波輸出
⑦ 片上數字去加重， 支持所有標準音頻接口
⑧ 無需輸出耦合電容或外部緩沖電路
⑨ 在 16Ω負載， 噪聲及諧波失真<0.1%（f=1KHz） 時， 輸出功率為 140mW
⑩ 在 32Ω負載， 噪聲及諧波失真<0.1%（f=1KHz） 時， 輸出功率為 80mW
? 關機電流典型值為 0.4uA
? 具有過熱保護功能
? 增益通過外圍可以調整， 增益帶寬最高 2.5MHz
? 極少外部元器件，節省 PCB 空間和 BOM 成本

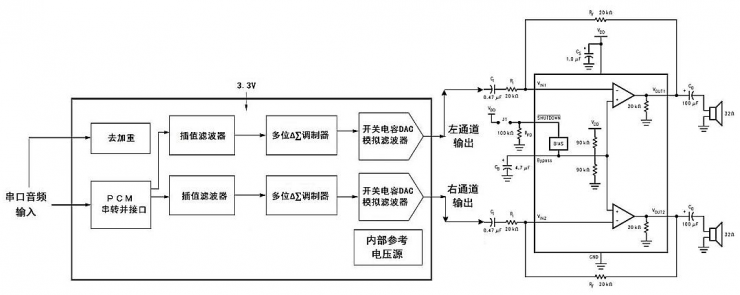

▲NX4919功能框圖

（三）NX4919芯片亮點

基于NX4919的特性，可以總結出以下兩個主要亮點特質。

① 精簡外部元器件
NX4919采用精簡外部元器件設計，通過優化內部電路和先進工藝，僅需極少元件即可高效運行，顯著降低BOM成本與生產組裝的復雜度。

② 高保真
NX4919在5V供電驅動16Ω負載時平均輸出140mW功率，總諧波失真THD+N小于0.1%，在保證高驅動能力的同時降低功耗，精準還原音頻細節。

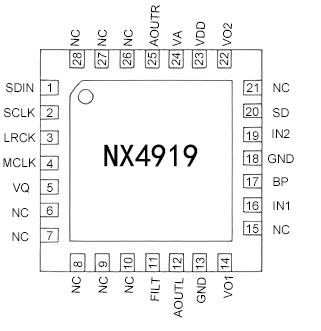

▲NX4919管腳配置

（四）NX4919應用領域

得益于其技術性能、兼容性與易用性，NX4919被廣泛應用于多領域，如WIFI播放器、WIFI音箱、DEEPSEEK播放器智能播放設備等。
