引言

隨著經濟發展,城市化進程持續加快,城市規模不斷擴大,居民收入水平提高,人均汽車保有量也大幅提升,對我國城市交通發展帶來了新的挑戰,如果停車問題處理不好,將會影響整個交通的正常運行,有可能造成交通擁堵,甚至引發交通事故等。隨著物聯網技術的發展以及微信小程序的興起,兩者結合可以使停車場管理更加智能化、現代化和人性化,更好地解決車輛停放問題。

物聯網技術作為一項新興技術,在各行各業得到了廣泛應用,在停車場引用這種技術可以降低管理難度,優化停車場資源。微信小程序是一種不用下載就能使用的應用,經過近兩年的發展,已經構建了新的小程序開發環境和開發者生態。

本文利用ZigBee技術、微信小程序、傳感器網絡組成一套完整的停車場系統,從用戶遠程預約到用戶停車結束,進行完整規劃,包括車位的遠程預定、最短路徑規劃、最優停車場推薦、車費計算、車位管理、出入閘管理、二維碼識別。

1研究背景

停車管理系統在交通管理中扮演著十分重要的角色,對于減輕城市交通壓力具有重要意義。世界各國的停車場管理系統都具備每個國家自己的特色,有很多經驗值得我們借鑒和學習。譬如,德國規范的城市泊車管理系統,使其擁有世界上最完美的路側停車標記系統:美國的停車費收取標準多樣,分地點、時間進行收費:日本為了能充分利用潛在空間,鼓勵設計創建立體停車場:目前意大利開始投入使用手機支付停車場收費管理系統,車主除可以用手機預約停車位以外,還可以繳納停車費,甚至可以在任意時刻延長或停止停車時間:新加坡陸路交通管理局在2008年建造啟用了一個全自動化的停車場,車主只要將車停在停車場入口的大電梯內,然后啟動停車程序,在電梯旁的具有觸控功能的熒屏上輸入個人密碼,系統就會自動將車停在電腦配置的車位上,取車時只要輸入個人賬號,系統就會自動找出車子,并通知車主到車輛所載的電梯取車。此外,日本采用的車與車位一對一策略很好地解決了停車難問題,上述都是近年來各國學者的研究成果,值得我們學習和借鑒。

2智能停車系統設計

2.1智能停車硬件系統結構

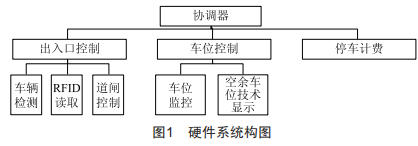

采用ZigBee作為整套系統的主體,根據ZigBee傳輸距離的特點,布置好各個節點,將所有數據傳回到協調器。采用對射式紅外傳感器判斷車輛是否到來,協調器控制步進電機實現道閘的起落。通過RFID技術讀取車輛IC卡,實現對到來車輛信息的讀取。每個停車位下方嵌入對射式紅外傳感器,實現對停車場車位的實時監控,對場內現有空車位進行統計和顯示,并將數據返回。依據車輛的停車時間及單位時間停車費用標準,計算并顯示停車費用。該系統結構如圖1所示。

2.2智能停車軟件系統結構

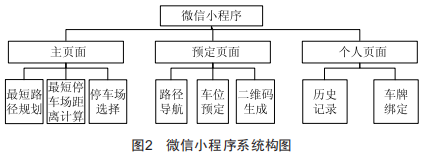

通過微信小程序的開發,設計出用戶程序端,主要分為3個頁面,分別是主頁面、訂閱頁面以及個人頁面。利用小程序的云后臺建立云端數據庫,分別是車位數據庫、用戶數據庫、車牌號數據庫、歷史記錄數據庫。調用高德地圖和騰訊地圖提供的API實現最短路徑規劃,最短停車場距離計算:調用微信的官方文檔,實現用戶預約二維碼的生成。

微信小程序系統結構如圖2所示。

3各部分設計思路

3.1出入口部分

在停車場入口處安裝一個對射式紅外傳感器和RFID讀卡器,當紅外傳感器檢測到車輛到來時,傳感器輸出低電平,ZigBcc終端節點采集到該數據,又將該數據傳輸給ZigBcc協調器,協調器判斷接收到的信號,進而控制步進電機實現道閘的起落:每輛車有唯一的IC卡,車輛駛至停車場入口處時,RFID讀卡器讀取IC卡中的卡號,通過調用顯示函數,將其在顯示屏上進行顯示。當紅外傳感器未檢測到車輛時,傳感器輸出高電平,ZigBcc終端節點采集到該數據,又將該數據傳輸給ZigBcc協調器,協調器判斷接收到的信號,進而控制步進電機實現道閘的起落。出入口閘道流程圖如圖3所示。

3.2車位監控

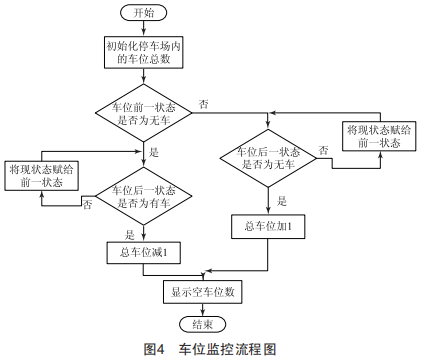

在停車場內部的每個停車位下方嵌入一個對射式紅外傳感器,對每一個車位進行編號,當紅外傳感器檢測到車位上沒有車輛時,傳感器持續輸出高電平:當有車輛停入停車位時,紅外傳感器輸出轉變?yōu)榈碗娖?ZigBee終端節點對該變化信號進行有效采集,再周期性地將其發送給協調器,協調器接收到該數據后進行集中處理,通過對每個停車位上的傳感器狀態進行周期性檢測,實現對停車場內車位的實時監測。車位監控流程如圖4所示。

3.3停車費用計算與顯示

當停車位上的對射式紅外傳感器前一狀態未檢測到有車停在車位上,后一狀態檢測到有車時,啟動計時器對車輛停車時間進行記錄:當紅外傳感器檢測到車位上沒有車輛時,計時器停止計數,根據計時器計數和單位時間的停車費標準,計算出該車位的車輛停車費用。車位計費流程如圖5所示。

3.4二維碼識別讀取

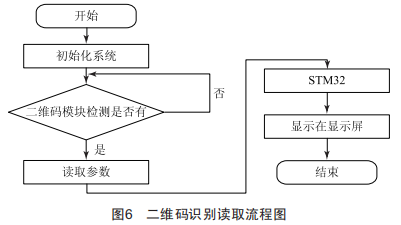

利用STM32FM103作為主系統,加裝一個二維碼識別模塊以及調用顯示屏。當車主進入停車入閘口時,二維碼模塊通過識別用戶提供的預約二維碼,利用串口通信將讀取到的車主信息傳入STM32單片機中,再利用串口通信將車牌號碼顯示在顯示屏上。二維碼識別讀取流程如圖6所示。

4微信小程序主頁面設計

主頁面通過用戶授權后臺獲得用戶當前的經緯度,利用騰訊地圖與高德地圖提供的AP1接口實現路徑導航、最短距離計算等操作。以用戶當前地點周圍地圖環境為背景,方便用戶瀏覽與選擇,以陰影圈為設計,展示目標范圍內的停車場信息,使整個小程序更加美觀。底部為停車場簡略信息展示,展示有關停車關鍵數據,包括停車場距離以及停車場價格。

4.1微信小程序預定頁面設計

對停車場場景進行展示,調用云端數據庫展示停車場管理員的聯系方式,詳細地址同樣調用地圖AP1接口,車主可以進行點擊,調轉導航頁面,利用騰訊地圖提供的路線規劃引導用戶到達停車場。車主選擇停車時間,采用下拉選擇框方便用戶選擇時間以及查詢停車價格。用戶通過點擊按鈕生成二維碼。

4.2微信小程序個人頁面設計

個人頁面設計主要包括個人資料模塊、我的賬單模塊、車輛管理以及車位管理模塊。用戶可以在這里了解自己的歷史訂單、停車歷史等,也可以對車主車牌進行輸入與綁定。

4.3微信小程序二維碼的生成

調用微信小程序官方文檔,調用二維碼生成功能,通過將后臺車主填寫的車牌號信息、車主信息、車主預約時間等關鍵信息綁定于二維碼中,車主保存二維碼。當?shù)竭_(dá)預定停車點時,出示掃描二維碼,確認車主信息,進入停車場。

5結語

本文利用ZigBee技術對停車場管理進行了優化,利用微信小程序彌補了停車場用戶端的不足,利用二維碼技術將用戶端與停車端進行有效連接,對停車場資源進行了有效利用,同時簡化了車主的預定操作。在3種新興技術的有效結合下,能夠更好地解決停車難問題,提高城市交通管理水平,為創建智慧停車場提供了技術支持。
