引言

基于物聯網技術,按照"工程+"的戰略思想,開展EPC總包項目的可視化智能項目管理應用,將設計、采辦及材料、建造、檢驗、調試緊密結合,緊緊圍繞提升智能制造能力、精益管理能力,使項目的工程建設水平和管理水平提升到一個新的高度:并提高工作效率、降低工作成本,支持項目領導的監督和決策,實現物資采辦及現場建造管理業務的動態、可視、可追溯管理,為將來的大數據應用奠定基礎,能持續提高公司發展的質量和效益。

1管道建造過程中存在的難點和問題

(1)中間產品手抄標識傳遞,錯誤率高,難以跟蹤中間產品和最終產品位置,導致產品丟失,重復生產:

(2)Excel手工計劃,部門間數據缺乏鏈接/共享,重復的數據輸入、修正更新的內容浪費了大量人力:

(3)中間品、原材料的庫存非常高,大量資源被占用:

(4)難以監控生產過程,缺乏有效的生產預警機制。

2管段自動化跟蹤系統應用

在項目運行過程中,項目組聚焦發展瓶頸問題,著力推進傳統工業向智能制造的轉變。通過管段自動化跟蹤系統的應用,提升智能制造能力、精益管理能力,提高工作效率、降低工作成本,主要表現在以下幾個方面:

(1)通過生產執行情況的自動化采集解決單管編號需要在不同流程中人工多次轉移,交接登記過程中的錯記、漏記、混記以及效率低下,質量不佳等問題:

(2)關聯專業間數據,避免繁瑣的重復輸入,幫助項目做出準確判斷:

(3)統一工廠編號系統,統一內部標識系統(二維碼/RFID),降低錯誤率:

(4)根據生產進度滾動排程(周更新),能夠及時處理各種突發狀況。

3管段自動化跟蹤系統實施方案

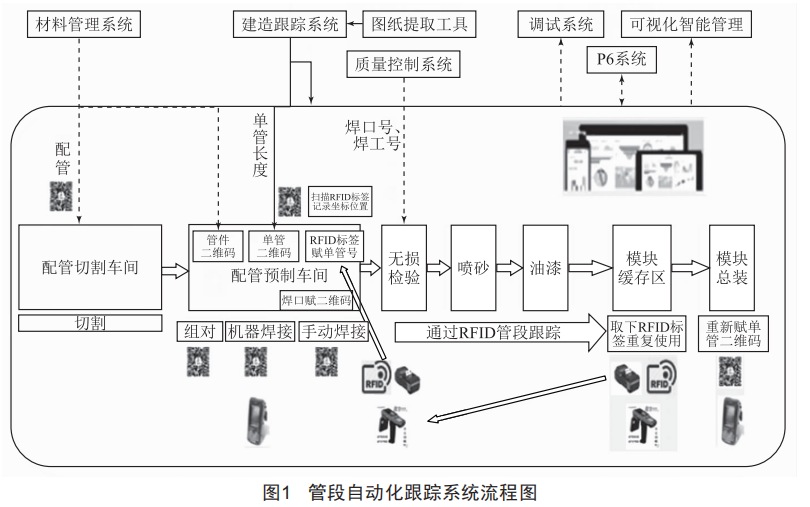

管段自動化跟蹤系統通過使用二維碼、RFID標簽完成整個管線建造工藝流程中單管的轉移和登記,并將數據自動傳送至可視化智能項目管理建造跟蹤系統中,進行數據的存儲和分析,系統流程圖如圖1所示。

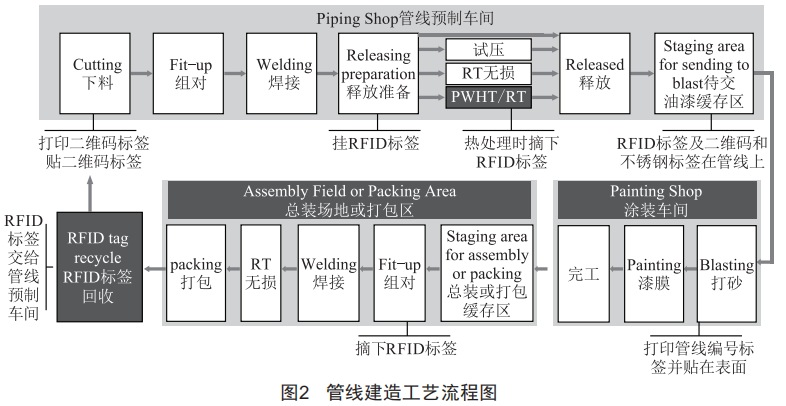

管線建造工藝流程分為下料、組對、焊接、釋放準備、檢驗、釋放、待交油漆緩存、涂裝、總裝安裝等過程。整個工藝流程如圖2所示。

在加工設計階段,通過二維碼提取工具,自動提取設計圖紙上的部分信息,形成二維碼附在施工圖紙上,在施工現場可使用便攜式藍牙標簽打印機來打印二維碼。

在下料階段,打印二維碼標簽,并粘貼在單管上,通過移動終端掃描二維碼,可獲取該單管信息。粘貼二維碼時需注意:每個單管粘貼三張相同的二維碼標簽,粘貼時二維碼方位錯開909以上,避免二維碼同時被遮擋而無法讀取:貼二維碼位置應避開焊接熱影響區,避免焊接時損毀二維碼。

由于熱處理會損毀二維碼,焊接完成后就需要將RFID標簽掛至單管上。使用RFID手持機讀取二維碼標簽信息,選擇"寫功能",可將信息寫入RFID標簽,并用"單個讀取"功能校核單管信息,同時保存GPS信息(室內可能無此數據)。值得注意的是,熱處理管線在進加熱爐或RFID標簽在加熱區時,應取下RFID標簽,熱處理完成后再掛回。

管線釋放時,可使用"批量讀取"功能,掃描采集多根單管上的RFID標簽信息,該功能將大大減少單管記錄所需時間,提高工作效率。由于金屬管線會對RFID信號有所屏蔽,項目組對RFID手持機及RFID標簽在金屬預制現場中應用的可行性進行了測試:金屬預制管道堆疊存放在轉運托盤中,RFID標簽通過鐵絲懸掛在管道兩端,測試人員持RFID手持機圍繞預制管道環繞行走測試讀取范圍和讀取距離,測試結果如表1所示。測試結論如下:在金屬預制管上懸掛RFID非抗金屬標簽可以正常讀取:測試標簽最大讀取距離可達4~5m:RFID標簽在管間縫隙處時讀取率明顯降低:標簽與手持機天線間夾角影響讀取距離。

涂裝完成后,讀取RFID標簽信息,打印出二維碼標簽,重新貼于管外壁:總裝吊裝或打包前,將RFID標簽取下并回收,歸還管線預制車間重復利用。

4結語

目前,可視化、虛擬現實技術結合三維模型在可視化智能項目管理系統中的應用已經是國際工程公司主流的研究方向,管段自動化跟蹤系統的應用進一步提升了工程領域的智能制造能力,并提高了工作效率,節省下來的人力可以釋放到其他工作中,間接降低了人力成本。
