引言

生產設備是生產力的重要組成部分和基本要素之一,是企業從事生產經營的重要工具和手段,是企業生存與發展的重要物質財富,也是社會生產力發展水平的物質標志。生產設備無論從企業資產的占有率上,還是從管理工作的內容上以及企業市場競爭能力的體現上,都占有相當大的比重和十分重要的位置。管好用好生產設備,提高設備管理水平對于促進企業進步與發展有著十分重要的意義。

經過20多年的發展,混合現實相關技術已經取得了長足的進步,展示出了強勁的發展動力。人機交互是混合現實的重要支撐技術,也是近年來國內外的研究熱點。多年來,混合現實中的人機交互研究一直在探索更加自然和高效的交互方式。在這一背景下,本項目研究了一種基于混合現實(MR)技術的設備管理系統,基于采用混合現實(MR)技術的HoloLens平臺,開發HoloLens與機器設備的交互系統。戴上HoloLens頭顯,眼睛注視著機器設備,HoloLens的攝像頭將對機床外殼的二維碼進行掃描,識別完成相對應的機床型號,通過互聯網通信,在眼鏡正前方即可成像顯示設備當前的運行狀態。戴上二次開發后的HoloLens頭顯,公務繁忙的高管或經理可非常方便又快捷地了解各臺設備的運行情況。

為進一步深入研究和開發基于混合現實的設備管理系統,本文將從三維模型設計、系統開發與運行測試三個方面進行較為詳細的闡述。

1三維模型設計

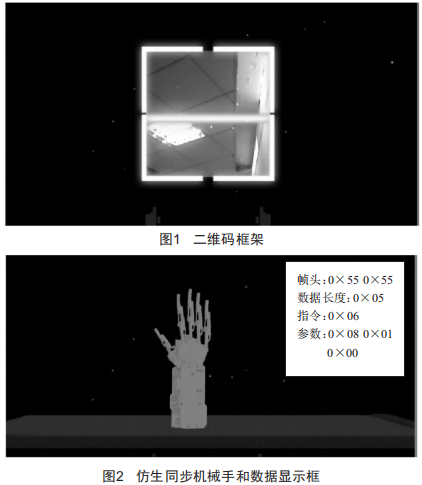

模型搭建是系統開發的必要環節,是組成數據庫的重要內容,也是實現虛擬拆裝的基石,采用3dsMax三維建模軟件進行模型搭建。由于本系統虛擬拆裝是在HoloLens增強現實環境下進行的,考慮到實際虛擬拆裝過程中要進行模型移動和旋轉等操作,所以搭建的三維模型不僅要在外形上追求真實,還要盡可能地減少其內部面數并優化其結構,這樣才不會使HoloLens的內存和GPU由于模型太復雜而過度消耗,影響人機交互的實時性和系統運行的穩定性。本文以仿生同步機械手為例,以更好地測試與檢驗所開發的基于混合現實的設備管理系統。如圖1、圖2所示,設計為一種實時顯示數據的設備管理系統,主要有三大部分:二維碼框架、仿生同步機械手、數據顯示框。仿生同步機械手的五指結構獨立運動,采用LsC-20系列舵機控制器,并利用LsC系列控制板通信協議V1.1進行數據傳輸。

2系統開發

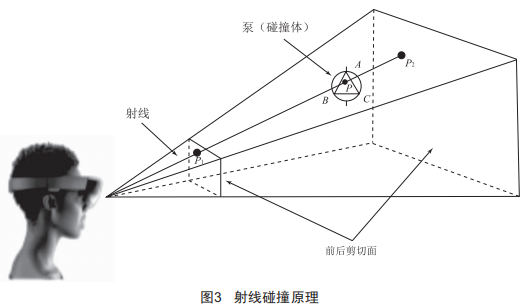

本系統采用射線碰撞檢測的方式實現虛擬模型的選取,射線碰撞原理如圖3所示。系統通過HoloLens向用戶眼睛凝視方向發射一條射線與虛擬三維模型零部件之間進行碰撞檢測。射線與泵的某個虛擬部件交點為P。射線與前后剪切面相交于P1(X1,Y1,Z1)和P2(X2,Y2,Z2)點,通過P1點與P2點的坐標及連線可確定P點的信息。

交互手勢的實現是本系統另一大亮點,選中目標后可以通過交互手勢進行移動和旋轉,以便更好地了解設備的運行狀態。本系統主要采用動態手勢檢測,將手放置于用戶眼前120o×120o的視角里,通過采集人體手部骨骼節點的深度圖,得出骨架節點的運動軌跡作為主要的手勢識別特征;通過對比骨架節點的起點、終點和移動距離,然后處理計算分類,最終得出手勢識別結果。兩個重要手勢分別為:(1)Manipulation手勢:保持點擊手勢,在3D世界中絕對運動;(2)Airtap手勢:主要是執行點擊與確認命令。

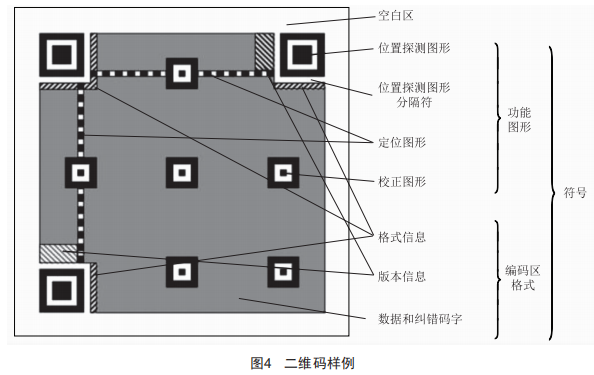

實現二維碼的生成與識別對設備管理系統至關重要,二維碼的構成如圖4所示。位置探測圖形是定位圖案,一共有3個,用于標記二維碼的矩形大小。這3個定位圖案中的白邊叫位置探測圖形分隔符。之所以是3個而不是4個,是因?yàn)?個就可以標識一個矩形了。定位圖形也是用于定位的,原因是二維碼有40種尺寸,尺寸過大了之后需要有根標準線,否則掃描的時候可能會掃歪了。

Ho1oLens眼鏡通過無線網絡的通信方式獲取仿生同步機械手發送出來的相關數據。當控制板的動作組開始運行的那一刻,仿生同步機械手會立馬發送數據并帶上參數信息。參數1:運行動作組的編號:參數2:動作組要運行的次數低八位:參數3:動作組要運行的次數高八位:另外還有其他必要數據。

該系統還集成了空間映射功能,能夠使用空間映射將模型放在現實世界中的真實對象上。

3運行測試

3.1仿生同步機械手三維模型靜態展示

將仿生同步機械手三維模型導入到Ho1oLens中,并在Ho1oLens中靜態展示,展示效果如圖2所示,當然前提是得掃描二維碼,該模型一開始是隱藏的。

還可以通過手勢與Ho1oLens互動,實現模型的旋轉、拆除、拼裝等操作。

3.2與仿生同步機械手交互

在Ho1oLens已導入的仿生同步機械手三維模型基礎之上,結合Ho1oLens獲取到的仿生同步機械手?jǐn)?shù)據,在數據顯示框能夠?qū)崟r(shí)顯示仿生同步機械手模型的數據,同時通過手勢動作,可以操作機械手進行不同視角的觀察。Ho1oLens上展示的數據和模型,可通過微軟的專用數據導出軟件,同步顯示在LED大屏上。

綜合上文,本文所設計的基于混合現實技術的設備管理系統能滿足預期的效果。

4結語

本文所開發的基于混合現實的設備管理系統,通過掃描二維碼,利用微軟的Ho1oLens技術,實現對設備實時狀態的運行監測。與傳統的設備管理系統相比,它具有實時性、觀測靈活性和節省時間等優勢,在企業設備管理、醫療設備管理等方面都有著廣闊的應用前景。
