引言

隨著我國經濟、科學技術的發展,核科學的研究與應用也同時在大幅度地發展,先后建設了多座現代化的核電站。核科學裝置涉及發生裝置、冷卻裝置、防輻射屏蔽裝置、傳動裝置等,防輻射屏蔽裝置是其中尤為重要的部分,擔負著隔離輻射源、保護實驗人員工作環境以及保護外部環境的職責。然而,防輻射屏蔽裝置本身就處于輻射環境與無輻射環境(或輕輻射環境)之間,其內部所包括的靶站屏蔽塊及其他部件長期受到大量強輻射的影響,需要定期更換,而屏蔽塊固定螺栓的拆卸和安裝是靶站遙控維護的關鍵重點技術。對于靶站而言,第一,是禁止工作人員進入的場所,由于強輻射會對人體組織、細胞造成不可逆的傷害,因此屏蔽塊固定螺栓的拆卸和安裝常常需要遠程機械手或機器人進行操作:第二,用于屏蔽塊安裝的固定螺栓在空間上有不同高度的分布,如果在屏蔽塊的周圍設置吊裝的機械手活動導軌并配有吊裝機械手,該方法不僅制作復雜,而且會增加成本,還存在死角位置。利用在地面移動的機器人對固定的螺栓進行拆裝不僅能夠降低設計的復雜性,而且移動機器人移動的輕便型也會使得屏蔽塊固定螺栓拆裝的難度降低。本文研究一種移動靈活、可對不同高度的固定螺栓進行作業的機器人在輻射環境下的應用。

1全向輪移動平臺設計

機器人在與實驗人員隔離的輻射環境下工作是需要通過遙控信號進行的,機器人移動的靈活性很大程度上取決于移動平臺的本身,常見的直流電機驅動橡膠輪的移動平臺在轉彎時表現得比較笨拙,特別是移動平臺的上方還需要進一步承載升降機械手裝置,其導致輪子與地面的摩擦力倍增,即轉彎的靈活性降低,還會造成橡膠輪的易損現象。

現有的著名的麥克納姆輪移動平臺具有全方位移動的功能優勢,適合本文的應用環境,但除了麥克納姆輪式全方位移動平臺,還可以利用全向輪式的移動平臺來實現本文的需求。全向輪式移動平臺的關鍵結構在于全向輪,每個全向輪由若干個小滾輪組成,各個滾輪的母線組成一個完整的圓。機器人既可以沿輪面的切線方向移動,也可以沿輪子的軸線方向移動,這兩種運動的組合即可實現平面內任意方向的運動。為增加移動平臺的穩定性,往往需要通過組合多個全向輪構成該平臺,然而全向輪的組合方法,即輪系,影響著組合后的結構能否產生全向移動的情況。

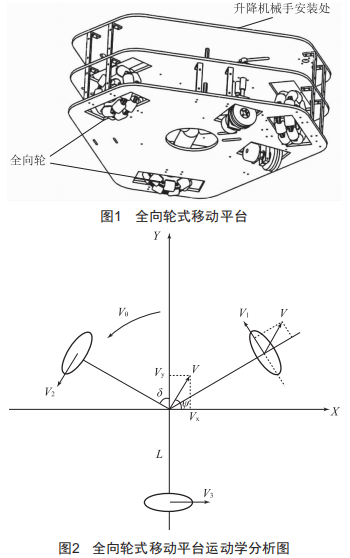

本文設計的全向輪式移動平臺如圖1所示,利用三個全向輪組合,三個全向輪均勻分布在一個圓周上,其運動學模型如圖2所示,設v8的方向為轉向正方向,即逆時針轉向為正,在切線方向上,圖中的v1、v2、v3都是該點的正方向,當三者的數值相等時,該平臺能平穩地進行逆時針轉向,即可以任意變化移動的角度:當三者有一速度值為零,另外兩者速度值相等,并且轉向互為相反,此時合速度正指速度為零的全向輪的軸心,該情況產生直線運動。如此構成的全向移動平臺較于一般的輪式移動平臺,可以利用車輪所具有的定位和定向功能,實現狹窄環境的自由移動,特別適用于核環境下屏蔽塊安裝場所的運輸機械手作業任務。

2機械手舉升機構設計

遙控全向移動平臺便能靈活地運載機械手在屏蔽塊周圍進行維護工作,但如果僅是將機械手設置在全向移動平臺的上方,那么該機械手的可活動范圍只有一個小高度,對于屏蔽塊高處的固定螺栓就接觸不到了。為了增加機械手在豎直方向上的可活動范圍,本文在全向移動平臺與機械手之間設計了剪叉式液壓舉升機構,如圖3所示,主要由導軌、液壓推桿、剪叉架、支撐結構組成,液壓油由葉片泵構成一定的壓力,經濾油器、隔爆型電磁換向閥、節流閥、液控單向閥、平衡閥進入液缸下端,使液缸的活塞向上運動,完成抬升機械手動作:當回油至液缸上端,液壓推桿回收,機械手就能相應地下降。

圖3 液壓剪叉式舉升機構及機械手

液壓升降渠道主要是經過液壓油的壓力傳動從而完成升降的作用,其剪叉式機械結構,使承載平臺的升降有較高的穩定性。結合剪叉式的機架,可伸長又可折疊,使得高空工作規模更大。舉升機構影響著機械手末端夾具的效率,搖晃的舉升機構會導致工作人員在遙控機械手時與螺栓固定定位的難度增加,而經剪叉式液壓舉升機構抬升的機械手在高空工作中效率更高,安全性更強。

3結語

本文圍繞輻射環境下遙控維護的高空作業機器人開發,主要探討了全向輪移動平臺的設計以及機械手舉升機構的設計,可為該應用環境下的機器人研究提供一定的參考。
