引言

CCV交聯生產線是我公司2014年引進的新進口設備。在2015年9月至2016年2月的中壓交聯電纜生產中,出現了電纜位置大幅抖動的情況,生產線的懸垂控制器抖動幅度達到±80%以上,如圖1所示,電纜表面起竹節,線速降幅達到20%。

1國內同行企業的交聯生產線現狀

國內有些廠家的交聯電纜生產線也曾出現過上述現象,說明這是一個普遍性問題。很多相關文獻也對這個問題進行了研究。

(1）杭州華新電力線纜有限公司的文章《懸鏈?zhǔn)絰LPE絕緣線芯表面產生波紋的原因及分析》對電纜振動原因作了比較廣泛詳細的分析,歸納起來有以下幾點:1）如果是主牽引與收線牽引間發生同步傳輸障礙造成的應是無規律的波紋:2）可能是擠出模芯小,模套承載線太長:3）進線角度選擇不當:4）密封孔徑小,引起摩擦、抖動共振:5）擠出溫度設定不合理,造成出膠不穩定:6）擠出機轉速不穩定:7）生產線速度控制不穩定。

(2）蘭溪電纜廠的全懸鏈線式交聯電纜生產線也曾出現過此現象,開始也從電氣傳動方面找原因,后來組織各專業技術人員攻關,據了解其原因主要是在擠出模具和導體方面。

(3）廣州電纜廠發表的文章《懸鏈?zhǔn)浇宦?lián)生產線運行時電纜位置的波動現象的分析》認為:1）波動幅度與電纜在硫化管中的觸管位置關系甚大:2）計米牽引(上牽引）的主電機電樞電流存在與電纜位置波動頻率較接近的振蕩。

上述因素對具體的生產線維修雖有導向作用,但缺乏實例指導,各要點、因素的關系顯得較分散,不夠連貫,有點抽象。

2 CCV交聯生產線抖動故障的檢修過程

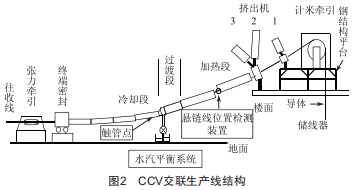

我公司CCV進口交聯生產線全線采用PR0FIBUs總線控制,配有實時監控系統。CCV交聯生產線的結構如圖2所示,計米牽引決定生產線的速度,電纜線芯經過3臺擠出機3層(導體屏蔽層、絕緣和絕緣屏蔽）擠出后進入約156m的半懸掛硫化管。電纜在硫化管中處于半懸垂?fàn)顟B(tài)。硫化管終端密封出口后的張力牽引會根據懸鏈線位置測量裝置信號,并及時調整張力牽引的速度,從而盡量穩定地將電纜控制在硫化管的中間位置。

根據現場觀察的抖動現象主要有:

(1）電纜位置抖動時,計米牽引至共擠機頭之間的銅導體會大幅振動,儲線器段的導體較平穩。

(2）換盤后,正常生產約幾百米后波動就可能出現。

(3）生產過程中出現大幅抖動,減速后,抖動會緩解至正常波動范圍,但重新加速,大幅抖動又會出現。

根據實時監控系統的實時運行數據和歷史數據可知,3臺擠出機的轉速是穩定的,線速度也是穩定的,但電纜位置出現抖動,偏離平衡點-34%,說明擠出機運行與電纜位置的抖動沒有明顯關系。

圖3是一組電纜位置波動時的數據。電纜位置顯示的數據為-20%,說明電纜位置連續不斷地抖動,而上牽引(也稱計米牽引）的轉速是穩定的:下牽引(履帶牽引2）的轉速也是穩定的,與上牽引保持同步,且下牽引的主驅動裝置的轉速對電纜位置的抖動有響應,幅度為0.1m/m:主從驅動裝置的轉速是相應跟隨的,主從驅動裝置的轉矩基本相同,說明下牽引上下皮帶的夾持力穩定,未出現打滑現象。

考慮到導體在絞合過程中會產生扭曲應力,可能在放線時引起導體波動,所以從材料工藝方面進行了檢查:發現銅導體的外觀光滑,拉力、伸長率符合國標要求:導體外徑從框絞機絞合與上盤處測量,以300mm2為例,導體外徑在20.50mm左右,符合導體外徑的工藝要求:生產用模具是21mm,理論上導體應是無障礙通過模具。

通過檢查、測試,生產線設備沒發現明顯異常,但電纜位置仍大幅抖動,抖動幅值在土50%以上,說明傳統的檢修方法尚未找到真正的振動源。

從導體冷壓駁接發現,導體駁接壓管處的兩端導體受擠壓張開,在駁接口處前后至少3m以內的外徑達21mm以上,即確實有長度10m以上、外徑21mm以上的導體通過機頭模具:在生產現場能目測觀察到這一變化,可能當時波動幅度略小,未達到故障報警的閾值,故被監控系統過濾了。這樣就帶來新的問題,駁接口是怎樣變成振動源的?響應這個周期性波動的激勵能量在哪里?

3電纜位置抖動現象分析

(1）冷壓駁接時,壓管處的兩端導體受擠壓明顯張開,使外徑超出規定的公差范圍,雖然經打磨,外徑可能還是偏大,通過模具時發生摩擦,甚至?xí)悬c(diǎn)卡,受到機頭模具、上牽引的兩個擠壓應力作用后,就會發生波動,即導體的駁接口有可能是抖動的振動源。導體在模具內受到緊壓后,就會受到一個擠壓應力,這個應力的方向與導體前移方向相反,指向上牽引。

(2）進一步分析激勵來源,先了解上牽引的驅動裝置工作原理。上牽引是整個生產線的進度基準。為了保證進度基準準確、穩定,交流伺服控制器采用轉矩控制方式。在轉矩控制模式,變頻器一般無速度環,只有電流環,外上牽引為了維持某一速度,電機所傳動的負載必須接受電機供給的轉矩,其值與該速度下的機械所做的功和損耗相適應。根據此負載轉矩和電機產生的轉矩,慣性系統的運動方程式可用下式表示(注:理論上的詳細推導請參考有關專業書籍,本文只引用公式和結果）:

式中,7M為電機產生的轉矩(N·m）:7L為負載轉矩(N·m）:CD2為電機的飛輪轉矩+換算到電機軸上的負載飛輪轉矩(N·m）:N為轉速(r/min）:1為時間:g為重力加速度(m/s2）。

由式(1）、式(2）可導出下列結論:(1）7A=0時,速度N保持一定:(2）7A>0時,速度N上升:(3）7A<0時,速度N下降。

這就意味著電機的轉速由電機轉矩曲線7M與負載轉矩曲線7L的交點A確定,即要控制電機的轉速,必須具有控制電機產生轉矩7M的功能。

(3）電纜位置大幅抖動的可能原因:上牽引的負載轉矩為牽引導體的下墜拉力與摩擦力,電機產生的轉矩7M=7L時,加速轉矩為0N·m:當機頭模具對導體產生的擠壓力加入慣性系統時,7M≠7L,而擠壓變力隨導體外徑大小而變化,加速轉矩7M也隨之時大時小,使電機速度波動,變頻器閉環系統也跟著響應,使?fàn)恳c導體的摩擦力變化,機頭模具與前牽引之間的導體波動形成一個正反饋,使導體波動幅度加大。這就解釋了導體在進擠出機模具前會抖動的原因。

電纜在硫化管內受到兩個力作用,一個是下牽引牽拉力,另一個是機頭模具產生的擠壓應力,它是一個阻力,這個合力代數和變大,但受到導體抖動的影響,在水汽波動的助推下,電纜就抖動起來,懸垂控制器也隨著變化,使張力牽引進入調節狀態:由于電纜位置振蕩應該不是控制系統引起的,控制系統的響應反而引起更大幅度的振蕩,加大了電纜的抖動幅度。

4排除抖動的對策

(1）盡量改善導體駁接口外徑,使其符合工藝要求。因?yàn)轳g接口處長度有8m以上,要把駁接口附近打磨合格,會費時費力,且效果不好。

(2）把前牽引的轉速本身作為控制對象,采用速度閉環作為外環,電流環作為內環的控制模式,修改交流變頻伺服控制器的參數。應用這個方法,電纜位置恢復到正常的波動范圍±10%以內,如圖4所示。

5結語

本文通過這次交聯生產線抖動現象的檢修,對傳統的檢查思路進行了一次較全面的驗證。通過實時監控記錄的故障信息,對產生抖動的原因有了更深的認識和理解,對新出現的問題有一個比較合理、清楚的解釋,并采取了有針對性的措施,取得了良好的效果,有效抑制了電纜抖動故障。事后跟蹤至現在,只出現過一次較大的抖動現象,后查明是由于水汽平衡系統的排水閥發生堵塞,導致硫化管內的水位波動造成的,這說明傳統經驗雖然有效,但要根據實際情況,實事求是,不可亂套經驗。
