引言

很多車友在平常車輛維護保養時,由于缺乏汽車養護知識,大多數只進行機油機濾的更換,而忽略了汽車發動機最容易出現故障的地方一冷卻系統。汽車發動機的正常工作溫度一般是80~90℃,一旦超出了這個溫度區間,就是冷卻系統出了問題,通常我們把這種情況稱為"冷卻系統溫度過高"。如果冷卻系統水溫過高,會對汽車的正常運行造成很嚴重的危害:(1)發動機機體組各個摩擦表面熱膨脹過大,造成各運動件之間間隙過小,出現拉缸、粘缸、抱軸等情況:(2)發動機上的橡膠件提前老化或直接報廢:(3)發動機水溫過高會造成發動機進氣阻力加大,缸內形成較濃的混合氣,使空氣與霧化的燃料無法充分燃燒,動力下降,油耗上升,同時增加了有害物質的排放,造成大氣污染。

1發動機冷卻系統的作用及工作原理

1.1發動機冷卻系統的作用

發動機冷卻系統的功能是使運行中的發動機得到合適的冷卻,并維持在最合適的溫度下工作。

在發動機運行期間,發動機燃燒室內瞬時最高溫度可以達到2800K,換算成攝氏度為2526.85℃(熱力學溫度T與攝氏溫度t的關系是T=t＋273.15)。因此,與高溫燃氣相接觸的發動機各個部件受到強烈的加熱,發動機內各部件在高溫的作用下容易發生膨脹變形,導致發動機內部各個零部件的裝配間隙變小,加劇各個零部件間的磨損。在這種情況下,各個零部件若得不到適當?shù)睦鋮s,發動機將會過熱甚至發生拉缸抱軸的情況。但冷卻過度也是有害的,過度冷卻會造成發動機長時間在較低的工作溫度下工作,發動機冷卻液溫度傳感器傳送給發動機控制單元的電壓偏低,發動機控制單元加大噴油器的噴油脈寬,以暖機工況進行噴油,此時氧傳感器不工作,這就會造成發動機工作不良、功率下降、燃油消耗增加、尾氣排放超標等現象。發動機冷卻系統既要阻止發動機溫度過高,同時也要防止發動機溫度過低。

1.2水冷卻系統主要零件組成與工作原理

汽車發動機水冷卻系統具有冷卻可靠、布局緊湊等優點,其由水泵、節溫器、散熱器、冷卻液、水套、水管、溫度控制器等組成。近幾年上市的轎車中,發動機冷卻系統均采用了新技術,例如電子節溫器、電子水泵等。它們替代了傳統冷卻系統中的部件,提高了冷卻效率,降低了發動機油耗。在這里我們重點介紹一下電子式節溫器的工作原理。

電子式節溫器安裝在發動機氣缸蓋后出水口處,其主要由殼體、節溫器、執行加熱器等組成。工作原理是當發動機水溫達到70℃以上時,發動機的冷卻液溫度傳感器將電壓信號傳送給發動機控制單元,控制單元給電子節溫器加熱執行部件提供電壓,加熱節溫器中的石蠟使其最快速度融化,石蠟逐漸變成液態,其體積膨脹,迫使膠管收縮,而對推桿錐狀端頭施加向上的推力,打開主閥門,關閉副閥門。此時,發動機冷卻系統處于大循環狀態。電子節溫器的優點在于能夠快速地使節溫器打開,將發動機的熱量帶走:缺點是當發動機水溫傳感器信號出現偏差將會導致節溫器提前開啟或延遲開啟,造成發動機暖機時間延長、油耗偏高或發動機水溫偏高(導致開鍋)等情況發生。

傳統的水冷系統是由水泵在發動機曲軸皮帶輪通過皮帶的驅動下產生旋轉的動能,將冷卻系統中的冷卻液加壓循環的。加壓后的冷卻液通過發動機氣缸體水道到達氣缸蓋水道,將發動機在工作中產生的熱量帶走。通過水管流入散熱器,通過風扇高速的旋轉對散熱器內高溫的冷卻液進行散熱,冷卻后的冷卻液通過水管回到發動機氣缸水套內。往復循環,既保證了發動機在高速高溫情況下的冷卻,又保證了發動機能在適宜的溫度(86~98℃)下工作。

2冷卻系統故障案例分析

現以一輛雪佛蘭牌科魯茲轎車發動機冷卻系統出現故障為例,對汽車冷卻系統可能出現的故障進行分析研究。

2.1故障現象

雪佛蘭牌科魯茲汽車已經行駛5.6萬km,在駕駛途中發現發動機冷卻液溫度過高、水溫報警燈常亮。

2.2故障車輛基本情況

品牌型號:雪佛蘭科魯茲:

號牌號碼:冀Gxxxxx:

整車型號:sGM7166ATC:

發動機號:LDE:

車輛識別代號:LsGPC52U4EF034678:

車輛初次登記日期:2014年5月14日:

行駛公里數:4萬km。

2.3故障分析

根據故障現象初步判斷應是發動機冷卻系統出現故障,故障原因可能是冷卻液液位不足、水泵損害、散熱水箱及管路漏液、節溫器卡滯、散熱風扇不工作等原因,經過檢查,水泵、散熱水箱等都已排除,初步將故障點鎖定在電子節溫器上面。

2.4故障檢查

雪佛蘭科魯茲轎車采用較為先進的電子節溫器,其工作原理是:發動機啟動后,水溫達到70℃以上時,發動機控制模塊根據發動機負荷、發動機轉速、車速、進氣溫度、冷卻液溫度等信號進行數據分析,然后控制單元給電子節溫器加熱執行元件提供一個12V的供電電壓,使石蠟以最快速度融化,電子節溫器周圍的冷卻液溫度迅速升高,石蠟逐漸變成液態,其體積膨脹,迫使膠管收縮,而對推桿錐狀端頭施加向上的推力,打開主閥門,關閉副閥門。此時,發動機冷卻系統處于大循環狀態。即使在冷啟動工況下,電子節溫器也能夠打開,電子節溫器對冷卻液溫度的控制范圍為85~107℃。如果冷卻液溫度超過115℃,那么電子節溫器將一直保持開啟狀態,也就是發動機冷卻系統大循環狀態。

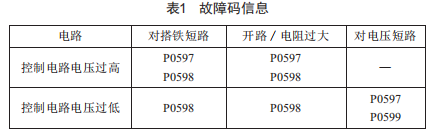

電子式節溫器結構與蠟式節溫器基本相同,其不同點在于機械式節溫器中的加熱部件是依靠發動機燃燒產生的熱量進行加熱的,而電子節溫器是依靠發動機控制單元對電子節溫器中的加熱元件直接供電加熱的,一般情況下電子節溫器出現故障,儀表盤上會出現故障指示燈,同時發動機控制單元都會有故障碼出現并記錄,包括DTCP0597、DTCP0598、DTCP0599這三個故障碼。檢查方法如下:關閉發動機,打開點火開關2擋,使用發動機解碼儀金德KT600進入發動機系統中,選擇02故障代碼查詢功能,調取故障碼。出現DTCP0597、DTCP0598、DTCP0599這三種故障代碼說明電子節溫器出現了故障。節溫器加熱電路中對應的故障碼總表如表1所示。

根據故障代碼去找相應的電路進行檢查,如果線路沒有發現故障,則說明電子節溫器加熱器損壞,進行更換即可。

發動機冷卻系統中的電子節溫器在設置上具有機械故障防護功能,當電子節溫器出現故障時,機械節溫器會在大約105℃的時候打開。當溫度降到97℃時機械式節溫器閉合,以保證發動機能夠正常運轉。

3結語

隨著機動車的保有量逐年上升,個人家用轎車所占比例逐年提高,汽車日常的保養和維護成為了廣大車主的必修課,其中汽車冷卻系統作為使用最頻繁的一個部分,在日常保養維護中卻常常被忽視。本文簡要介紹了發動機冷卻系統的作用及工作原理,分析了一個實際的故障案例一雪佛蘭科魯茲轎車出現發動機水溫過高的故障。通過對這個故障案例的分析,對冷卻系統容易導致該故障的部件進行了分析檢查,同時介紹了發動機水溫過高故障后車輛出現的異?，F(xiàn)象和故障檢測方法。
