一、引言

實現能源清潔、綠色、高效發展是實現“雙碳”戰略目標的重要途經。鋰電池作為目前市場上技術最為成熟，應用最為廣泛的儲能方式，給人們的生產生活帶來了極大的舒適和便利，在能源綠色轉型發展中也發揮著不可替代的作用。但鋰電池經過長時間使用后，容量降低、內阻增大，長時間大內阻運行將導致電池發熱嚴重，帶來安全隱患。與此同時，異常充放電及過溫等運行工況，不僅會大大降低電池的使用壽命，更重要的是，會嚴重威脅人們的生命及財產安全。因此，可靠安全運行的鋰電池保護板需要能夠迅速對異常運行工況做出判斷，并及時采取相應動作，以達到保護鋰電池健康運行的目的。

鋰電池保護板主要通過保護IC控制MOSFET的導通或關斷實現正常運行或保護工作的。圖1為市場上某款鋰電保護板實物圖，MOSFET作為鋰電保護板的核心功率開關器件，其性能好壞直接影響鋰電保護板的工作可靠性。

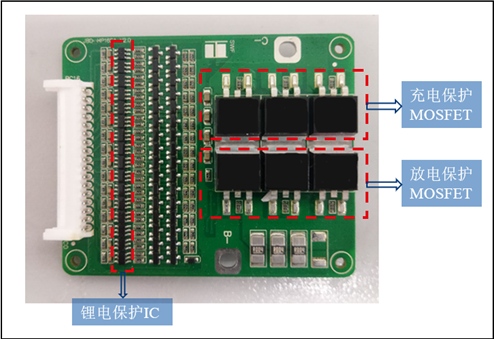

圖1 鋰電保護板實物圖

二、鋰電池市場應用規模

隨著國家“雙碳”戰略目標的深入推進，受國家政策持續支持，新能源汽車、電動自行車、儲能電源等鋰電池應用領域市場需求得到了爆發式增長，鋰電池產業規模不斷擴大，作為鋰電池的“保護神”，鋰電池保護板的應用也將隨著鋰電池產業規模的擴大而不斷增長。圖2反映了我國10多年來鋰離子電池產業市場發展情況。根據工信部數據統計，2021年全國鋰離子電池產量同比增長106%，達到324GWh，行業總產值超過6000億元。隨著鋰電池技術的日益成熟及應用規模的不斷擴大，鋰電產業仍具備較大的增長空間。

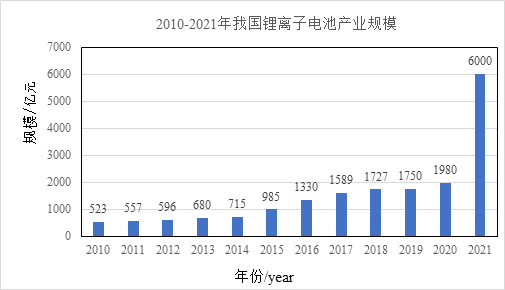

圖2 2010-2021年我國鋰電池產業規模

三、鋰電保護板工作原理及保護方案

鋰電池保護板主要功能包括：充電過壓保護、放電過壓保護、充電過流保護、放電過流保護以及充放電短路保護等。鋰電保護板的工作原理圖如圖3所示，其核心器件主要包括鋰電保護IC和功率MOSFET。正常工作時，功率MOSFET處于導通狀態，電芯與鋰電池保護板均處于正常工作狀態，而當電池電壓或者工作電流超過鋰電保護IC中比較電路的設定值時，根據當前運行狀態及故障等級，鋰電保護IC發出關斷信號，控制相應的功率MOSFET及時關斷，以保護用電者及電池的安全。

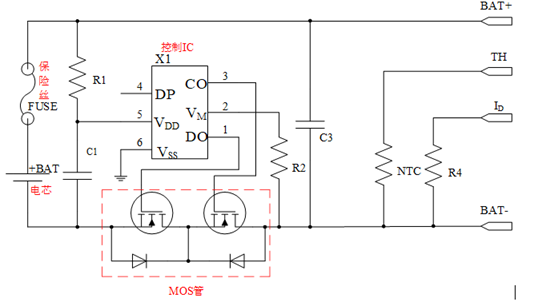

圖3 鋰電保護板工作原理圖

四、上海貝嶺SGT-MOS系列產品介紹

上海貝嶺致力于高效可靠的功率開關器件研發及應用，推動器件研發與市場應用協同發展，為客戶提供更加安全、高效、可靠的產品，助力低碳發展，貢獻企業力量。針對鋰電池保護板快速增長的市場規模，根據應用場景差異化需求，公司推出了SGT-MOSFET系列產品，涵蓋多種不同應用場合，具有輸入阻抗高、驅動簡單、通態損耗小、熱穩定性好等優勢。目前，已在眾多主流鋰電保護板客戶中得到應用并廣受好評。

4.1 更具競爭力的產品特點

? 通態電阻RDS(on) 低;

? Vth一致性高;

? EAS性能好，抗雪崩能力強;

? 極低的QG。

4.2 系統應用優勢

低通態電阻可以顯著降低器件通態損耗，使得相同電流下器件溫升更低，或者相同溫升要求下可使用電流更高，間接降低系統成本。更高的閾值電壓一致性，有利于多顆器件并聯，實現更高的功率;同時還可以減小電流降額，間接降低系統成本。盡管鋰電保護應用中，SGT-MOSFET通常不會進入雪崩狀態，但會出現負載側短路，要求SGT-MOSFET能夠承受較高的瞬間電流沖擊，更強的抗雪崩能力可以間接反映器件耐受瞬間電流沖擊的能力。更低的QG有利于降低對柵極驅動的功率要求，使得驅動更加容易。

4.3 較全面的產品系列

為用戶提供安全可靠的功率芯片一直是上海貝嶺功率器件產品的初心與使命，為此上海貝嶺聚焦市場需求、錨定產業發展，設計和研發出了更加安全可靠的鋰電池保護板用功率芯片。貝嶺SGT-MOSFET系列產品覆蓋寬范圍的電壓和電流等級和多種封裝形式，賦能更靈活高效的鋰電保護板設計，滿足不同功率等級的鋰電保護應用需求。產品的具體型號的及參數如表1所示。

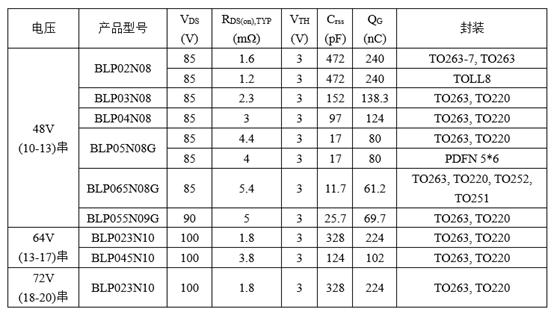

表1 SGT-MOSFET產品的型號及參數

4.4 嚴格的品質控制

上海貝嶺SGT-MOSFET所有系列產品均為工業級產品，每款產品量產前均通過了JEDEC工業級可靠性標準的認證測試，具備嚴格的全生命周期生產工藝過程監控、可靠性監控，貝嶺始終秉持“零缺陷”的品控理念，持續探索、不斷優化，以取得更加卓越的產品質量。
