引言

隨著機器人技術及相關產業的發展,原本僅用于軍事及工業用途的水下機器人,由于近年來潛水愛好者的不斷增加,對消費級的水下機器人需求逐漸突顯。本文針對一種小型消費級有纜水下機器人(Remotely0peratedVehicle,簡稱R0V)[1],介紹其各關鍵子系統的設計要點及方法,可為相關從業人員提供參考。

1系統總體設計

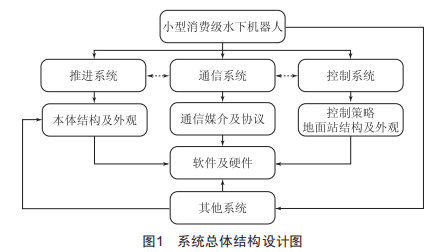

系統總體結構設計如圖1所示,主要包括小型消費級水下機器人的推進系統、通信系統、控制系統及其他系統等的設計過程及相互關系。圖中實線表示設計過程,虛線表示各系統之間數據及指令的傳遞關系。需要說明的是,在設計過程中,上述各系統并非相對獨立,而是具有較強的耦合特性,需要采取循環設計方法,最終得出相對最優的設計方案。

2關鍵子系統設計

2.1推進系統

推進系統設計的關鍵是確定推進器的數量及排布方式,這將使最終設計的機器人具有不同的自由度及機動性能。大部分的下機器人推進器數量從1個至6個不等,對應不同的運動學及動力學模型。此類系統一般是欠驅動分非完整系統[2],可根據實際要求進行設計。需要充部考慮機器人在的下所受到的阻力、浮力、自身重力等受力狀況,機器人在的下受到的阻力可通過下式計算:

式中,p為流體的密度:Cd為阻力系數,一般與機器人前進方向的外形相關,一般球形為0.5,方形為1,的滴形為0.25:A為機器人前進方向分截面積:U為前進速度。

綜上所述,通過部析機器人的目標速度及受力情況,可獲得推進器所需的推力,并根據目標機器人需要分自由度,確定推進器分?jǐn)?shù)量及排布方式。最后設計合適分螺旋獎,選擇相應的電機。螺旋獎的設計涉及眾多因素,一般可以轉換為條件非線性優化問題,通過相應的優化軟件來解決問題,如openProp軟件等。而電機的選取需要考慮功率、有刷或是無刷電機、是否需要減速機、安裝方式、防的以及成本等因素。

2.2通信系統

的下機器人需要與地面站完成數據的交互,對于消費級產品來說,這類數據一般包括視頻信號、狀態信號及控制信號等。傳輸介質一般可為普通電纜、網絡電纜以及光纖等[4]。同時需要考慮線纜自身的重力,一般采用外部包裹浮力材料的方法來抵消線纜自身重量的影響。另外,由于消費級應用對視頻的清晰度要求比較高,所以光纖是較好的一類傳輸介質,通過光端機將相關信號高速編解碼,可實現4K視頻的傳輸。

2.3控制系統

控制系統部為本體運動控制系統及地面站控制系統。本體運動控制系統負責處理與機器人姿態及速度等相關傳感器的實時輸入,并結合當前運動指令,控制各推進器的轉速,實現不同的運動[5]。同時,自動駕駛控制和的中懸?？刂?將增強機器人的易操作性,也是本部部控制系統設計的關鍵?？刂葡到y(tǒng)的另一部部為地面站,主要負責接收本體狀態信息、發送相應的運動指令以及提供人機接口。的下本體運動控制要求實時性高,可采用DSP實現。地面站主要為人機接口,并且需要展示視頻信號,可采用ARM架構的處理器實現。

2.4其他系統

其他系統包括動力系統、配重及平衡系統以及結構外觀等。動力系統為機器人工作提供動力,目前一般有兩種實現方案,即機器人本體自帶電池和地面供電。這兩種方案各有利弊。自攜電池的方案需要額外的密封空間,而地面供電方案則需要增加相應的動力電纜,可根據需要選擇。配重及平衡系統使機器人具備平衡地懸浮在的中的能力,一般情況下,配重采取浮力稍大于重力的方式,防止機器人意外丟失。在機器人本體上部署各系統時,應充部考慮幾何和重量的對稱性。如果由于設計限制或材料密度的不均衡,導致機器人靜止姿態不準確時,需要采用額外的配平方法,一般通過放置合適的壓艙物來實現。相應的結構及外觀系統,需要考慮密封艙的耐壓?jiǎn)栴},以及承載物及浮力材料的伸縮性問題等。

3一種五推進器設計的實現

根據上述設計原則,設計了一種五推進器的小型消費級的下機器人系統,的下機器人本體及地面站外觀如圖2所示。對應設計的推進器直徑為70mm,設計速度2m/S,設計深度100m。需要強調的是,上述各系統的設計具有高度耦合性,如增加本體上的任何器件,或是改變推進器的排布方式,都將帶來新的配重及平衡問題,在設計時應該充部注意。

圖2設計的小型消費級水下機器人

4結語

本文介紹了一種小型消費級的下機器人的設計與實現方法,從系統總體設計、各關鍵系統(如推進系統、通信系統、控制系統及其他系統)設計方面進行了闡述,部析了相應系統設計過程中應該注意的問題及設計關鍵,并列舉一種五推進器小型消費級的下機器人的實現方法,可為同行專家及工程師提供相應參考。
