使用全差分放大器時如何去掉電源
全差分放大器 (FDA)是一種多用途的工具，它可以替代balun(或與它一同使用)的同時，并且提供多種優點。與傳統的使用單端輸出的放大器相比，電路設計人員在使用由FDA實現的全差分信號處理頻譜分析儀時，能夠增加電路對外部噪聲的抗擾度，從而將動態范圍加倍，并且減少偶次諧波。
如果想要在運算放大器 (op amp)外部建立適當增益，將總共需要使用8個電阻，這設計起來將會十分復雜?，F(xiàn)在，工程師只需要一半數量的電阻器和一個IC，就可以使用一個FDA來提供ADC的單端至差分接口和一個差分至差分接口。同時，這個IC無需balun便可以使得DC分量導通，這一點不同于提供DC隔離的balun。這個的關鍵點是在許多應用中需DC和低頻的出色的頻率響應。
基本上來說，F(xiàn)DA是具有兩個放大器的器件。主差分放大器(從VIN至VOUT)由多個反饋路徑和Vocm誤差放大器組成，而Vocm誤差放大器更多情況下被稱為共模輸出放大器。
Vocm放大器在內部采樣差分電壓(VOUT+和VOUT–)，并且將這個電壓與施加到VOCM引腳上的電壓相比較。通過一個內部反饋環路，Vocm放大器將Vocm誤差放大器的“誤差”電壓(輸入引腳間的電壓)驅動為0，這樣的話，VOUT_cm= Vocm。
如果VOCM引腳保持在懸空的狀態時，通常由一個內部分壓器將偏置點的缺省值設定為VCC/2(電源間的中間位置)。(VOCM)引腳上的Vocm設置會影響到總體輸出擺幅(稍后討論)。這些特性不同于具有單端輸出的傳統運算放大器。在傳統運算放大器中，輸出共模電壓和單端輸出實際上是會影響到運算放大器的動態范圍的同一信號。
在使用全差分放大器(FDA)進行設計時，存在一個常見的誤解。設計人員經常將單端雙極信號轉換為具有 DC 偏移的差分信號，以驅動具有單正電源的模數轉換器(ADC)，其配置類似于圖 1 所示的配置。

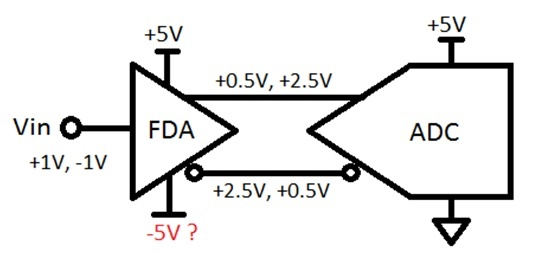

圖 1：FDA 驅動 ADC
在此示例中，單端 +/-1V 信號被轉換為增益為 -2 的差分信號并上移 1.5V 以驅動單電源 ADC。
誤解是 FDA 必須有一個對稱的負電源，因?yàn)樗妮斎胂鄬?duì)于地是對稱的。然而，如果 FDA 可以接受低至其負供應的輸入，則對稱負供應是不必要的。您實際上可以將電路板接地用作 FDA 的負電源，如圖 2 所示。

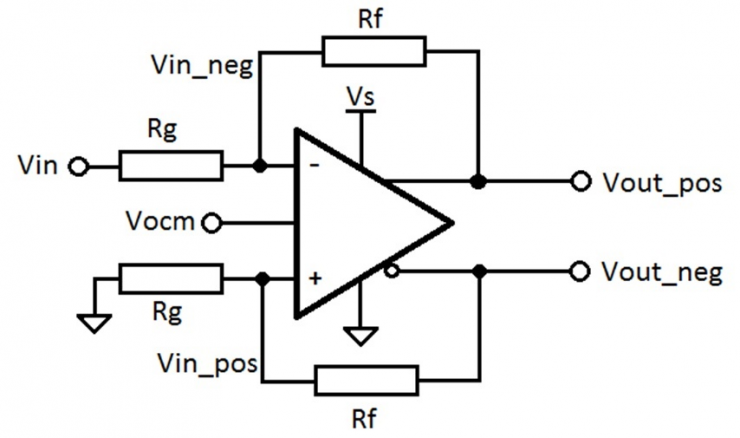

圖 2：執行單端到差分轉換的典型 FDA 電路
由于地面上的負 FDA 供應，F(xiàn)DA 的負輸出 Vout_neg 永遠不會低于地面。由于 FDA 的正輸入 Vin_pos 只是由 Rg/(Rg+Rf) 衰減的 Vout_neg，因此 Vin_pos 永遠不會低于地面。FDA 的高開環增益會在兩個輸入之間產生虛擬短路，從而確保 FDA 的負輸入 Vin_neg 永遠不會低于地電位。
即使輸入信號是偽差分并以負電壓為參考，您仍然可以將地用作 FDA 的負電源。在圖 3 中，假設 Vref = -0.1V，F(xiàn)DA 數據表中的最小 Vout 為 0.2V，Rf = 2Rg，增益為 -2：
圖 3：具有偽差分輸入的 FDA

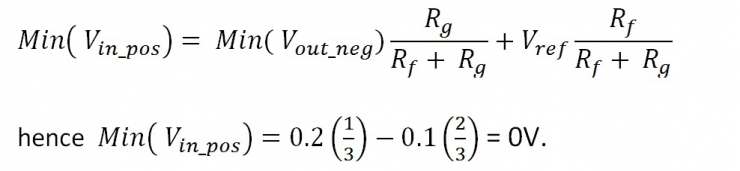

FDA 正輸入 Vin_pos 的最小輸入公式如下：
FDA 輸入的虛擬短路確保 FDA 的輸入永遠不會低于地面。
如果您設置 FDA 增益和 Vocm 以使最小 Vout_neg 高于 FDA 數據表中指定的作為最小輸出的值，則可以接受更低的 Vref 值。
最重要的是，在將單端或偽差分信號轉換為具有正偏移的差分信號時，具有負軌輸入 (NRI) 的 FDA 可以節省負 FDA 電源的費用和電路板空間。請務必尋找 3V 和 5V 之間的單一 FDA 電源，并考慮使用高帶寬、低功耗 FDA，例如THS4521。
