在本電源提示中，我研究了降壓、升壓和單端初級電感轉換器 (SEPIC) 功率級。

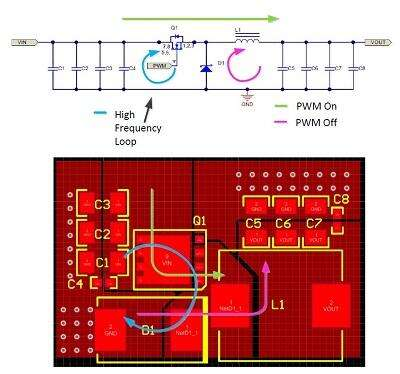

首先，使用降壓轉換器使輸出電壓低于輸入電壓。下圖顯示了降壓轉換器原理圖和布局。

在脈寬調制器 (PWM) 導通期間，電流通過綠色箭頭路徑從輸入電容器通過開關晶體管流向電感器。當 PWM 關閉時，電流繼續通過粉紅色箭頭路徑流過電感器。這意味著輸出具有連續流動的電流。輸入有一個高頻電流，在每個周期內打開和關閉。功率級布局最重要的部分是減少高頻環路。上圖中的藍色箭頭反映了這一點。在晶體管導通期間，電流短暫地通過二極管 D1 流向地。在此期間，如果輸入電容器的位置不靠近，那么這種大電流浪涌可能會導致一些設計問題。

確保電源走線或電源層足夠?qū)捯蕴幚黼娫措娏?。一般來說，除開關節點外，電源平面應盡可能大。開關節點具有高 dV/dt 信號，可以耦合到 PCB 布局的其他部分，因此最小化表面積是一種很好的做法。使用過孔連接不同層上的電源層。一個簡單的經驗法則是每個通孔(10 密耳鉆孔)的電流不超過 1A。如果您創建一個與 PCB 大小相同的大型連續接地層，這有助于減少噪聲和高頻環路。

使用升壓轉換器用于從較低的輸入電壓產生較高的輸出電壓。您可以將用于降壓轉換器的相同過程應用于升壓轉換器，以識別關鍵路徑和環路。

在 PWM 開啟期間，電流從輸入通過電感器流向開關晶體管(綠色箭頭)。能量在 PWM 開啟期間在電感器中積累，然后在 PWM 關閉期間轉移到輸出端?，F(xiàn)在電流跟隨粉紅色箭頭并從輸入流向輸出。這意味著輸入側的電流是連續的。輸出端的電流是高頻開關電流。為盡量減少高頻噪聲，請盡可能縮短以藍色顯示的環路。

在晶體管導通期間，電流僅從輸出端短暫地通過二極管流向地。該電流如果沒有被輸出電容器正確旁路，可能會導致電源設計出現問題。您用于降壓轉換器的相同通用布局技術也可以應用于升壓。最小化開關節點面積并使用多個過孔連接到接地層。

當輸入電壓可以高于或低于輸出電壓時使用 SEPIC 轉換器。這種類型的電源可以在輸入低于輸出時升壓，或者在輸入高于輸出時降壓。該電路使用兩個電感或一個耦合電感。

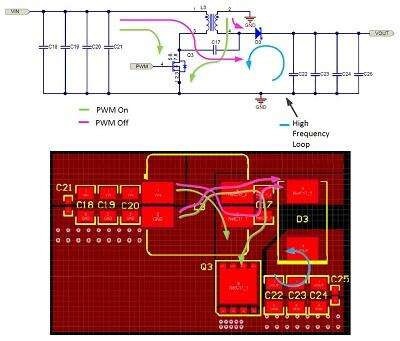

因為有兩個電感器，所以我們在開關周期的每個部分都有兩條電流路徑。在 PWM 開啟期間，電流遵循綠色箭頭并在電感器中積聚能量。當 PWM 關閉時，能量通過粉紅色電流路徑傳輸?shù)捷敵?。?SEPIC 設計中，輸入上的電流是連續的。輸出側存在高頻開關電流，因此您需要最小化藍色所示的環路。使用位于輸出電容器附近的過孔連接到接地層。接地層在所有組件之間提供了一條低阻抗路徑并降低了噪聲。

電源布局是一個非常棘手的課題。第一步是確定電流如何在電源中流動，然后找到并最小化高頻環路。接下來使用接地層和電源層以非常低的阻抗方式連接組件。確保使用的平面足夠?qū)捯猿休d設計電流。使高頻開關節點盡可能小，以減少噪聲耦合到其他信號的機會。使用具有許多過孔的大型連續接地層來連接不同組件的接地也是一種很好的做法。
