1工程概況

馬馬崖一級水電站位于北盤江干流的貴州省關嶺縣花江鎮,工程屬二等大(2)型工程,為規劃梯級的第二級,其上游為已經建成的光照水電站,下游依次為規劃的馬馬崖二級水電站和已經建成的董箸水電站。樞紐建筑物由碾壓混凝土重力壩、壩身溢流表孔、左岸引水系統、左岸地下廠房和尾水系統組成。

安全監測設施根據馬馬崖一級水電站樞紐布置、地質情況,選取擋水建筑物、引水發電系統和邊坡(含D6堆積體、補朗堆積體等)為主要監測對象,主要包括:大壩、防滲帷幕安全監測:大壩邊坡安全監測:左岸廠房安全監測:引、尾水隧洞安全監測:D6堆積體安全監測:補朗堆積體安全監測:DR1和DR2危巖體安全監測。

2系統設計的必要性

馬馬崖一級水電站建成投入正常運行后,存在監測設施類型多樣且監測點分布離散的問題,目前僅靠人員的人工觀測,數據的準確性、實時性和可靠性無法得到有效保證。在特殊情況下,要求對監測設施連續實時觀測時,人工觀測的時效性及頻次無法滿足電站要求,嚴重影響電站的調度與決策。因此需要建立一套工程安全監測自動化系統,能夠快速完成數據采集、及時分析、數據報送等工作。

同時,馬馬崖一級水電站監測自成體系較多,包括真空激光系統、補朗堆積體GNSS系統、強震系統、水情系統等,各子系統相對獨立,數據無法共享調用,各子系統無法聯動。在已建設的子系統基礎上,有必要對各體系集成,實現信息綜合管理。

3系統總體結構

馬馬崖一級水電站樞紐工程安全監測綜合自動化管理系統,含括內觀子系統(包括大壩、防滲帷幕:廠房及邊坡:地下洞室:堆積體及危巖體安全監測)、外觀測量機器人及邊坡堆積體GNSS子系統、已建子系統(水情、強震等)。系統主要由數據采集系統、信息綜合管理系統兩個部分組成。

3.1系統構成

馬馬崖一級水電站樞紐工程安全監測自動化系統的構成主要包括以下內容:

(1)自動化數據采集系統。自動化數據采集系統主要功能是數據采集,即對分布在各水工建筑物的各類型監測儀器進行標準信號量采集與傳輸,根據相關的協議、標準,轉換成相關物理量,按照標準格式存儲在指定的服務器上。采集系統中的通信主要包括MCU(數據采集單元)和傳感器之間、MCU與上位機之間的通信。

(2)信息綜合管理系統。以現代通信和信息處理技術為基礎,充分利用現有的自動化系統軟硬件等資源,結合大壩實際管理辦法,建立完整、及時、先進的信息綜合管理系統。系統以提高電站安全管理工作的整體水平和效率為目的,對采集的數據進行科學、有效的管理,包括各子系統數據交換、數據分析、數據整理、報告整編,實現系統聯動集中統一管理。

3.2網絡結構型式

馬馬崖一級水電站樞紐工程自動化系統采用分布式網絡結構,設置三級網絡(分別為監測站、監測管理站和監測中心站),并預留相應接口,可實現信息交換、遠程連接等功能。

馬馬崖一級水電站樞紐工程自動化系統的現場監測站主要分布在廠房洞室及大壩廊道內,邊坡上設有觀測站?；诖髩胃骼鹊啦荚O情況,部分廊道有多余的分叉,根據建筑物結構形式和上述網絡結構特點,總線＋星型網絡拓撲適合本工程安全監測網絡系統。

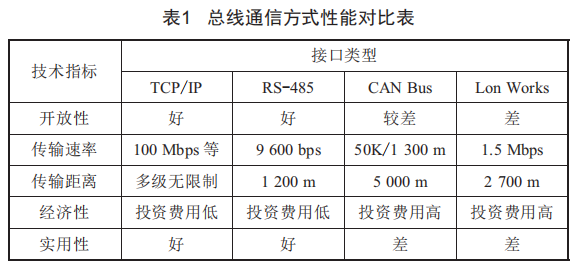

MCU與傳感器通信采用傳感器直接匹配相應類型MCU的方式。監測站和監測管理站通信采用光纖和+CT/PT總線方式,實現系統的高速數據傳輸,如表1所示。監測管理站和監測中心站之間、監測中心站和安全監測中心之間,通過電廠內部局域網、PN+IRNI+通信。

為確保系統的穩定可靠,根據馬馬崖工程建筑物分布分散的特點,系統采用三級連接一分布式網絡結構,監測站和監測管理站之間采用光纖和+CT/PT網絡通信方式形成星型結構,監測管理站和監測中心站及安全監測中心通過電站內部局域網、PN+IRNI+通信方式形成總線結構。

3.3供電系統

電站監測管理站和監測中心站配置機柜式電源,內置一套交流不間斷電源(UTS)、蓄電池。輸入電源引自電站常用電配電箱,采用雙電源配置,保證電力不中斷。

大壩、引水發電系統和邊坡的所有監測站,通過電源電纜直接引入220V交流電對設備進行供電。采用電源電纜供電時可根據現場實際情況采取挖溝槽埋設或空中架設的方式。

3.4防雷接地設計

雷擊對安全監測自動化系統危害較大,為提高監測系統的防雷避雷性能,有必要對系統進行全面的防雷設計。

在傳感器和MCU增加信號防雷器,可有效保護系統,阻止過電壓損壞MCU。MCU宜選用具備良好防雷性能,可防千瓦級感應雷電的型號。電源防雷設計采用兩級防雷保護:采用電站統一集中供電:電源接口均安裝穩壓設備、防雷器。

接地設計:樞紐建筑物區可直接利用樞紐區的接地設施,電阻應小于4Q:堆積體等戶外的部分設施,應采用鋼筋+鍍鋅扁鐵方式,鋼筋應打入地下數米,接地電阻應小于10Q。電纜在鋪設過程中應可靠接地,采用屏蔽電纜。

3.5自動化數據采集系統

自動化數據采集系統主要功能包括數據采集及處理、狀態判別和整編等,其中,數據采集是最主要的功能。數據采集的各功能有獨立的用戶界面,既可協同工作,又可單獨運行。數據采集是通過MCU采集傳感器的信號,MCU將信號傳輸?shù)缴衔粰C軟件,實現監測數據的自動采集。

3.6信息綜合管理系統

信息綜合管理系統功能主要分為數據管理、成果分析與評價、數據報送與反饋、預警和遠程服務等。信息綜合管理系統應采用較為成熟、先進的技術,滿足電站現代管理要求。

4系統集成

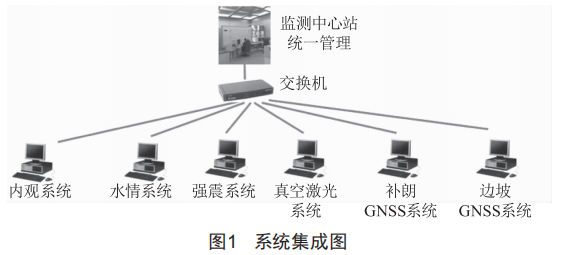

馬馬崖一級水電站的多個子系統需要進行集成管理。馬馬崖一級水電站監測子系統主要包括:樞紐區內觀自動化系統、外觀子系統(邊坡測量機器人及GNSS系統)、水情系統、補朗堆積體GNSS系統、大壩強震系統、壩頂真空激光系統。系統集成圖如圖1所示。

子系統分管各自區域內的監測系統和儀器,信息綜合管理系統統一管理各子系統。信息綜合管理系統為同一個單一界面的軟件,軟件除離線分析和服務器端功能外其余全部功能應齊備。各子系統的計算機應組成局域網,可實現互訪和監測數據互備份。

5系統主要功能

5.1監測與整編功能

系統具備自動巡測、人工選測等多種測量采集方式:能按照相關規范及要求制作圖表及相關過程線、分布線等:同時具備物理量統計、成果分解、報告整編生成功能。

5.2監測成果展示及可視化

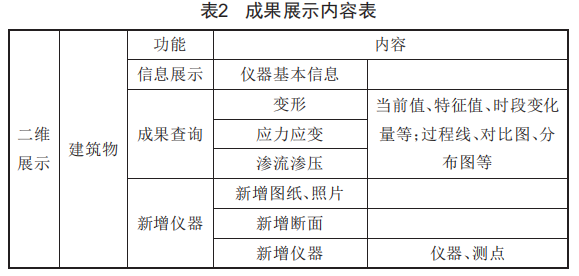

監測成果展示及可視化功能可根據實際情況進行二維(建筑物和部位)成果展示,現階段以二維展示為主,后期可再開發三維可視化。二維成果展示內容如表2所示。

5.3資料成果管理功能

資料成果管理包括前期規劃、招標階段和建設實施階段的設計資料,要實現的功能為文檔資料(PDF、word和Exce1)的輸入、查詢、下載等管理,同時可以調用查詢其他系統的設計資料(例如主體結構圖紙、地質資料等),其他系統也可以調用查詢監測設計資料。

5.4預警預報功能

預警預報分析包括預警判據、預警級別和信息發布(處理措施)。其主要功能為將預警判據(設計判據、科研單位判據和規范指標判據等)與觀測成果進行比較,得到相應的預警級別,并根據預警級別發布相應的處理措施。預警應根據要求劃分為不同級別。

5.5遠程服務功能

遠程服務功能包括遠程管理和信息報送兩方面,遠程管理即通過授權可遠程瀏覽服務器的監測信息:信息報送具備不定時報送預警信息,定時向不同部門報送相關安全信息的功能。

6結語

馬馬崖一級水電站安全監測體系范圍廣、測點多,各自獨立的監測系統眾多,數據結構復雜。本文對馬馬崖一級水電站樞紐工程安全監測自動化系統進行了全面的規劃設計,該系統可實時采集各建筑物監測數據,分析評價建筑物的安全狀態。集成后的系統可實現管理一體化,具備完善的應用管理功能,滿足了電站的現代化管理要求。
