引言

翡翠島廣場位于深圳市鹽田區,項目總建筑面積22.8萬m2,包括塔樓、裙樓和地下室。其中塔樓為地上40層,建筑高度159.70m,包括辦公及酒店。裙樓商業為地上2~5層,設有2層地下室。項目共設垂直電梯46臺、自動扶梯30臺。預計項目投運后,電費開支將占到維持運營成本的50%以上。其中電能消耗占比最大的為空調系統,其次即為電梯能耗。

由于垂直電梯(以下簡稱"電梯")在日常工況下滿足四象限運行,即電梯在輕載上行、重載下行時,曳引電機處于發電狀態。如將電機發電時的回饋電能儲存起來,在電機電動狀態下重新利用,則能有效節約電梯能耗。儲能元件可選用比鋰離子電池充放電速度更快的超級電容,以滿足電梯復雜的運行工況。為此,擬對該項目既有電梯加裝超級電容雙向儲能裝置,從而節約電能消耗,降低運營成本。

1超級電容介紹

超級電容作為近年來推行的新型儲能材料,在軌道交通、新能源汽車、軍工等領域已取得一定的實踐成果,具有較大的研究潛力。與鋰離子電池相比,超級電容功率密度一般為102~104wh/kg,超出鋰離子電池3倍以上。完全充放電僅需數秒至數百秒,其充放電屬于物理過程,理論充電次數沒有限制,實際應用中高達50萬~100萬次。

超級電容單體的電壓較小,通常為1~3V。如圖1、圖2所示,通常是將超級電容單體串并聯組合成工作組,以實現需要的工作電壓和存儲容量。

假設超級電容組的串聯數為m、并聯數為n,超級電容單體電容值為Ca,則超級電容組的電容值Cz可表達如下:

超級電容儲能的計算公式為:

式中,w為超級電容儲存能量(J):Cz為超級電容組電容值(F):Umax為超級電容最高工作電壓(V):Umin為超級電容最低工作電壓(V)。

2超級電容雙向儲能系統設計

2.1雙向儲能裝置結構及原理

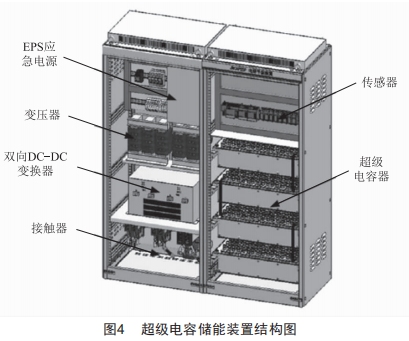

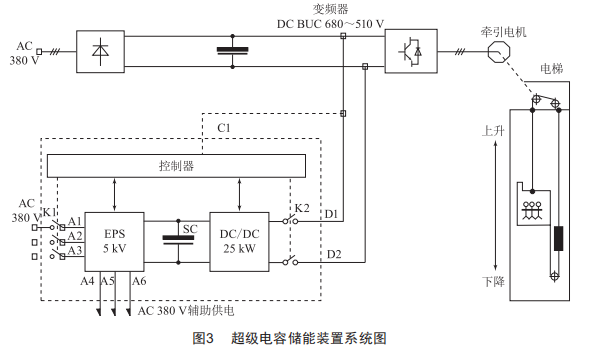

超級電容雙向儲能裝置如圖3虛線、圖4所示,主要由超級電容工作組sC、應急電源EPS(EmergencyPowersupply)、雙向DC/DC變換器以及直流濾波電容組成。能量管理的方式為:當電梯處于輕載上行、重載下行、減速運行、停車制動等發電狀態時,再生電能反向流經逆變器轉換為直流狀態,此時雙向DC/DC變換器切換為Buck降壓模式,將回饋電能儲存在超級電容組內。當電梯處于輕載下行、重載上行、加速運行、行車啟動等耗電狀態時,雙向DC/DC變換器切換為Boost升壓模式,將超級電容組儲存的電能轉給曳引機供電,同時,還可通過應急電源EPS將多余電能轉給電梯輔助系統供電。應急電源EPS設兩個輸入端,一路為三相交流電網,一路為超級電容組,輸出為三相220V電源,供電梯應急情況使用。

2.2超級電容儲能分區設計

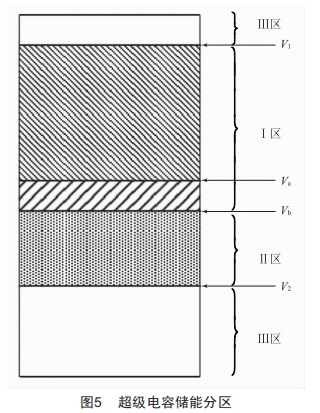

為了合理利用超級電容組,需要對其內部進行功能分區。這里可根據電梯運行工況將儲能空間劃分為3個功能區,如圖5所示。

(1)I區為功率補償區,該區域起到平衡充放電功率的作用,吸收以及就地利用的再生電能都儲存在該區。為確保儲能裝置應急電源EPS的可靠使用,設閾值Va,當放電至Va以下時,超級電容停止對EPS供電,EPS切換為電網供電。

(2)b區為應急功能區,當電梯配有斷電自動平層、應急照明等救援功能時,可實現緊急供電,并設閾值V<限制其饋電,且有V<3Va。

(3)Ⅲ區為保護功能區,為防止超級電容過充電或過放電發生,需要對充放電深度進行限制。在儲能區上部、下部分別設閾值,當吸收電能超過V1或釋放電能低于V2時,停止雙向DC/DC變換器的控制,起到保護超級電容組的作用。

2.3超級電容容量設計

目前超級電容單體的價格較為昂貴,如儲能裝置的電容量配置過高,將導致設備體積龐大,儲能空間利用不充分,達不到經濟的目的:如電容量配置過低,超級電容會經常處于飽和狀態,多余的再生能量只能通過制動電阻消耗掉,從而降低使用效率。這里筆者根據電梯運行過程中能量交換的特點,對超級電容的合理容量進行測算。

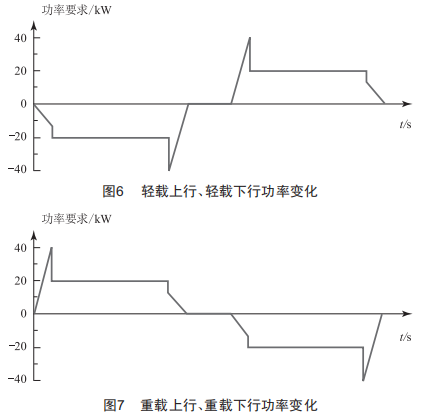

圖6、圖7分別為電梯在輕載運行、重載運行時,由底層至頂層再返回底層一個周期內的能量變化。在理想狀態下,無論是發電還是放電,載荷恒定、運行的始末位置不變的情況下,曳引電機輸出總功率為零。但由于存在機械效率、系統損耗的原因,實際電機還需克服自身阻力才能運行。

超級電容的功率補償區容量應能滿足電梯在一次往返行程中發出的最大電能,即空載上行、滿載下行一個往返過程中回收的全部電能。則最大吸收能量Wmax為:

式中,m1為電梯額定載重:m2為轎廂質量:mI為對重質量:g為重力加速度,g=9.8m/s2:h為電梯最大提升高度。

通過公式簡化可知,W的最大值即為m1gh,說明電梯在一個循環周期內發出的最大能量與額定載重、最大提升高度成正比,相應匹配的超級電容容量也應據此設計。

超級電容容量除了滿足最大吸收能量Wmax外,還應保證運行安全及效率指標。為提高充放電效率,同時避免過充電、過放電造成超級電容壽命縮短,一般取充放電深度不小于0.5為宜,則有充放電深度表達式為:

當電梯配備斷電自動平層功能時,還應考慮緊急情況下超級電容為應急系統供電的容量。所以超級電容的輸出功率要大于曳引電機的額定功率,即:

式中,Pc為自動平層時超級電容輸出功率:Py為自動平層時曳引機輸出功率:Ic為超級電容輸出電流(A)。

結合上述條件,可以得到超級電容組容量設計的約束方程:

式中,η1為超級電容儲能裝置的能量轉換效率:72為電梯系統的能量轉換效率。

在確定了電梯的額定功率、額定載重、提升高度、應急平層功率等參數后,可以按照式(6)求出合理的電容值,該電容值的最小值應能容納電梯一次運行周期內的全部電能,同時還保留有足夠余量作為應急救援EPS使用。

3經濟目標分析

加裝儲能裝置的目的在于節約運營成本,使收益達到預期目標。如在電梯全壽命期內無法回收投資,就失去了加裝儲能裝置的意義。通過上述分析,可按照需求對超級電容儲能裝置的容量進行估算,以確定投資成本。

投資成本主要包括超級電容費用以及雙向DC/DC變換器費用。假設超級電容單價為Qc元/個,變換器價格與功率有關,設雙向DC/DC變換器單價為Qdc元/w,則能得出投資總成本Q為:

在得出投資總成本后,即可根據收益折算出回收年限。假設電梯每年節約的電量為WE,電費單價為QE元/kwh,N為投資回收年限,則有約束方程:

據國內統計,在日常維護可靠的情況下,電梯使用壽命通常為15~25年[2],超出壽命期需要進行改造、大修處理。所以在分析投資回收期時,可考慮N≤15年作為參考投資回收年限。

4現場布置方案

對既有電梯加裝儲能裝置時,應充分考慮各專業的銜接問題。如建筑專業,包括機房預留空間、設備運輸路徑等:暖通專業,包括空調系統覆蓋范圍、通風口設置等:電氣專業,包括電源接駁位置、線纜敷設路徑、預留配電負荷大小、接地干線連接等。

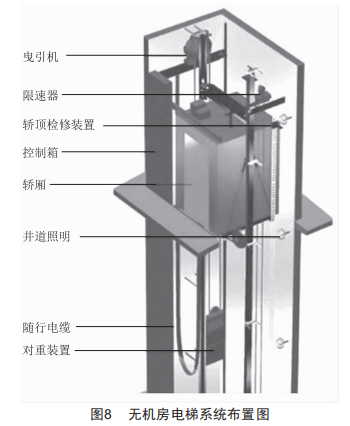

翡翠島廣場電梯分布如表1所示,按照建筑區域,分為塔樓用梯、裙樓用梯。塔樓均配有電梯機房,而裙樓商業有18臺為無機房電梯,該部分電梯的控制箱位于頂層站的廳門附近,位置如圖8所示。

針對儲能裝置的布置,分為有機房和無機房?jī)煞N情況。當進行有機房布置時,機房?jī)?nèi)只有該電梯的專用設備,主要包括電源柜、控制箱、曳引電機、承重鋼梁、設備間布線及線槽等。機房?jī)?nèi)的設備相對占用面積不大,且較為獨立,電梯機房?jī)?nèi)已安裝有接地干線,后期加裝的儲能裝置可以就地利用,無需再單獨制作接地干線。

對于無機房電梯,由于缺少了獨立機房,儲能裝置應選擇臨近直流母線一側,以便減少雙向DC/DC變換器與母線間的線纜連接長度?？煽紤]將儲能裝置布置在頂層廳門附近的設備間、強電井等位置,一是方便連接頂層的電梯控制箱內的直流母線,二是可利用設備間、強電井的接地系統就地連接。

5實驗結果

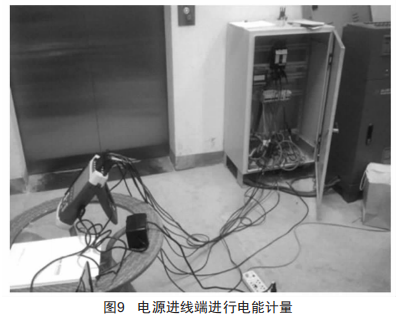

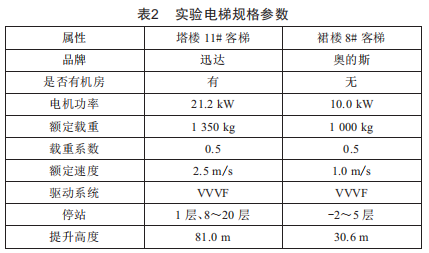

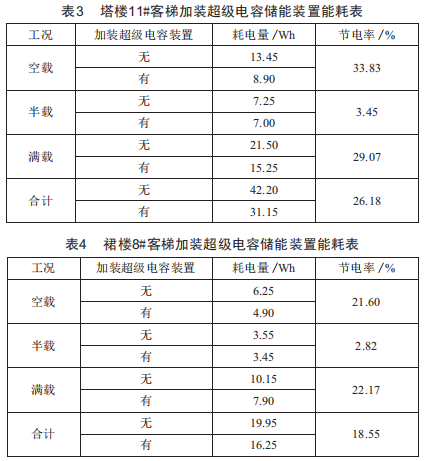

按上述方案,本項目選取塔樓11#電梯、裙樓8#電梯作為改造對象,兩部電梯規格參數如表2所示。為兩部電梯加裝超級電容儲能裝置,并按電梯最大行程距離,即最低層至最高層往返一次,分別按空載、半載、滿載三種狀態進行實驗。每種工況按照儲能裝置投入、退出兩種狀態獨立測試,并在各種工況下分別測試5次取算術平均值。如圖9所示,測試用的電能計量表設于電梯電源進線端。塔樓11#梯、裙樓8#梯的測試結果如表3、表4所示。

通過測試結果可知,在加入超級電容儲能裝置后,兩部客梯在半載狀態下的節電率并不明顯,說明平衡工況下曳引電機的大部分功率用來克服系統自身阻力,并未出現陡升的充放電效應。但在空載、滿載狀態下的能耗均有了顯著降低。塔樓11#客梯節電率為26018%,裙樓8#客梯節電率為18055%,塔樓梯的節能效果優于裙樓梯,進一步證明了隨著提升高度、載荷的增加,儲能裝置的節能效果也會提升。

另外,可以估算一下投資回收期。以塔樓11#客梯為例,假設每年運行次數為20萬次,預計年節約電量97600kwh,電費單價0.6元/kwh:超級電容單體價格50元/個,雙向DC/DC變換器單價170元/w,最高工作電壓53.1V,額定電流85A,將相關參數代入式(8),得出11#客梯超級電容儲能裝置N≥5.6,即在6年內完成投資回收。

6建議

結合本次翡翠島廣場既有電梯加裝超級電容儲能裝置的應用效果,提出如下建議:

(1)在參數配置時,應根據各類電梯不同的規格性能,針對性地匹配合理的超級電容容量。一方面能減少儲能裝置的成本,以便縮短投資回收期:另一方面,可限制儲能裝置設備尺寸,降低土建預留不足的風險。

(2)建筑設計應充分考慮電梯后期改造的可能性,并在機房預留足夠的空間加裝儲能裝置。尤其是建筑裙樓大多采用無機房設計時,應在就近的設備房、強電井等處考慮適合的安裝條件。

(3)本次選用雙向DC/DC變換器作為控制單元,通過檢測母線側電壓變化進行充放電控制,系統相對較簡單。其他如遺傳算法、神經網絡預測法等更為先進的控制策略,可進一步提高儲能裝置的效率。但先進的控制策略可能提高初期投資,所以應結合實際情況綜合考慮。

(4)本文改造的電梯是在理想狀態下進行測試的,即在空載、半載、滿載的條件下按最大行程往返運行。但在現實使用中,電梯的載荷、提升高度都有不確定性。例如,辦公客梯在早班通勤時,大部分時段處于重載上行、輕載下行的耗電狀態:而在下班通勤時,又常處于輕載上行、重載下行的發電狀態。所以,還應結合電梯本身的群控系統優勢,合理調度、交通分流,進而彌補超級電容儲能系統的缺陷。
