引言

船舶工業是國家實施海洋強國和制造強國戰略的重要支撐。中壓開關柜是船舶電力系統的重要組成部分,不同于其他行業應用環境,中壓開關柜在海事行業有著特殊的技術挑戰和應用難度。在風浪甚至臺風的侵?jǐn)_下,船舶在航行中會時常出現震動與顛簸,一旦出現共振,可能會使整個開關柜出現破裂:而當螺栓松動掉落后,則會引起電路短路,甚至出現爆炸,此外,船艙內其他設備環境,也會因此大受影響。因此,應用于海事領域的配電產品需要通過嚴苛的環境測試,才能確保在極端海況下船舶電力系統的安全可靠運行。

1交變濕熱試驗

濕熱試驗是依據國家標準1EC60068-2-30試驗Db進行測試的,試驗按照以下3個參數進行:

(1)溫度:(55士2)℃:

(2)濕度:90%~95%:

(3)持續時間:2周期(每周期24h)。

1.1試驗?zāi)康?

驗證在濕熱影響下設備能否正常工作。中壓開關柜在正常潮濕的環境下有時會出現凝露現象,這就是中壓開關柜應用于船舶海事環境必須要通過濕熱試驗測試的原因,因?yàn)榇皩?shí)際運行都在海面上,濕度很大,加之夏天溫度很高,所以整個濕熱試驗的運行條件就是基于船舶實際應用條件設計的。

1.2試驗的具體方法步驟及判據

(1)在試驗前,應按規定測量開關柜的絕緣電阻及進行性能測試。

1)絕緣電阻測試:對于中壓開關柜來說,有一次主回路和控制回路,故按照試驗要求,對每個回路進行測試:一次主回路絕緣電阻測試電阻值≥2000M0,控制和輔助回路絕緣電阻測試電阻值≥2MΩ。

2)性能測試:一般試驗檢測機構依據客戶要求的性能測試標準進行測試,對于中壓手車式開關設備,性能測試一般要求主要有:進行開關設備合分閘操作,進行斷路器手車的搖進搖出,進行接地開關合分操作,進行控制和輔助回路合分閘操作,所有機械操作的二次指示燈均顯示正確,所有五防聯鎖均滿足標準安全操作要求等。

(2)開關設備推入試驗箱內,先將溫度設置為(25±3)℃,濕度設置為95%,在此條件下進行預處理,讓開關設備達到溫度穩定。

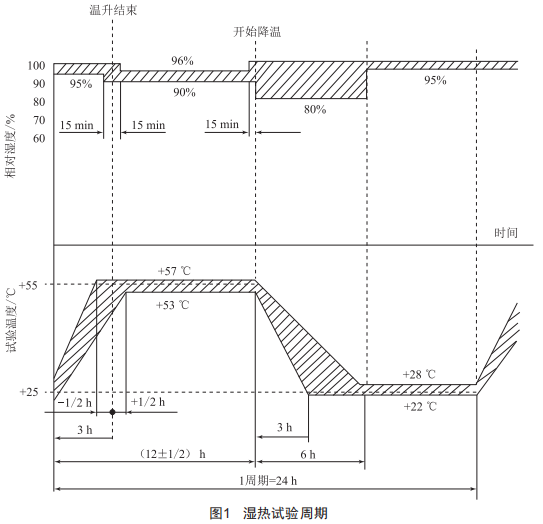

(3)按圖1所示的試驗周期進行兩次循環試驗。

(4)在第一個循環高溫高濕時段前2h進行功能試驗,開關設備分合斷路器5次,斷路器正常動作,并且斷路器及接地開關指示燈顯示正確。

在第二個循環高溫高濕時段的最后2h進行功能試驗,開關設備分合斷路器5次,斷路器正常動作,并且斷路器及接地開關指示燈顯示正確。

(5)試驗結束后,從試驗箱中取出開關設備,在標準大氣下進行自然回溫。

(6)在自然回溫后按規定進行絕緣電阻測量和性能測試,試驗結果應符合開關設備的標準要求。

2高溫試驗(干熱試驗)

2.1試驗?zāi)康?

驗證在高溫的影響下設備能否正常工作。

2.2試驗條件

(1)試驗時,開關設備應在額定工作電壓和頻率下運行。

(2)試驗溫度:(55±2)℃:持續時間:16h。

2.3試驗方法

(1)將開關設備推入高溫試驗箱內,開關設備通上電源并保持在合閘的工作狀態,然后將試驗箱溫度調至(55±2)℃下保持16h。

(2)在(55±2)℃試驗溫度的最后1h內進行功能測試,開關設備分合斷路器5次,斷路器正常動作,并且斷路器及接地開關指示燈顯示正確。。

(3)在自然回溫后按1.2進行開關設備的性能試驗,試驗結果應符合開關設備標準的有關規定。

3低溫試驗

3.1試驗?zāi)康?

驗證開關設備在低溫條件下能否正常運行:依據標準:IEC60068-2-1,按試驗Ab進行。

3.2試驗條件

(1)溫度:(5士3)℃:時間:2h。

(2)設備斷電進行試驗。

(3)在試驗的后1h內,在試驗溫度下進行功能試驗。

(4)在自然回溫后進行絕緣電阻測量和性能試驗。

3.3試驗方法

(1)進行試驗前應按1.2的規定測試開關設備的絕緣電阻值。

(2)將開關設備推入溫度試驗箱的有效空間內,將試驗箱內溫度調整到(5士3)℃,并保持這一溫度2h。

(3)在試驗結束前1h內,在當前試驗溫度下進行功能試驗,試驗期間除進行功能試驗外,開關設備斷開工作電源,不在工作狀態下進行試驗。

(4)在自然回溫后按1.2進行絕緣電阻測量和性能試驗。

3.4試驗結果

試驗結果應滿足開關設備標準的有關規定,絕緣電阻值須符合以下要求:

(1)一次主回路絕緣電阻測試電阻值≥2000MΩ:

(2)控制和輔助回路絕緣電阻測試電阻值≥2MΩ。

4振動試驗

4.1試驗條件

(1)在試驗頻率為2~13.2Hz時,振幅(按位移量)為士1mm:

(2)在試驗頻率為13.2~100Hz時,振幅(按加速度)為士0.7g。

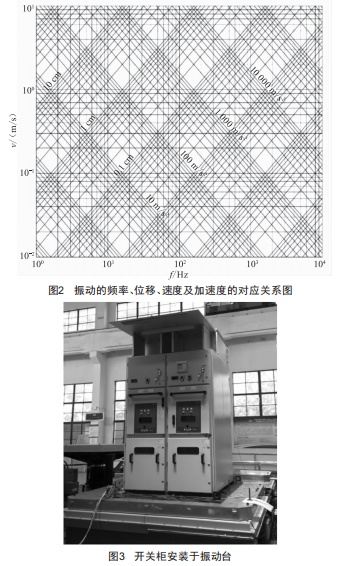

振動的頻率、位移、速度及加速度的對應關系如圖2所示。

4.2試驗方法和判據

(1)將開關設備按實際運行狀態安裝在振動臺上,如圖3所示,并通上工作電源。

(2)如果掃頻后沒有發現共振點,可選擇在30Hz的頻率下進行90min的耐振試驗。

(3)在所有測到Q≥2的共振頻率點都進行90min耐受振動試驗。

(4)如果測到的多個Q≥2的共振頻率較為接近,可采用掃頻試驗來替代離散頻率的試驗,但試驗時間要改為120min,同時掃頻頻率不能超出臨界頻率的0.8~1.2倍之間。

試驗前、試驗中及試驗后進行功能測試(開關設備通過遙控進行合分閘操作),試驗后還需進行機械操作。在試驗進行過程中和試驗后,開關設備均應能正常工作。

5傾斜搖擺試驗

5.1試驗?zāi)康?

驗證在傾斜和搖擺的影響下設備能否正常工作。

5.2試驗條件

(1)試驗期間,開關設備在額定工作電壓和頻率下工作:

(2)前、后、左、右四個方向各傾斜22.59:

(3)縱向和橫向兩個水平軸向22.59搖擺,從一個位置搖擺到另一位置的時間為10s,兩個水平軸的試驗持續時間各為15min。

5.3試驗方法

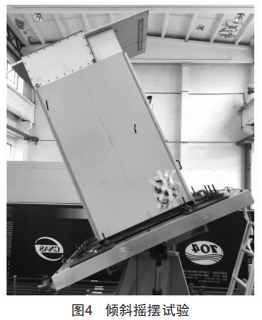

(1)將開關設備按實際使用狀態安裝在傾斜和搖擺試驗設備上,如圖4所示,并通上工作電源。

(2)將開關設備按前、后、左、右四個方向各傾斜22.59,每一傾斜位置的試驗時間應能可靠評估開關設備的功能特性,試驗持續時間不少于15min。

(3)將開關設備按前后、左右兩個水平軸向22.59進行動態搖擺試驗,一個位置搖到另一位置的時間為10s,試驗持續時間不少于15min。

5.4試驗判據

在試驗前、試驗中及試驗后都進行功能測試(開關設備通過遙控進行合分閘操作),試驗后還需進行機械操作。在試驗進行過程中和試驗后,開關設備應能正常工作,低壓箱面板所有儀表應顯示正常,開關設備內外部都無受損現象。

6設計注意事項

根據多次試驗的經驗,以下幾個細節值得關注:

(1)柜內走線應注意防護及防割:

(2)柜前增加固定扶手和門檔限位設計:

(3)柜體底部與基礎的固定應分布在主框架上:

(4)柜體的零部件表面處理等級應達到C4-M的標準:

(5)各個小室均有獨立的泄壓通道,頂部需要設置共用的自熄式燃弧通道。

7結語

隨著"安全第一,以人為本"的安全意識的不斷加強,在各行各業特別是海事工程中,對中壓開關柜安全性能的要求也在不斷提高,這就要求技術人員對其設計、采購、制造、安裝、調試及運行維護都要給予足夠的重視,除消除安全隱患、功能缺陷外,還要提高設備的性能,保障設備的完整性,從而保證操作維護人員的人身安全,保證設備安全高效運行。
