引言

在鐵路信號系統中,隨著列車運行速度的不斷提高,鐵路信號繼電器作為控制和通信的核心元件,對其耐力學特性也有著更高的要求。當繼電器受到外界的振動和沖擊擾動時,激勵會從底座傳遞到簧片上,簧片發生彎曲改變觸點間的接觸狀態,降低繼電器的工作可靠性,甚至使其機械結構損壞。因此,提高繼電器的耐力學特性是一個值得深入研究的問題。

本文通過有限元軟件,建立了鐵路信號繼電器的三維有限元模型,通過模態分析模塊對繼電器的固有頻率和振型進行求解計算,從固有頻率角度對繼電器的抗振性能進行了分析。最后結合振動試驗結果,驗證仿真計算數據的正確性,可為繼電器的抗振性能優化提供一定的參考。

1三維模型的建立

1.1繼電器結構分析

本文以某型號的鐵路信號繼電器為研究對象,如圖1所示。

當繼電器處于釋放狀態時,線圈未通電或電壓小于額定值,電磁系統不產生吸力或吸力較小,在反力彈簧作用下,觸簧系統的8組常閉觸點接觸,常開觸點斷開:當繼電器處于吸合狀態時,線圈產生磁通,電磁系統吸引銜鐵向下運動,銜鐵帶動傳動軸驅動推拉桿和簧片實現開斷動作。在觸簧系統中,簧片既作為通電回路的一部分,又屬于控制電路接通和斷開的機械構件。在本文中,采用推動力來替代反力彈簧作用,使觸頭發生接觸,進行接觸模態分析。

1.2三維有限元模型

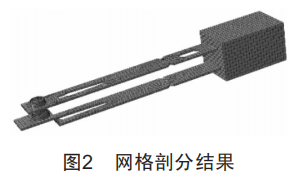

三維有限元模型作為仿真過程中進行計算的邊界條件之一,其建模的精確度將直接關系到最終仿真結果的準確度,有限元模型的網格剖分結果如圖2所示。

網格剖分結束后,為了計算繼電器觸簧系統的固有頻率和模態振型,需要對模型采取分配材料屬性、設定邊界條件和設置載荷等前處理步驟。

2模態仿真分析

模態分析是研究結構動力學的一種有效方法,是系統辨別方法在工程振動領域中的應用。通過模態分析可以得到系統的固有頻率和模態振型等參數。

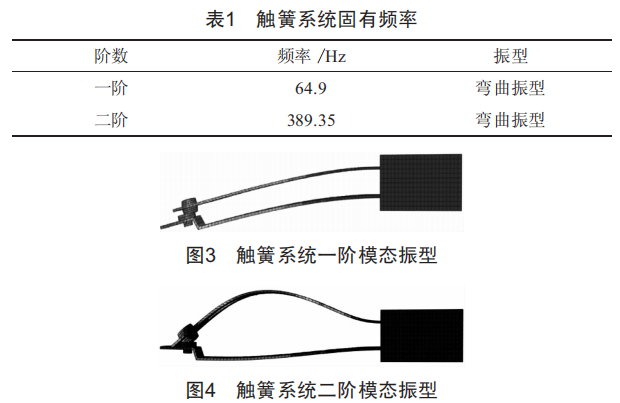

計算前需在動簧片上施加推動力使觸頭發生初始接觸,并將繼電器模型底座固定,得到觸簧系統的前兩階固有頻率和模態振型,如表1所示。通過圖3可知,當鐵路信號繼電器處于一階固有頻率時,動/靜簧片呈彎曲振型,共同進行擺動,振動方向為簧片的運動方向。由圖4可知,繼電器處于二階固有頻率時,彎曲振動主要由動簧片產生,在固有頻率下,外界的振動可造成觸點工作可靠性的下降。

3振動試驗分析

3.1試驗方案設計

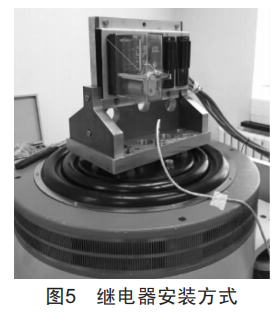

本次試驗在沈陽鐵路信號有限公司可靠性實驗室進行,試驗遵循《電工電子產品環境試驗標準》,繼電器由專用夾具牢固安裝在振動臺上,如圖5所示。

3.2固有頻率測量

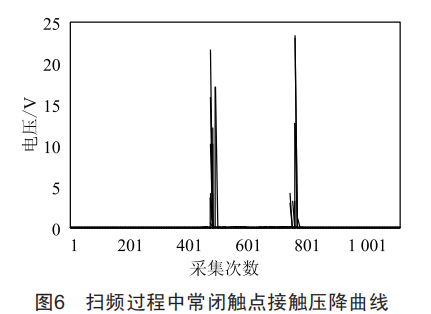

繼電器固有頻率的測量采用正弦激勵法,根據仿真數據,設置激振參數為2g加速度,掃頻范圍為5~100Hz,循環2次。在掃頻振動過程中,由電壓傳感器實時采集觸點間的接觸壓降,接觸壓降曲線如圖6所示。

從圖6中可以看出,在掃頻周期中觸點發生兩次抖斷,抖斷時振動頻率約為65~70Hz?？s小掃頻范圍為50~70Hz再次試驗,最終確定在68Hz時,接觸壓降曲線波動最大,并且此時監測燈閃爍最為劇烈。通過試驗基本確定該鐵路信號繼電器觸簧系統一階固有頻率約為68Hz,依據同樣試驗步驟,測得二階固有頻率約為340Hz。仿真計算結果與試驗結果相比,結果較為接近。

4結語

(1)本文通過有限元方法建立了鐵路信號繼電器觸簧系統模態分析模型,通過對模型進行求解,得到了繼電器的前二階固有頻率和振型。此外,通過振動試驗,實際測量了繼電器的固有頻率,驗證了該仿真分析方法的準確性,可為繼電器和相關開關設備的抗振方法研究提供一定的參考。

(2)模態分析結果表明,觸簧系統的共振方向與簧片運動方向一致,易造成觸點抖斷。在進行抗振性設計時,應設計合理的結構參數,使固有頻率轉移到外界環境振動頻率之外。
