引言

隨著中國機動車保有量的不斷增加,以及機動車市場的競爭日趨激烈,導致人們對機動車的品質要求越來越高。同時,機動車的輕質化和質量不斷上升,其振動和噪聲控制情況直接決定了消費者的體驗度,因此關于機動車的振動分析和模態分析越來越受到各大機動車設計廠商的重視。

設備在受力不均勻時會產生強烈的振動,這種振動一方面會產生噪聲,影響使用者的體驗度,另一方面振動可能會損壞設備。由于人體的固有頻率是3~17Hz,如果設備的固有頻率和激勵的頻率相當,會導致設備共振,對設備或者人體都有可能造成損壞。

1燃油噴射系統數學模型的構建

1.1固有頻率的屬性

任何設備和任何物體都具有固有頻率,其固有頻率的大小主要取決于設備質量和設備結構。當外力的振動周期和設備的固有頻率一致時,會發生共振現象,雖然有衰減力作用但不會使其振動降低,所以需要避免共振,對共振進行分析。固有頻率的定義可以表示為:

式中,f為系統的固有頻率(Hz):w0為固有角頻率(rad/s):k為系統的剛度系數(N/m):m為系統的質量。

1.2振動分析的有阻尼的多自由方程模型

振動分析可以分為單自由度、二自由度和多自由度系統,而設備振動往往由幾階甚至十幾階的簡諧振動組成。但是,一般而言,低階頻率所占的比例相對較多,所以振動分析可以近似看作是有限的自由度系統。其振動分析的有阻尼的多自由方程可以表示為:

式中,[M]為系統的質量矩陣,且為n×n的對角矩陣,矩陣內部的任意一個元素可以記為mij:[C]為系統的阻尼矩陣:[K]為系統的剛度矩陣,為n×n的對角矩陣,矩陣內部的任意一個元素可以記為kij:(x)為廣義坐標n階矩陣,矩陣內部的任意

一個元素可以記為xij,(x·)和()分別為的一階和二階導數:(F(t))為外激勵力的n階矩陣,矩陣內部的任意一個元素可以記為Fij。

1.3振動分析的有限元分析數學模型

連續性方程分析只適用于特定情況,比如桿件和梁等簡單的部件。連續性方程并不適合復雜的機械設備,所以工程應用中多采用有限元分析的方法,對設備進行相關的振動分析。有限元中的振動分析主要采用矩陣分析的方法,將設備劃分成無數的網格[2],而網格的各個頂點就是分析的節點,將各個節點進行整合就可得到總體設備的矩陣方程,總體方程可以表示為:

式中,[M]為系統的質量矩陣:(x)為節點位移的未知量:(F)為節點載荷的已知量。

1.4振動分析的統計能量分析法

機動車結構的有限元分析的通用方法是進行20階以內的分析求解,因?yàn)?0階以上的振動的模態分析將會導致模態分析的密集化,同時由于高階模態過于密集,所以也很難分辨出子結構振動能量的來源。為了彌補高階模態分析存在的問題,提出了統計能量分析法,不同于模態分析法,統計能量分析法適用于高頻復雜的結構動力學分析情況,二者互為補充。

2幾何模型的相關分析

2.1節氣門的模型建立

simulation是達索公司的一款力學分析軟件,具有靜力學分析、頻率分析和疲勞分析等分析模塊。本次分析將在simulation平臺上進行。當模型建立之后,分析軟件會自動計算出質量、體積、表面積、質量中心、重心的分布、慣性主軸和慣性主矩的相關參數。而計算機計算出的這些參數是由模型的形狀和材料決定的,并不意味著模型越接近真實形狀,計算效果越好。為了簡化計算和網格劃分,通常需要將不必要的一些特征、結構和相關零件等刪除后進行相關計算。

2.2幾何模型的網格劃分

任何結構進行振動分析時,都需要提前進行離散化處理,振動分析的離散化處理是將需要分析的設備假想成連續的彈性體。通過離散化后,設備被劃分成多個網格,網格的頂點作為分析的節點。單元與單元之間的載荷傳遞只能通過節點之間相互傳遞,在計算完單元的節點之后進行相關的矩陣坐標系變換,再將整體節點進行裝配后計算。為縮短計算時間,并得到高精度的結果,必須對網格的劃分加以重視,不然可能導致劃分的網格無法計算,或者計算的時間過長。

3節氣門的振動分析結果

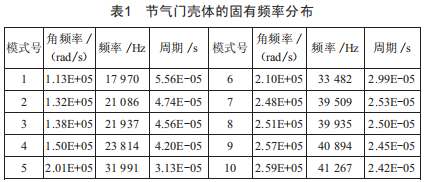

汽車的節氣門屬于發動機的進氣系統,節氣門就是一個可控制的閥門,通過調節節氣門的閥門,可以調節進入發動機的氣體流量。車輛的振動來源非常復雜,主要來自5個方面,分別是發動機和傳動系統、制動系統、轉向系統、懸架系統和車身與車架系統。本次研究的主要是發動機和傳動系統的振動對于節氣門的影響,因?yàn)楣?jié)氣門與發動機是直接相連的,發動機系統的振動,直接決定了節氣門系統的外部激勵。來自發動機的振動主要是由于發動機內的燃?xì)鈮毫瓦\(yùn)動零件的運動不平衡造成的,其中由于曲軸的扭振帶來的影響也不可以忽略。同時,由于節氣門進氣前和進氣后的壓力不平衡,導致的節氣門振動也不可忽略。表1為節氣門殼體在不同模態下的固有頻率,車輛在設計時應當避免振動長時間處于殼體的固有頻率之下。

3.1節氣門殼體的模態分析

振動分析就是在激勵條件、系統特征和振動分析中,已知其中的兩個變量求第三個變量的過程。在振動分析過程中,除了其固有頻率是我們所關注的問題,還需要關注設備的模態形狀,通過觀察設備在相應的頻率下的振幅情況,可以對設備的變形量和變形形式進行簡單評估,以便于設計和優化進行相關部位。節氣門殼體的模態形態如圖1所示。

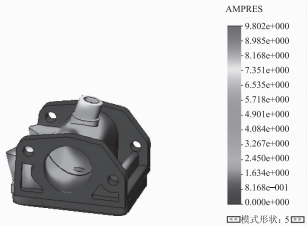

圖1節氣門殼體的模態形態

3.2節氣門閥門的模態分布

機動車的油門踏板是與節氣門閥門直接相關的,平時控制的油門其實并不是控制汽油的量,而是控制節氣門的閥門開度。當踩下油門時,由于踏板是與節氣門的進氣帆板直接相連的,所以此時發動機會吸入一定量的氣體,進而可以調節發動機的運行。

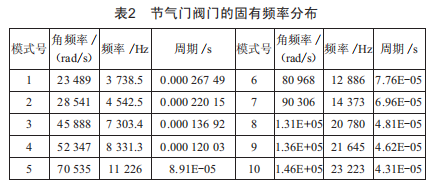

振動導致的設備損壞與疲勞非常類似,疲勞分為高周疲勞和低周疲勞,其中按照其循環數的不同,以104次為分界點,在這個分界點以上的為高周疲勞,在這個分界點以下的為低周疲勞。而振動是在短時間內當激勵以某特定頻率作用于設備時導致的設備損壞。因?yàn)檫M(jìn)氣量的不均勻也會導致節氣門的閥門受到一個不斷變化的力,所以需要對節氣門的固有頻率和其可能出現的變形形態進行一個大致評估。節氣門閥門的模態形態如圖2所示。

圖2 節氣門閥門的模態形態

4結論

(1)對燃油噴射系統的節氣門殼體、閥門的振幅和固有頻率分布情況進行了模擬仿真,得到了燃油噴射系統的節氣門的相關參數,這對節氣門的外形設計和發動機振動頻率的選擇有指導作用。

(2)對燃油噴射系統的設計還需要進行節氣門的流體分析和車體的振動分析,但是由于篇幅問題在此不再贅述。同時,對于節氣門的電路也需要進一步分析。
