引言

進入21世紀以來,快速增長的生活消費與工廠生產一定程度上導致了水域受垃圾污染的情況加重。水域污染不僅影響了各大生態系統,同時影響著居住環境、居民的身體健康。目前,水面漂浮垃圾治理方法普遍是清潔人員利用船只配合打撈工具在污染水域巡航打撈。該方法不僅工作效率不高,而且清潔工的勞動強度大,易受烈日寒冬影響,并且腐臭環境對清潔工的身體有不良影響。因此,有必要設計出一種遠程控制的水面漂浮垃圾收集機器人,代替清潔人員在惡劣的工作環境下作業。為使機器人工作時具有良好的可持續性與可操控性,本文結合光伏技術與圖像傳輸技術,設計了一種可遠程控制的水面漂浮垃圾收集機器人,以改善清潔工人工作條件,提高工作效率,降低水域治理成本。該系統采用模塊化設計,機器人由驅動模塊、垃圾收集模塊、中央控制模塊、傳感模塊組成,可穩定高效地完成工作任務。

1驅動模塊

由于水面漂浮垃圾收集機器人在水面上工作時能夠充分接收太陽光照,同時考慮到機器人頻繁的充電需求會嚴重影響其工作效率,因此使用光能作為驅動能源,驅動推進器工作,完成機器人在水面上的行駛功能。機器人的驅動模塊由推進器、太陽能電池板、蓄電池、太陽能控制器組成。

常見的推進器有螺旋獎推進器、噴水推進器、直翼推進器、吊艙推進器。

(1)螺旋獎推進器是由減速電機加上獎葉組成的,固定設置在船身的下方或側面,工作狀態下的螺旋獎推進器位于水下,螺旋獎?chuàng)舸蛩w產生推力,從而實現船體的移動。這種結構簡單、效率高、重量輕,是目前使用最廣泛的一種推進器。

(2)噴水推進器原理是利用水泵將水從船體的底部吸入,再將水從船體尾部噴出,從而獲得反作用力來推進船體。這種結構需要將水泵安裝在船體,導致質量過大,而且受吸水管的直徑大小限制,行駛效率低下,不適用于收集水面漂浮垃圾。

(3)直翼推進器的原理是利用垂向設置的旋轉軸帶動直翼旋轉,從而獲得反作用力來推進船體,這種推進器作用于水體后產生的力呈矩形分布,較螺旋獎推進器的作用力面積大,其效果更好。但由于該推進器機構復雜,容易損壞,并且成本高,不適合應用于水面垃圾收集。

(4)吊艙推進器原理是將電機設置于船體外部,并通過傳動結構與舵獎相連:電機驅動舵獎旋轉,利用水的反作用力推動船體。這種推進器能夠360o旋轉,較為靈活,但存在獎軸的密封難以處理、不便于維修、傳動效率低等缺點,不適合應用于水面垃圾收集。

因此,最適用于水面漂浮垃圾收集機器人的推進器是螺旋獎推進器。

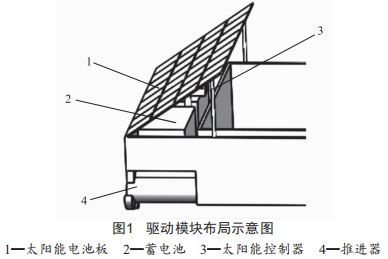

光伏發電中的主要部分有太陽能電池板、蓄電池、太陽能控制器,結合推進器,驅動模塊布局示意圖如圖1所示。太陽能電池板將水面漂浮垃圾收集機器人接收的太陽的輻射能量轉換為需要的電能,用于推動機器人向前,多余的電能經過傳輸存儲在蓄電池中。太陽能控制器判斷產生的電能是用于推進器上還是儲存在蓄電池,同時對滿電的蓄電池作過充保護與過量放電停止工作。蓄電池選用常見的鉛酸電池,質量穩定,可靠性高。

2垃圾收集模塊

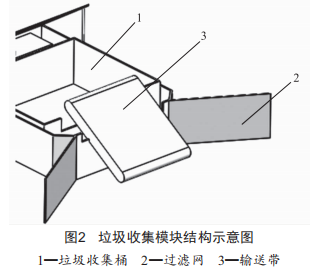

垃圾收集模塊結構示意圖如圖2所示,水面漂浮垃圾收集機器人艙體內設置一個可拆卸垃圾收集桶,便于人工更換裝滿垃圾的垃圾收集桶,減少更換時間。垃圾收集桶內表面光潔,上邊緣為圓角,便于垃圾清理。水面漂浮垃圾收集機器人前方兩側都設置有傾斜的過濾網,將垃圾向機器人前方中心匯聚。機器人前方設置有一個傾斜的輸送帶機構,用于將機器人前方中心匯聚的垃圾輸送至垃圾收集桶。輸送帶機構由鋁型材架、減速電機、同步帶、同步輪、上下端帶軸承的滾筒、平皮帶組成。輸送帶機構中,蓄電池驅動減速電機旋轉,減速電機通過帶傳動的方式帶動皮帶轉動,將垃圾輸送至垃圾收集桶。減速電機采用間斷式運轉的方式工作,節省電能。在垃圾收集桶上方設置一個光電傳感器于艙體側面,用于感應垃圾收集桶是否裝滿垃圾,及時發送信號至清潔人員,清潔人員遙控水面漂浮垃圾收集機器人至垃圾場,并進行清理。這種垃圾收集方法收集效率高,運作穩定,方便清潔人員處理垃圾。

3中央控制模塊及傳感模塊

中央控制模塊采用ARM處理器,ARM處理器運算速度比較快、性能也比較穩定,適合中小型機器人控制以及部分工業控制。ARM處理器具有多路中斷以及PwM輸出,傳感器的檢測通常需要結合中斷命令進行,多數執行元件需要PwM控制,因此ARM處理器十分適合控制水面漂浮垃圾收集機器人。遙控操作通過wi-Fi傳輸信號的通信方式傳送地面信號至ARM進行處理,進而控制水面漂浮垃圾收集機器人。傳感模塊中傳感器有光電傳感器、攝像傳感器,光電傳感器用于感應垃圾是否裝滿,攝像傳感器用于捕獲機器人前方圖像,圖像經過wi-Fi傳輸至帶Linux系統的地面站,通過高效的數據處理,采集的圖像能實時在顯示器上呈示。清潔人員根據顯示屏上的視頻圖像判斷現場情況,控制機器人收集垃圾。

4結語

本文設計了一種利用太陽能的遠程控制水面漂浮垃圾收集機器人,能夠高效便捷地收集水面垃圾,有利于改善水域污染情況,可為水面垃圾收集領域作出參考。
