再用一個實例說明：電阻需要關注耐壓和功率
[導讀]關于電阻的使用，很多做低壓供電電子產品的硬件工程師不關注耐壓，甚至不知道有這個參數。比如5V、12V供電，確實不用關注電阻的耐壓。但是需要知道有這個參數，不然后續可能在某些高電壓應用的項目上翻車。本文再用一個實例說明，電阻的使用，需要關注耐壓和功率。今天看到這樣一塊板子，有8個電阻擺得整整齊齊，它們是分別并聯后再串聯：

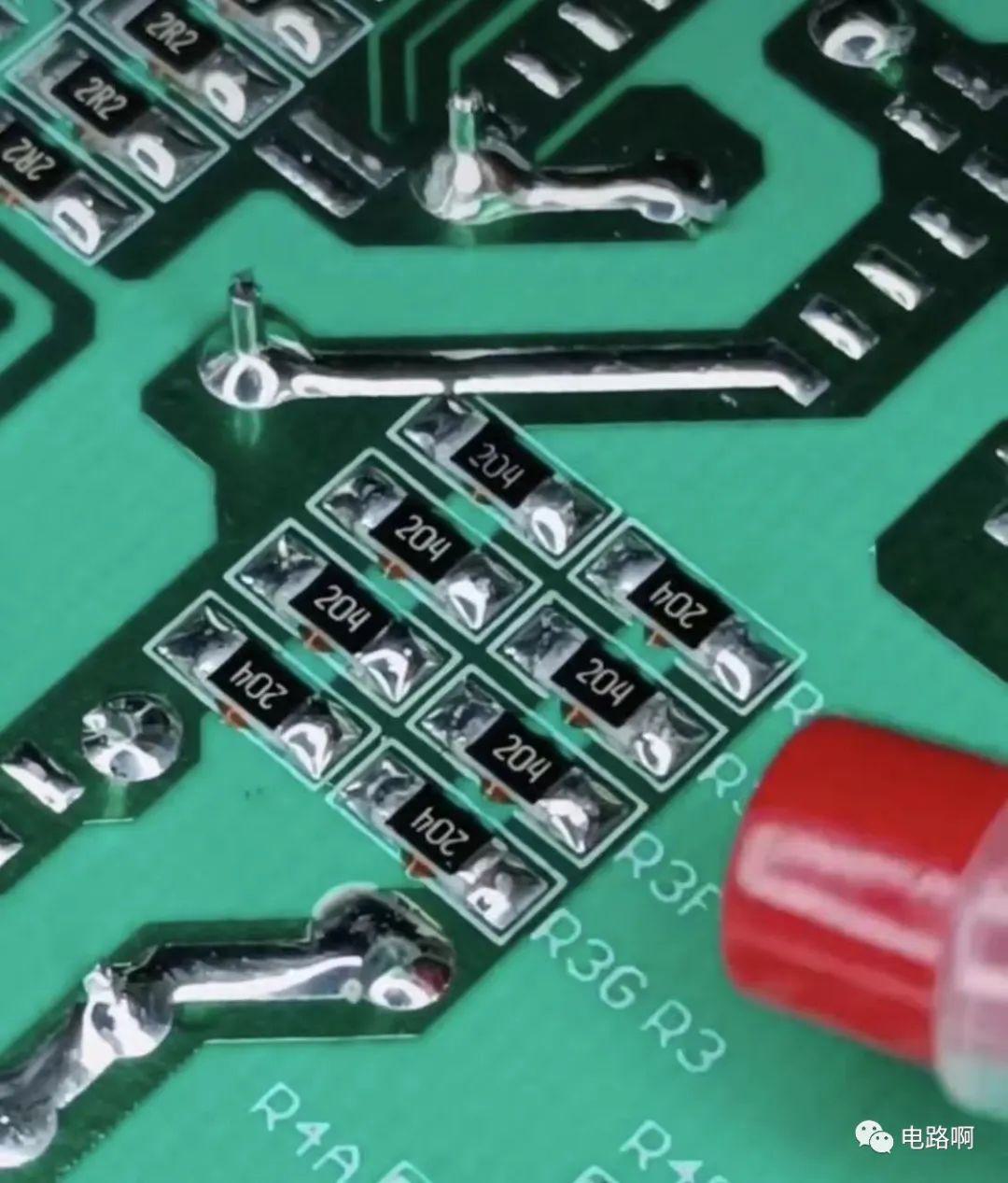

關于電阻的使用，很多做低壓供電電子產品的硬件工程師不關注耐壓，甚至不知道有這個參數。比如5V、12V供電，確實不用關注電阻的耐壓。但是需要知道有這個參數，不然后續可能在某些高電壓應用的項目上翻車。本文再用一個實例說明，電阻的使用，需要關注耐壓和功率。今天看到這樣一塊板子，有8個電阻擺得整整齊齊，它們是分別并聯后再串聯：

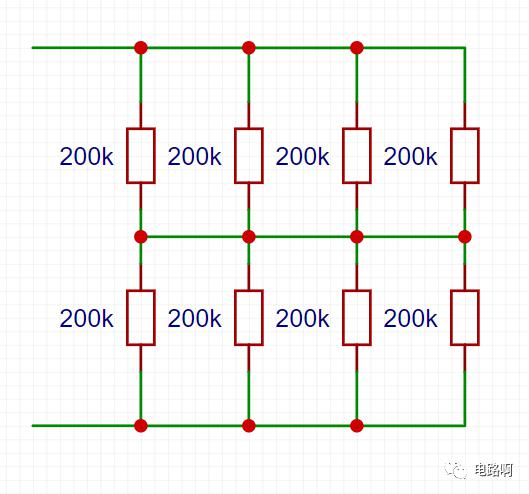

電路原理圖為：

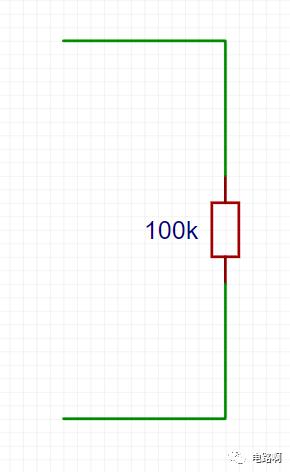

這8個200k歐姆的電阻，實際等效為1個100k歐姆的電阻：
那為什么不直接用1個100k的電阻呢？

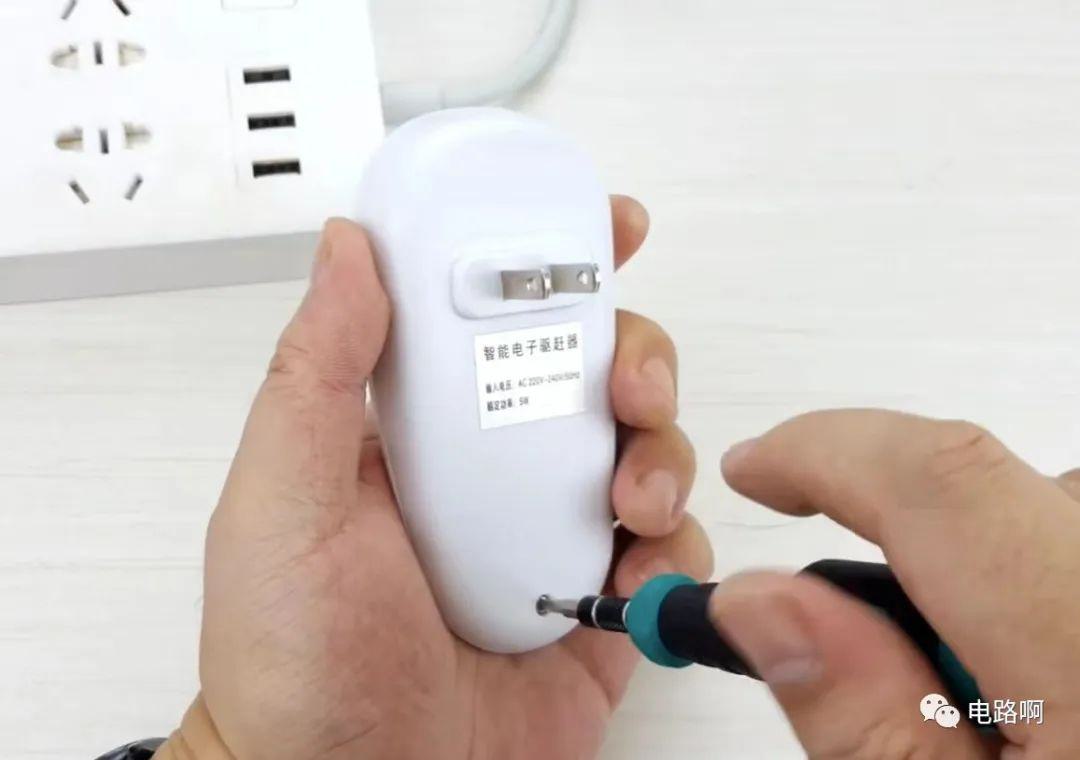

原因就是需要考慮電阻可以承受的耐壓值和功率。下面用之前講過的例子做一個回顧和分析說明。以下是回顧的內容。拆解了一個所謂“電子驅趕器”：

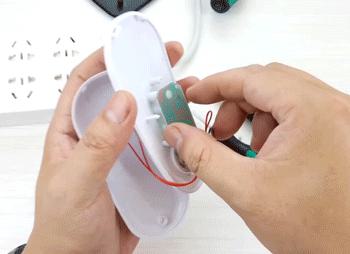

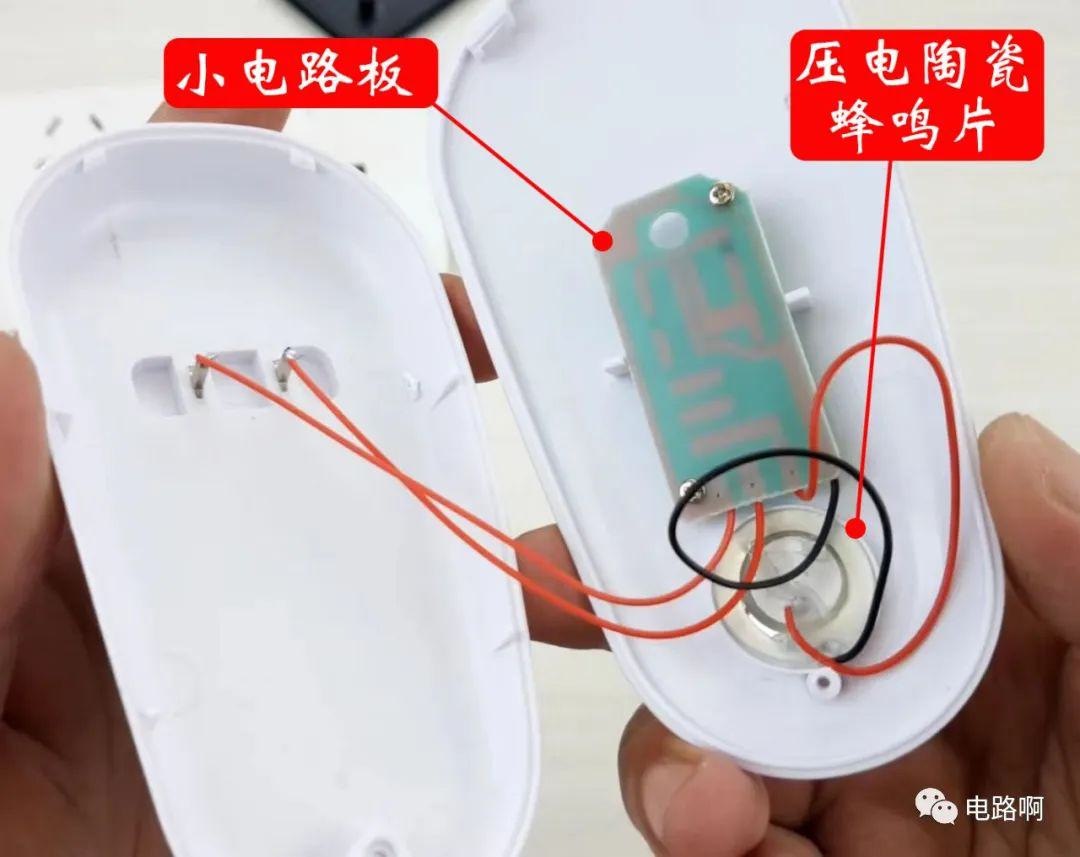

拆開后：

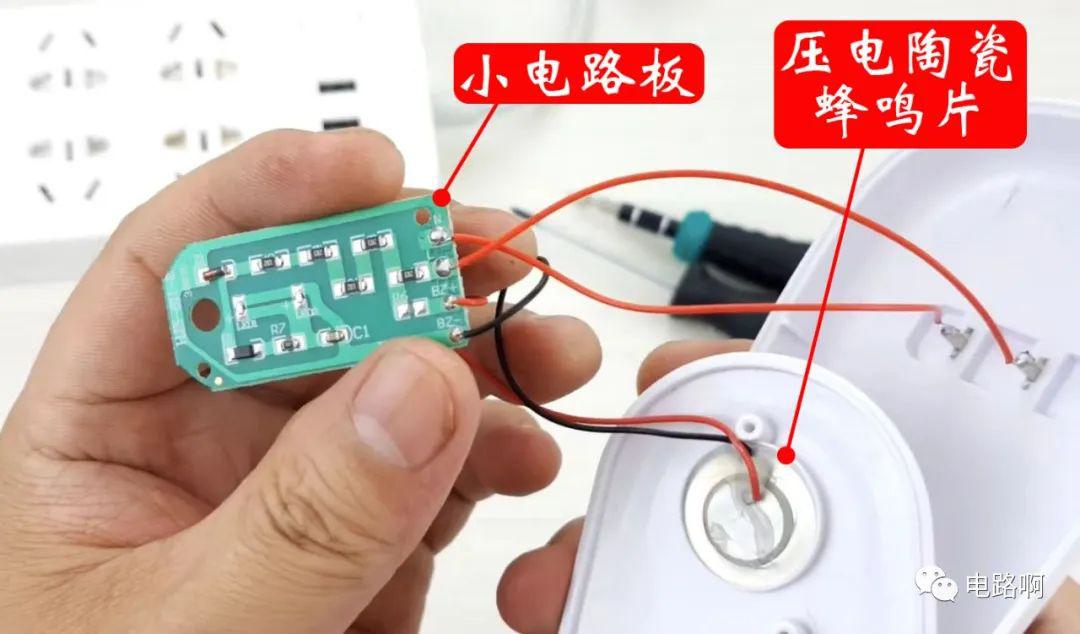

拿出小電路板：
小電爐板上的電路清晰可見：

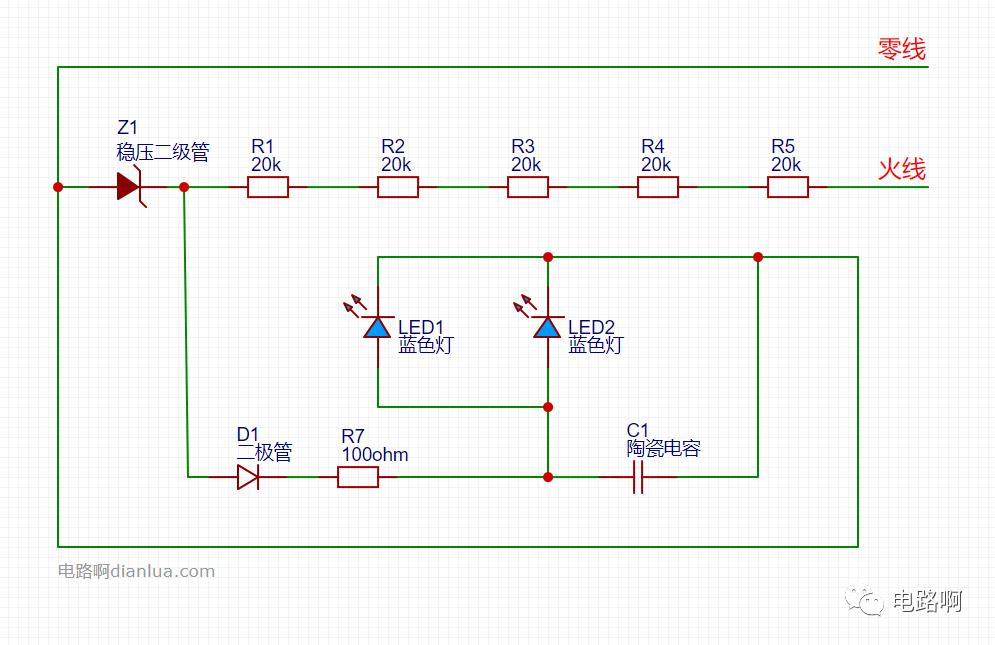

復原電路原理圖：

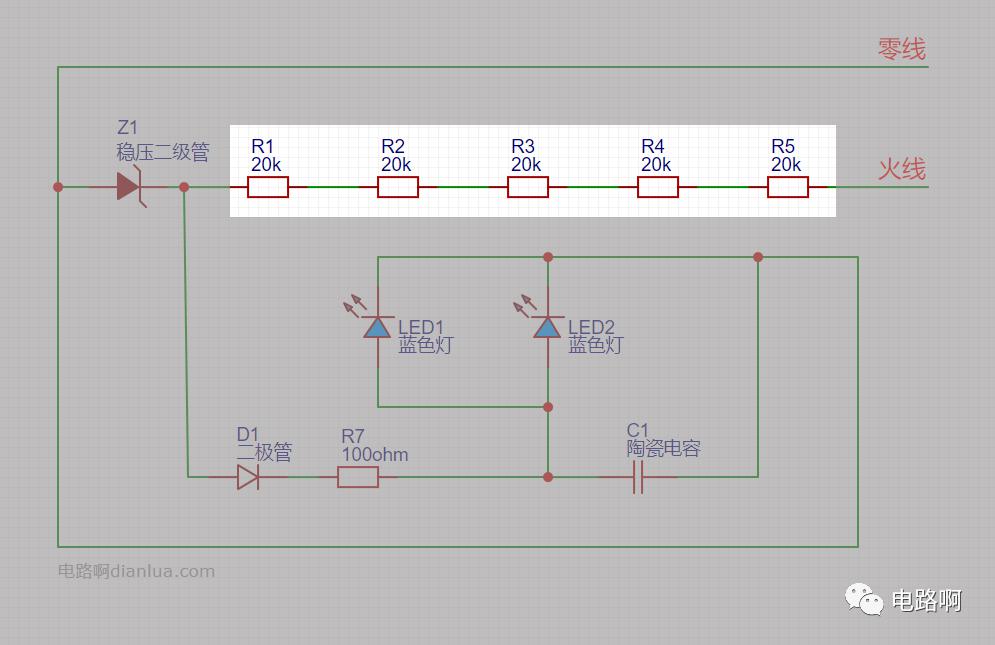

會發現上面有5個串聯的20k歐姆的電阻，封裝為0805：
這里沒有用1個100k歐姆電阻的代替，就是因為耐壓和功率的問題。

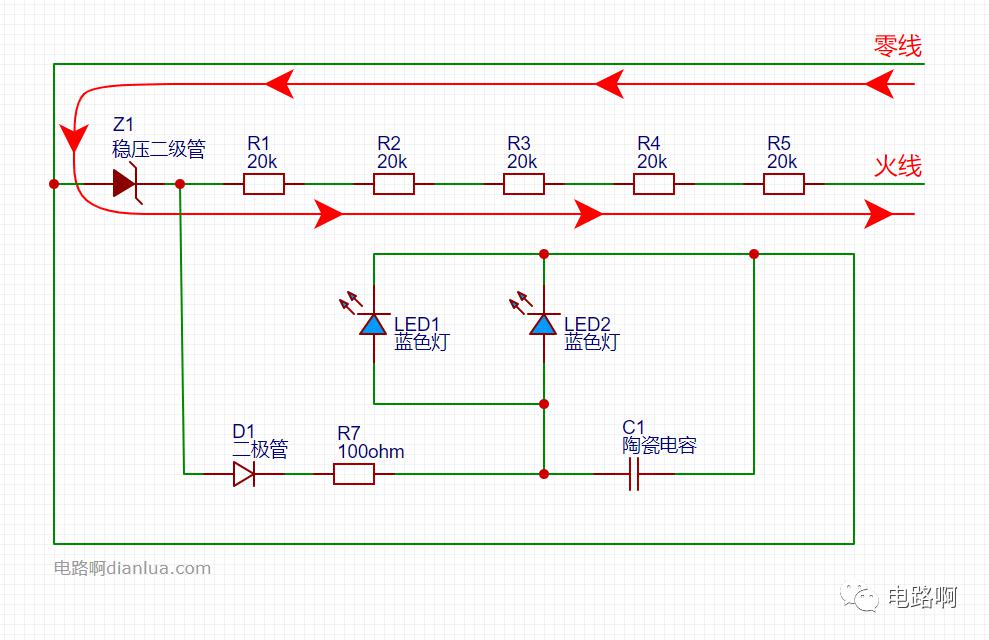

在電路工作時，會存在以下的回路：

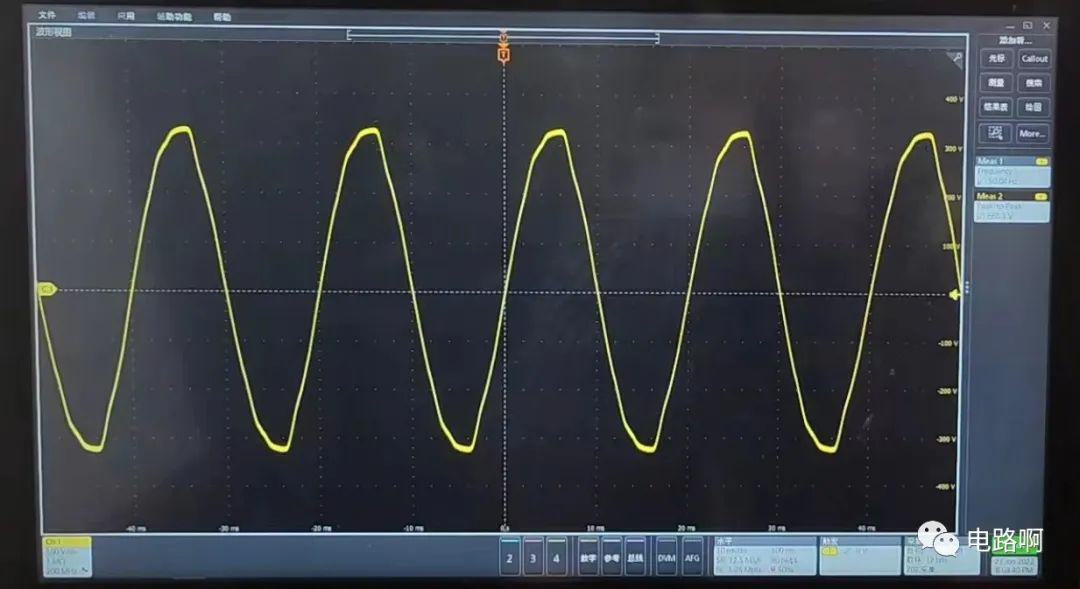

這個電路，用市電供電。市電的火線和零線間的波形如下：（示波器實測圖）
頻率：約50Hz峰值：約311V峰峰值：約622V

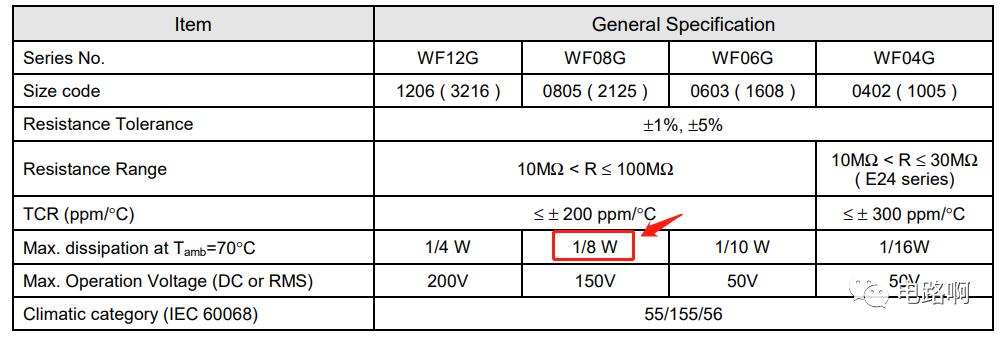

有效值：約220V下面讓我們來進行計算。1、功率。查看一份某廠家0805封裝貼片電阻的數據手冊：
可以看到0805封裝的電阻，額定功率為1/8瓦，即0.125瓦。如果用1個100k歐姆的電阻，最大功率會達到：U * U / R = 220 * 220 / 100000 = 0.484（瓦）注意這里的電壓U，用了市電的有效值220伏，沒有用最大值311伏。
這已經大于1個電阻的額定功率0.125瓦了，會導致電阻燒毀。

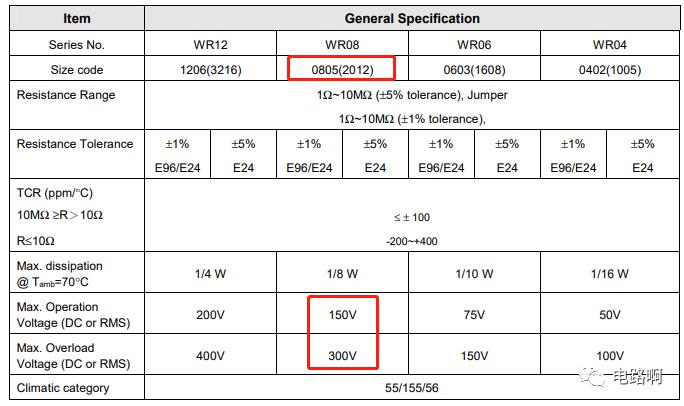

再算一下5個20k歐姆的電阻，總額定功率可以達到：0.125 * 5 = 0.625（瓦）大于0.484瓦，所以這里用5個20k歐姆的電阻。2、耐壓。查看另一廠家0805封裝貼片電阻的數據手冊：
可以看到，1個電阻的最高額定電壓為150V，最高過負荷電壓為300V，而市電的最高峰峰值為622V。所以1個電阻是不夠的，需要多個電阻進行分壓。實例分析就到這里，感謝大家閱讀。
下次再見！
