引言

在科學技術水平日益提高的今天,環境保護問題逐漸成為人們重視的對象,汽車產業中的環保問題便成為了當代學者討論的熱點,新能源汽車應運而生。無論是實際使用汽車的消費者,還是管理汽車產業的政府機構,都對新能源汽車的發展抱有很高的期待,因此針對新能源汽車的相關研究漸漸發展起來。本文以新能源汽車為出發點,設計研究其底盤制動控制系統,意在保持正常制動功能的基礎上,對制動過程中的能量回收與再生提出更高的要求,設計更為先進的軟硬件以支持對制動能量的充分再利用。

1新能源汽車

隨著科技的發展,能源與環境問題逐漸成為社會的焦點,人們也開始將關注點逐漸轉移到節能環保的產品上來。汽車的保有量不斷增加,汽車產業所帶來的環境問題也日益嚴重,因此新能源汽車的出現,恰好順應了發展的潮流。新能源汽車是不以汽油、柴油為動力的汽車,其有利于節能、環保和減排,極大地減少了對環境的破壞,并且可持續性較強。

1.1新能源汽車概述

新能源汽車主要有混合動力汽車(HEV)、純電動汽車(BEV)、燃料電池汽車(FCEV)、氫發動機汽車以及燃氣汽車等。隨著新能源汽車的發展,全球在用的乘用性新能源汽車已經達到了82萬輛以上,產業規模也上升到了200億美元,預計2020年全國新能源汽車產量將會達到2000萬輛以上。我國的新能源汽車進入了快速發展的時期,政府也對新能源汽車產業進行了大力扶持,部分城市開始實行購車補貼政策,逐漸進行新能源汽車的推廣試點,然后過渡到對新能源汽車的全面扶持階段。

1.2新能源汽車優勢

新能源汽車最明顯的優勢就是在使用過程中,相比于傳統能源汽車更加環保,同時其使用成本也大大降低。對于能源的利用效率,傳統能源汽車僅為50%左右,而混合動力汽車的能源利用率高達90%。傳統能源汽車的能源轉化率僅為16%,新能源汽車為30%,大大高于前者。對于環境保護,新能源汽車相比于傳統汽車,尾氣污染減少近50%,而純電動汽車更是達到了零尾氣污染的狀態,擁有著極高的環保效能。在成本上,新能源汽車例如電動汽車,電力成本遠遠低于傳統的燃油,有著顯著的成本優勢。

同時,隨著各國政府加大對新能源產業的扶持力度,新能

源汽車也得到了極大的發展。我國是目前全球?qū)π履茉雌囇a貼力度最大的國家,對于消費者來說,不僅降低了購車成本,也增加了其購買能力,促進了產業的發展。與新能源汽車對接的其他行業如國家電網,在城市多處建造了新能源汽車的充換電站,完善了基礎設施,方便了廣大消費者使用新能源汽車。

1.3新能源汽車面臨的問題

電動汽車在節約能源和降低污染方面都達到了普通汽車不能比擬的程度,但是對于這種新興的交通工具,其自身也面臨著一些問題亟待解決,然后才能更好地適應當今社會激烈的市場競爭。

就目前的研究來看,純電動汽車的最大行駛里程在

300km左右,但這只是純粹的實驗性數據,并沒有在現實的交通環境中進行實際測量和考察,所以到底能否達到這個數字還很難說。另外,很多城市尤其是北京、上海等一線大城市,交通繁忙,加之道路狀況較差,電動汽車在行駛過程中會因為制動等問題耗費很多能量,導致行駛里程大大縮短,所以這個問題嚴重限制了電動汽車在城市中的推廣應用。因此,以環保理念為基準,進行制動能量回收與再生便成為增加續航里程的首要方案。

2面向新能源汽車的車輛控制制動系統

在正常運行中,制動能量回收是純電動汽車有別于傳統汽車的最大優點。在制動能量回收的過程中,機械能轉化為電能和熱能,電能儲存于儲能裝置中,此部分能量可以再次用于驅動車輛運行,實現能源的循環利用:而熱能則直接散發到環境中,無法回收。制動能量回收可以增加車輛的續航里程,提高能源的利用率。

本文所述底盤控制器即車輛控制制動系統,硬件上包含電子控制單元(ECU)與液壓控制單元(HCU)兩部分,針對新能源汽車的特點,在傳統汽車控制器上進行改進與升級。ECU采用英飛凌TC233最新芯片技術,升級了EPB(電子駐車制動系統)的控制電路:同時采用了更大的內存容量,可支持內存擴展和軟件刷寫功能,提升了硬件的可靠性和耐久性:改進了電磁閥的設計,降低了閥體工作時的液壓波動,從而更好地改善了噪聲和舒適性:采用了更高耐久性能和更低工作噪聲控制的馬達,且該馬達的電磁兼容性要求更高,能更好地滿足系統需求。同時該底盤控制器采用了符合全球規范和標準的VDA30500-100EPB集成技術,基于全球最高要求的AUTosAR軟件系統架構進行軟件開發,滿足全球最高等級的1s026262功能安全規范。

2.1硬件升級

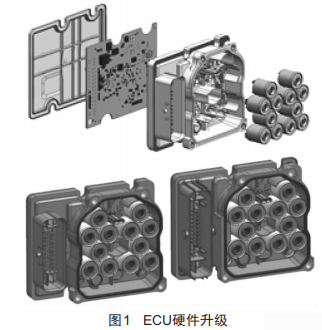

(1)電子液壓控制單元(EHCU)硬件升級:在原有EHCU基礎上,面向新能源汽車的特性與要求,對其進行設計與改進。ECU的MCU采用了英飛凌TC233最新芯片技術,ECU設計升級了EPB的控制電路,同時采用了更大的內存容量,可支持客戶端的內存擴展和軟件刷寫功能。如圖1所示,新的ECU集成了EPB的控制電路,左側的控制器接口從38針升級為46針。

(2)隔離閥(1s0Valve)設計優化:在隔離閥內加入了帶有唇型密封圈的單向閥,使得隔離閥工作時的泄漏量由12mL/min下降至0.2mL/min,從而提升了閥的防泄漏功能。新的隔離閥使用3/64英寸超小直徑的行程桿,并適當增加了第一段氣隙,從而大幅降低了電磁閥工作時產生的噪聲,在控制器工作過程中給駕駛員帶來更舒適的體驗,如圖2所示。

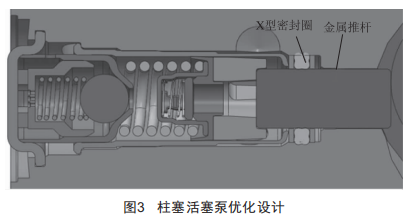

(3)柱塞活塞泵優化設計:使用高強度金屬的活塞推桿,使整個活塞泵的耐久性能大幅增加,由原來的連續工作45h增加至149h。新設計的x型密封圈,能保證活塞泵在長時間工作的同時不會有制動液外泄,如圖3所示。

(4)新增降低噪聲的組件一計量閥:采用特殊設計帶有流量槽的深拉伸閥座,使制動液在通過計量閥時,流量由小逐漸增大,平緩過渡,減少了控制器工作時的噪聲。

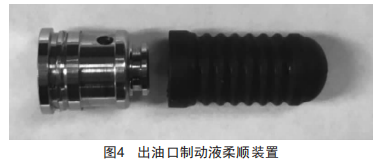

圖4為另一新增降低噪聲的組件一出油口制動液柔順裝置:采用獨特的可壓縮的EPDM橡膠套管,在內部制動液壓力增大時,會壓縮橡膠套管,使制動液在排出模塊時始終保持平緩柔順的流速,給予駕駛員良好的駕車體驗。

2.2算法升級

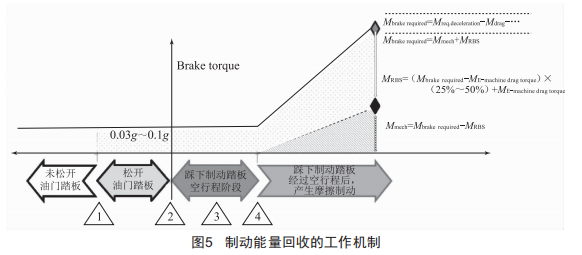

對于新能源汽車,制動能量回收是一項重要任務。制動能量回收的工作機制如圖5所示。

(1)ME-machinedragtorque:駕駛員松開油門踏板時,考慮0.05g~0.1g的滑行電機回饋減速度(48V弱混項目可能要減少到0.03g,取決于客戶可接受程度)。

(2)駕駛員踩下制動踏板。

(3)經過空行程后,控制電機回饋扭矩提供額外增加的車輛減速度的25%~50%(空行程由制動踏板開關、主缸壓力或行程傳感器來偵測)。

(4)踩下制動踏板后,電機與液壓制動力矩協作以達成駕駛員所要的制動力。

實用的制動能量回收系統的功能算法應滿足以下要求:

(1)滿足制動的安全要求。剎車過程中,對安全的要求是第一位的。

(2)需要找到電機制動和機械制動的最佳覆蓋區間,在確保安全的前提下,盡可能多地回收能量。

(3)具有能量回收系統的電動汽車的制動過程應盡可能地與傳統的制動過程近似,符合駕駛員的制動習慣與踏板回饋感,這將保證在實際應用中系統有吸引力,可以為大眾所接受。

2.3軟件升級

為了使ECU軟件的設計具有高度靈活性,并能靈活地滿足底盤系統日趨復雜的功能集成要求,ECU軟件架構設計以汽車行業主流軟件架構AUTosAR為基礎,并遵循AUTosARICC3的實現要求。

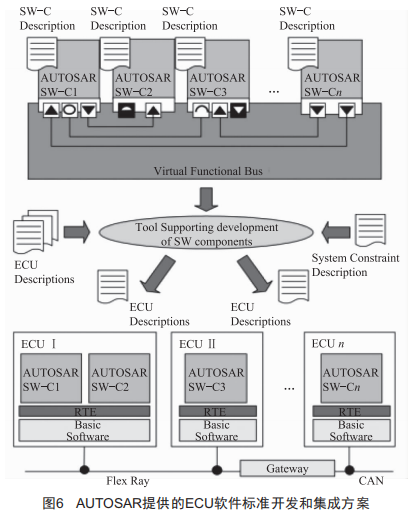

AUTosAR作為汽車行業主流開發平臺,為ECU軟件開發提供了標準的開發和集成方案(圖6),基于該方案AUTosAR定義了ECU軟件標準架構,其中包括系統服務、通信服務、內存服務、硬件抽象、MCAL等標準ECU基礎軟件,使得ECU的開發效率大大提高,并增加了ECU軟件集成的靈活性。目前,全球各大汽車制造商都已開始要求采用AUTosAR進行汽車電子產品的開發。

為了滿足ECU對不同應用功能的靈活性要求,ECU軟件配置與集成主要包括預編譯軟件配置、后編譯軟件配置、功能標定等過程。

2.3.1預編譯軟件配置

根據應用的不同要求,ECU在集成時,可以配置需要的軟件組件進行編譯,以最大程度地優化ECU的執行效率和代碼空間。

2.3.2后編譯軟件配置

為了對ECU軟件的功能進行優化,以滿足不同車型或應用的要求,ECU軟件可以在編譯后,通過修改軟件參數完成軟件的電氣接口配置、系統配置及功能配置,增大軟件集成和釋放的靈活性。

2.3.3功能標定

最后,ECU軟件通過實車標定過程,使ECU軟件在整車平臺的性能達到最優化。

3制動能量回收與再生功能設計

在控制器中為新能源汽車的能量回收與再生設計相應功能,集成到電子控制單元ECU中,即能量回收控制(RegenBrakeControl,RBC)與拖滯力回收控制(RegenDragControl,RDC),在MATLAB/simulink中進行建模。

3.1能量回收控制

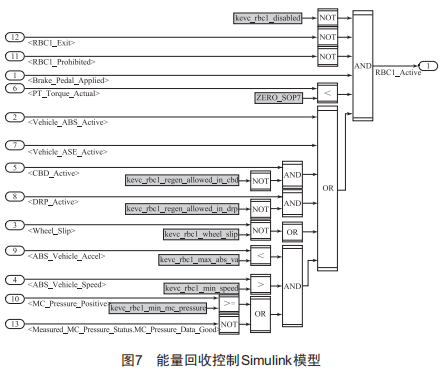

該技術最關鍵的是需要找到電機制動和機械制動的最佳覆蓋區間,在確保安全的前提下,盡可能多地回收能量,同時要保持制動踏板回饋感的一致性。RBC包含RBCl和RBC2,RBCl主要用于告知VCU車子即將進入主動安全模式,需要VCU及時退出能量回收:RBC2主要用于在高附路面踩制動踏板時,指揮VCU做能量回收。simulink模型如圖7所示。

3.2拖滯力回收控制

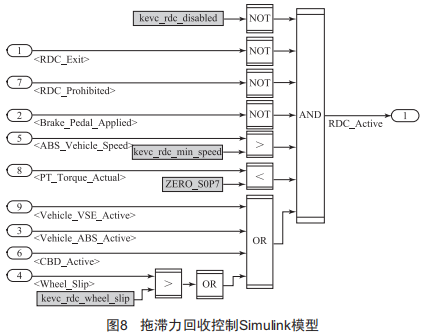

該技術的關鍵是防止車輛抱死,失去控制。當進入低附,VCU在松開油門時做能量回收,隨著滑移率的上升,有可能會出現抱死,RDC主要用于在出現可能的抱死前提前介入,指揮VCU合理退出能量回收,以確保不會影響進入主動安全模式。simulink模型如圖8所示。

3.3制動能量回收策略

針對新能源汽車能量回收,制定兩種可能的策略,即上述兩種功能:在高附路面RBC以及低附路面RDC。簡單的邏輯關系如圖9所示。

RBC:通過指揮回饋力矩,讓回饋力矩在制動踏板踩下時,依據VCU所提供的最大可實行的回饋力矩、車子的減速度以及駕駛員使用制動踏板的情況,優化電機制動和機械制動的最佳覆蓋區間,動態指揮VCU調整或增加回饋力矩,以增加制動能量回收率。RBC的指揮命令會動態配合車子的車速與減速度來產生與駕駛者的意向相符且近似線性的綜合疊加總制動力矩,以維持平順的制動踏板回饋感。RBC的指揮命令也會讓回饋力矩做適時適量的調整或退出以確保車子在進入ABS/EBD/ESC時其控制功能的表現不被影響,以維持車子的穩定性。

RDC:當進入低附,VCU在松開油門時做能量回收,隨著滑移率的上升,有可能會出現抱死,RDC在出現可能的抱死前提前介入,指揮VCU合理退出能量回收以確保不會影響進入主動安全模式。RDC的指揮命令也會讓回饋力矩做適時適量的調整或退出以確保車子在低附路面時可能進入ABS時其功能的表現與車子的穩定性。

4結語

本文介紹了新能源汽車及其發展性與時代性的特點,針對新能源汽車的特點對已有的傳統汽車底盤控制器進行改進,升級EHCU設計使之適應新時代的汽車,并提升性能;設計研發RBC、RDC功能以更好地完成制動能量回收與再生的目標。不足之處在于暫缺大規模的實車測試,缺少實際對比數據,仍需要進一步研究。
