1工程背景

按照國家煤電節能減排升級改造行動計劃的要求,四川省啟動了三個示范試點項目,其中之一就是福溪電廠。四川福溪電廠為2×600Mw超臨界"w"火焰鍋爐燃煤發電機組,兩臺爐同步建設脫硝脫硫裝置,于2012年全部投產:為使該廠煙氣污染物達到超低排放的目標,擬從脫硝、除塵及脫硫系統三個方面予以改造升級,實現燃煤電廠的節能減排目標。

2改造方案的采用

本工程在改造技術方案選擇中,本著環保節能并重的原則,大量研究采用先進技術,目標鎖定接近燃氣機組排放的高標準。由于"w"火焰鍋爐實施超低排放改造在四川省內尚屬首次,面對技術難點多、無成熟經驗可循、改造能否成功等多種不確定因素和壓力,積極開辟節能環保新模式。本次改造的系統主要有四部分:脫硫系統增容提效改造、脫硝系統增容提效改造、電除塵系統增容提效改造及風機增引合一改造。

2.1降塵方面—電除塵系統改造

原系統:福溪電廠原每臺爐設置了兩臺雙室五電場電氣除塵器,除塵效率≥99.8%:經脫硫裝置后,兩臺機組的煙塵排放濃度低于30mg/Nm3。

改造要求:排放濃度不高于10mg/Nm3。

改造工藝的類型:設置低溫省煤器:采用旋轉極板:部分改為布袋除塵型式。

改造方案的選擇:結合目前在用的除塵裝置和燃煤種類,在比對多種改造工藝的優缺點后,最終決定本次改造將原靜電除塵器的末級電場改為旋轉極板,相應調整電控設備及輸灰系統管道。

2.2脫硝方面—脫硝系統改造

原系統:福溪電廠采用的選擇性催化還原法(sCR)脫硝裝置,結構為2+1模式,脫硝效率>85%:2015年#1/#2機組脫硝裝置進口NoC濃度平均值為549mg/Nm3,脫硝裝置出口NoC濃度平均值103mg/Nm3。

改造要求:煙囪出口NoC排放濃度不高于50mg/Nm3。

改造方案的選擇:根據電廠實際運行和煤質情況,結合改造要求,本次改造需將脫硝效率提高至93.75%。根據目前國內工程來看,通常采用的單設sCR或sNCR工藝均不能達到如此高的脫硝效率,因此決定采用sNCR/sCR混合脫硝工藝。本次新增sNCR脫硝裝置(降低sCR進口NoC濃度),sNCR的還原劑采用尿素溶液,同時更換下部兩層催化劑,采用單元長度更長的催化劑(增加sCR裝置的催化劑體積,提高sCR裝置的脫硝

效率)。

2.3脫硫方面一脫硫除塵一體化改造

原系統:福溪電廠采用石灰石-石膏濕法脫硫、一爐一塔:在燃用設計煤種、鍋爐BMCR工況下,#1/#2爐脫硫裝置s02入口濃度為11000/9192mg/Nm3,脫硫效率為96.37%/96.5%。

改造要求:脫硫裝置出口煙氣粉塵、s02排放分別小于10mg/Nm3和35mg/Nm3。

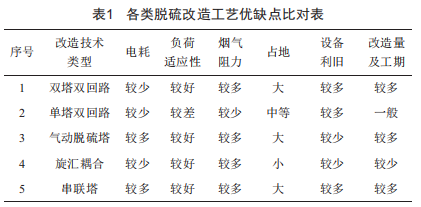

改造工藝的類型:雙塔雙回路技術、單塔雙回路技術、氣動脫硫塔技術、旋匯耦合技術和串聯塔技術,對比分析如表1所示。

改造方案的選擇:如要實現s02排放低于35mg/Nm3,改造后的脫硫裝置脫硫效率需達到99.7%。本次脫硫改造工藝從電耗、負荷適應性、煙氣阻力、占地、設備利舊及工期等多個方面綜合考慮,最終選定雙塔雙回路方案,其具備業績較多、電耗較少、負荷適應性較好、設備利舊高、適應性強等優點,也方便了以后設備檢修維護。本次改造新增了吸收塔、煙道、1級吸收塔設施漿液給料泵、吸收塔漿液循環泵、漿液旋流泵、石膏排出泵、電加熱器、密封風機等建構筑物。在原#1吸收塔東側布置有新建#1吸收塔、煙道、吸收塔漿液循環泵、漿液旋流泵和石膏排出泵等建構筑物,在原#1煙道下布置有電加熱器、密封風機等建構筑物:在原#2吸收塔西側布置有新建#2吸收塔、煙道、吸收塔漿液循環泵、漿液旋流泵和石膏排出泵等建構筑物,在原#2煙道下布置有電加熱器、密封風機等建構筑物。

2.4節能方面一增引合一改造

原系統:每臺鍋爐配2臺靜葉可調軸流式引風機和1臺動葉可調軸流式脫硫增壓風機。

改造要求:取消脫硫旁路,必須增引風機合并,且能有效降低運行費用,提升系統運行可靠性。

改造方案的選擇:拆除脫硫增壓風機,根據煙氣阻力重新確定引風機型號,在咨詢相關廠家后,選擇了雙級動調風機:并隨之調整相關的煙道及電控系統等。

3取得的成效

改造完成后,機組滿負荷運行排放數據為:N03含量40.6mg/Nm3,s02含量12.77mg/Nm3,煙塵含量5.14mg/Nm3:氮氧化物、二氧化硫和煙塵排放濃度均低于管控指標,符合《煤電節能減排升級與改造行動計劃(2014一2020年)》中"嚴控大氣污染物排放"的控制目標,標志著福溪電廠接近了燃氣機組排放限值:同年順利通過了考核驗收組的驗收。

超臨界"w"火焰鍋爐超低排放改造的成功,為燃煤電廠可持續發展走出了一條新路,為在役運行的同類機組改造提供了優質可循案例和寶貴經驗,對進一步提升煤電高效清潔發展水平,具有十分重要的示范帶動意義。

4實施過程中遇到的問題及改進建議

在超低排放改造過程中,如何統籌協調好節能、減碳、節水以及其他常規污染物控制之間的相互關系,是切實提升超低排放綜合效益的關鍵,但目前該問題尚未得到很好的解決。如:采用sNCR工藝因向爐內噴入了大量的尿素溶液,對鍋爐效率有所影響?，F(xiàn)階段經鍋爐廠測算,對鍋爐排煙溫度基本無影響,但排煙熱損失有所增加,鍋爐效率降低約0.5%,發電標煤耗升高約1.6g/kw·h,機組經濟性有所降低。催化劑效率提高導致s02/s03轉換率高,煙氣中的s03數量增加。高脫硝效率需要使用更多的氨,也將使氨逃逸增加:s03與NH3反應產生硫酸氫銨,加大下游空預器堵塞風險,應加強下游空預器防止堵塞的措施。

超低排放改造工藝技術的選取主要考慮的因素應為機組實際情況,一爐一策,應避免環境效益差、經濟代價大、能源消耗高、二次污染多的超低排放改造。在對本工程的超低排放改造技術應用以及現場實際實施過程進行總結的基礎上,對燃煤電廠超低排放改造技術選擇提供以下三點建議:

(1)在選擇技術路線時,要具體問題具體分析,根據電廠自身燃煤情況和機組情況來選擇適合的超低排放改造技術。

(2)超低排放改造技術選擇不僅要考慮技術的先進性,同時要兼顧技術經濟性,尤其要選擇具有節能潛力的超低排放改造技術。

(3)提高管理和運行水平,作為超低排放改造的技術補充。要實現超低排放的目的,技術是主要方面,但管理和運行水平也是很重要的一方面,不能把所有問題的解決都依托于技術手段實現,如果在采用適當技術手段的情況下,同時提高管理和運行水平,超低排放改造會更加經濟,效果會更好。
