2.2.3 原理圖符號的概念及作用

所謂的原理圖符號，就是在繪制原理圖時，需要用一些符號來代替實際的元器件，這樣的符號就稱為原理圖符號，也稱為原理圖庫。它的作用就是用來代替實際的元器件。在做原理圖符號的時候，不用去管這個元器件具體是什么樣子，只需要匹配一致的管腳數目即可，然后去定義每一個管腳的連接關系就可以了，如圖2-21所示。

圖2-21 TF卡座的原理圖符號展示

2.2.4 PCB符號的概念及作用

PCB符號，也叫PCB封裝，就是把實際的電子元器件，芯片等的各種參數，比如元器件的大小，長寬，直插，貼片以及焊盤的大小，管腳的長寬 ，管腳的間距等用圖形方式表現出來。PCB封裝的作用，就是把元器件實物按照1：1的方式，用圖形的方式在PCB繪制軟件上體現出來，以便繪制PCB版圖時調用。進行PCB封裝繪制時，必須保證與實物是一致的。如圖2-22所示。

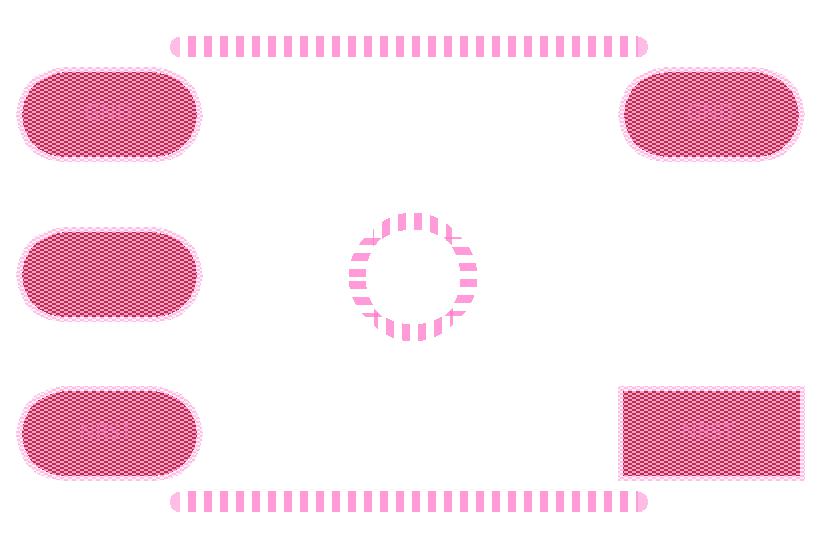

圖2-22 PCB封裝圖
