引言

在分析、設計控制系統的過程中,數學模型的建立至關重要。依靠數學模型,可以對系統的運動特性和輸入輸出關系有進一步的認識。實驗室電加熱鍋爐溫控系統在經過一系列的參數調整之后可以完成對溫度的較好控制,但在實際應用中,由于溫度變化是個緩慢的過程,有一定的滯后性,這就使得溫控系統參數的調節往往需要較長的時間。

通過建立數學模型和仿真即能快速地將參數變化和溫度變化趨勢對應起來,仿真結果相較于實驗結果更快速,因此,溫控系統數學模型的研究對于實際系統參數設定及調整具有重要意義。

1數學建模方法

數學模型是對系統運動規律的定量描述,在解決實際問題的過程中,首先要建立被控對象的數學模型,簡稱"建模",系統建模主要有機理分析建模和系統辨識兩大類方法。

機理分析建模方法是利用物理、化學等定律,推導出能夠描述系統特性及內在結構的數學表達式,即機理模型。在系統結構不太復雜的情況下,機理建模具有一定的優勢,更能反映系統各環節間的相互聯系,體現局部環節的輸入及輸出關系,便于找到問題的癥結所在。當然,由于機理建模往往需要對系統的運行進行簡化和假設,所建模型與實際系統之間難免存在誤差。

系統辨識是現代控制理論中的重要分支,通過辨識建模是建立在大量實驗數據基礎之上的。辨識建模就是通過估計系統的重要參數,建立模仿真實系統運行的模型。依據某一準則,從一組模型中篩選出一個與數據擬合得最好的模型,進而描述研究對象的靜態或動態特性。

系統辨識建模只與系統的輸入輸出關系有關,且依賴于被控對象正常運行或?qū)嶒?yàn)時所得數據,因此,建模被控對象必須能夠進行實驗。

通過辨識所得模型難以有效反映系統的內在信息及系統本質。經典的系統辨識方法有:脈沖響應法、階躍響應法、頻率響應法、最大似然法和最小二乘法等,其中,最經典、應用最廣泛的是最小二乘法。

機理建模和辨識建模都存在一定的優缺點,最有效的方法是將二者結合起來。人們?cè)诮r(shí),可由機理分析提出模型結構,比如系統的類型或階次等,為了準確地描述系統的定量關系以及避免建模誤差,則采用實驗數據確定出模型參數。

2數學模型的建立

2.1機理模型的建立

本文以PCT-Ⅱ型過程控制實驗系統中的電加熱鍋爐為控制對象,鍋爐采用不銹鋼材質。加熱層(內膽)和冷卻層(外套)都設有溫度傳感器,傳感器選用Cu50。由于機理模型能夠反映溫控系統各環節間的聯系及內在屬性,所以,首先對系統進行機理建模。

由熱力學第一定律的內容可列寫如下微分方程:

式中,O為單位時間內電阻絲產生的熱量:c、c水分別為鍋爐加熱絲及水的質量:7、7水分別為加熱絲及水的比熱容:l0、l0'分別為加熱前、后內膽水溫:s為不銹鋼傳熱系數:S為傳熱面積。

u為鍋爐加熱絲電壓,由于O與u之間呈非線性的關系,因此,需采用將非線性近似線性化的方法,即選取一個平衡點(O,u0),在該點處做曲線的切線,得K'=AO/Au。

于是,上述微分方程可寫為:

式中,l為加熱鍋爐時間常數,l=c7/(sS+7水c水):Al為溫度差,Al=l0'-l0:K為加熱鍋爐傳熱系數,K=K'/(sS+7水c水)。

在零初始條件下,對上式進行拉氏變換,所得傳遞函數即可描述爐內溫度變量對輸入電壓變量響應關系:

2.2機理模型基礎上辨識建模

由于加熱鍋爐的內膽溫度與外套溫度之間存在耦合,耦合關系的改變會導致傳遞函數的改變,且耦合系數隨爐內溫度變化呈較強的非線性特性,所建數學模型的適應對象范圍小,所以,在機理建模的基礎上進行較簡單的多變量系統辨識,假設系統的模型在某個較小范圍內不變,通過采集數據,完成系統數學模型的建立。

具體實驗過程如下:設定內膽的初始電壓為18(內膽設定范圍0~75,對應0~220V),加熱內膽水溫至穩定不變。保持外套電壓開度不變,輸入階躍信號,將內膽電壓給定由18升至25,設定采樣周期為20s,記錄內膽水溫值變化過程,直到采樣值保持穩定,停止實驗。內膽水溫?cái)?shù)據記錄如下:60 .7 ,62 .0 , 63.0,64.2 ,65.0,66.0,66.8 ,67.0,67.6,68.1,68.3,68.8 ,6 9.1,69.4 ,69.7,70.3,70.7,71.1,71.6,71.9 ,72.3,72.6,72.8 ,73.0,73.2 ,73 .5,73.7,73.8,73.9,74.1,74.1,74.2,74.3,74.4,74.4 ,74.5,74.6,74.6 ,74.6 ,74.6。

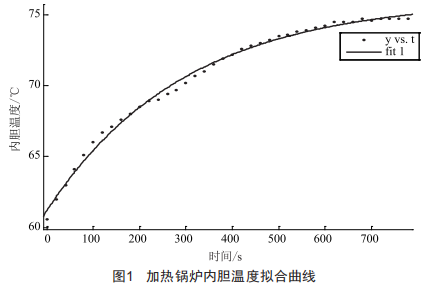

由機理建模所得數學模型,我們可以假設對象的傳遞函數為一階,利用MATLAB仿真軟件的線擬合工具箱對所采集到的數據進行線性擬合,得到輸出溫度擬合曲線如圖1所示。

進而求得模型各參數的值,并得到傳遞函數為:

3數學模型的仿真應用

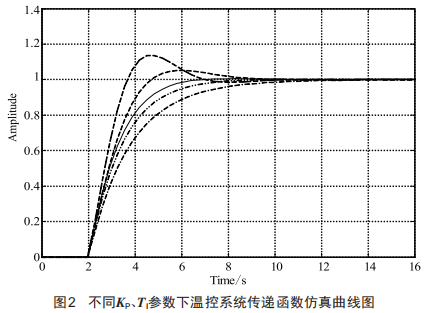

得到系統的數學模型之后,就可以完成PID調節器參數的整定,該溫控系統主要是對比例參數KP、積分時間常數TI這兩個參數的調整。根據所得傳遞函數選擇若干組KP、TI參數值,通過MATLAB仿真,比較各組參數下仿真曲線響應速度及超調量,如圖2所示。

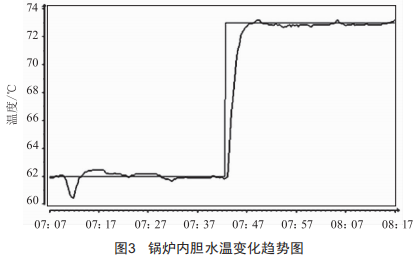

由圖2可知,實線所對應的KP、TI參數值對該模型下的控制效果較好,因此,將該組數據作為實驗溫控系統PID參數整定的初始值,在實驗中,將內膽水溫設定值由62℃變化至73℃時,由組態界面觀測內膽水溫變化曲線如圖3所示。

由圖3可以看出,依據數學建模所得參數對實際溫控系統具有指導作用,內膽水溫調節時間較短,基本可以做到無超調,控制效果較好。

4結語

本文通過對溫控系統特性的分析對控制對象完成了機理數學模型的建立,在此基礎上,采用系統辨識建模方法,根據采集到的大量實驗數據,對各參數值進行了確定及修正,最終確定了數學模型。有了精確的數學模型,通過對不同PID控制參數下傳遞函數的MATLAB仿真,確定了實驗最佳KP、TI初始值。實驗結果證明,該組參數能夠獲得較小的超調量和較短的調節時間,數學模型的建立及仿真能夠?qū)?shí)際系統參數設置及調節起到指導作用。
