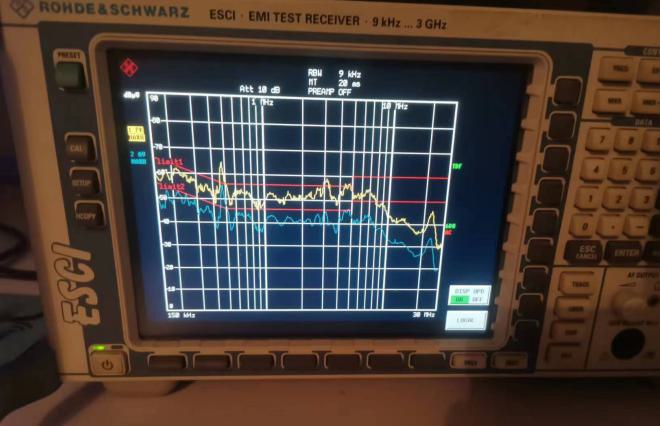

昨天測試工程師將最近項目設計的板卡拿到EMC實驗室做摸底測試，由于排班比較忙，和我說要到凌晨3點左右才能安排，早上會和我通報測試情況。我其實是挺有信心的，畢竟也只是改版設計，關鍵走線以及芯片處都做過仿真，基本問題不大的。然而今天一大早起來就收到實驗室發來的測試Fail的圖，瞬間被打臉了。。。如下圖所示，測試標準為EN55032，EMI電源端口B類設備傳導性放射限制線處，準峰值QP和平均值AVG都有不同程度的超標。

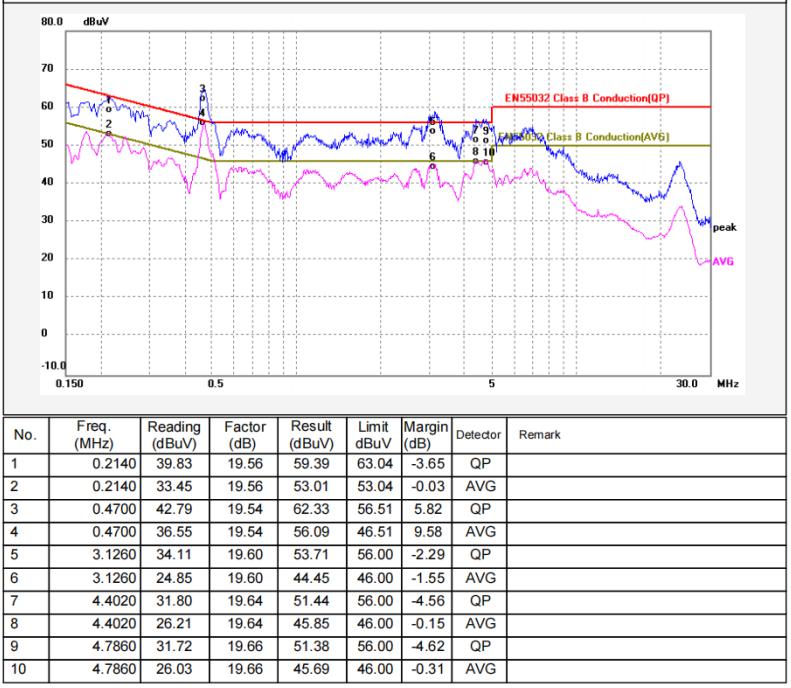

由于圖片不是很清楚，我讓測試工程師和技術員測試好后，生成報告給我看下。如下圖所示，F(xiàn)ail頻點主要集中在0.47MHz頻點處，一般這個頻點超標的話都是差模信號，電源這邊濾波不是很好，后面共模信號分量也比較大，可能是共模線圈選型小了，Y電容也沒有加。

這時候問題主要集中在電源板上面，但是這個電源板是采購的供應商的，所以不太好做進一步的改動。為了驗證我的猜測，我讓測試工程師將視頻板卡單獨供電，排除電源板對板卡的干擾，測試后，改版后的板卡完全沒問題，傳導一次過了。

好了，這次的分享就到這里，將電源板發回去讓供應商整改一下。
