PCB控制板電源OK之后的燒寫測試（USB、串口）

時間：2022-09-20 11:19:37

關鍵字： PCB控制板 USB 串口

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]接下來測試燒寫功能，本次采用串口和USB燒寫方式。使用ISP串口燒寫這是51單片機常用的方案，本次測試比較順利，沒有遇到什么問題。但是USB燒寫沒有測試成功，USB燒寫方式不需要任何的驅動和硬件支持，直接將USB線和STC32芯片的USB接口連接即可。

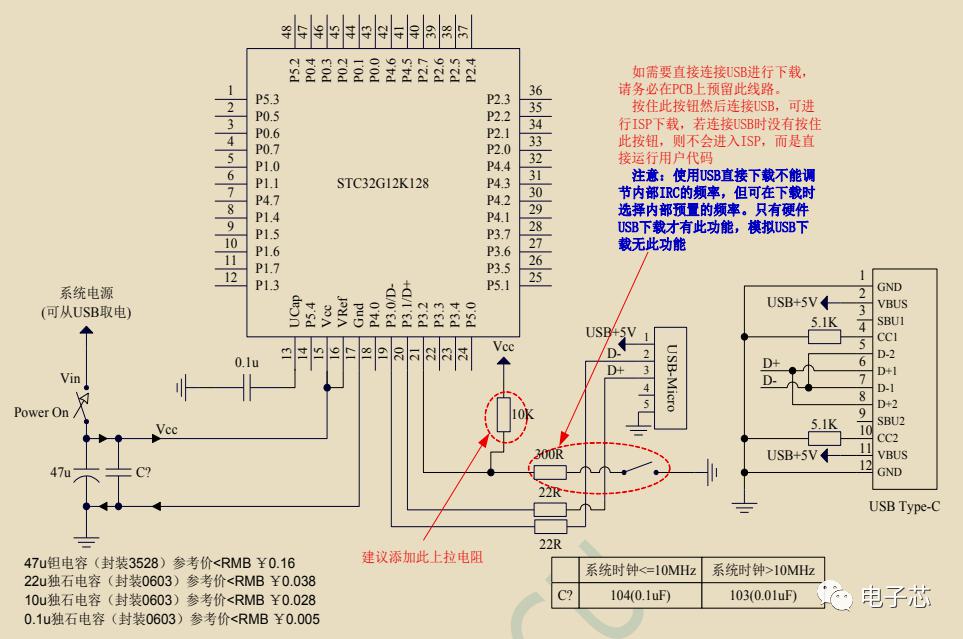

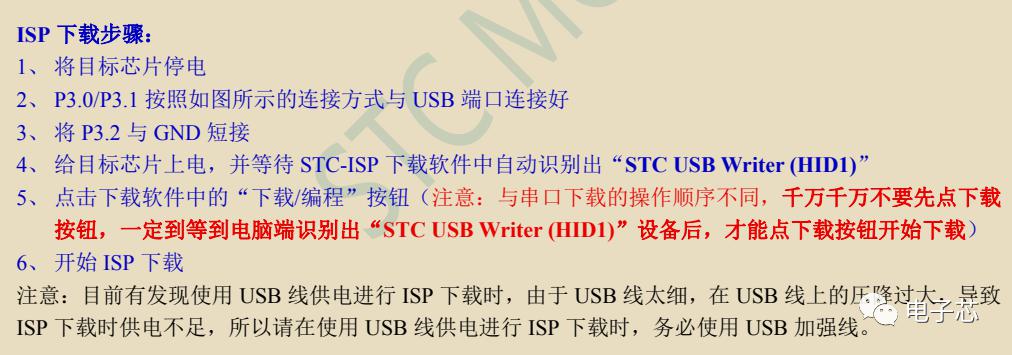

接下來測試燒寫功能，本次采用串口和USB燒寫方式。使用ISP串口燒寫這是51單片機常用的方案，本次測試比較順利，沒有遇到什么問題。但是USB燒寫沒有測試成功，USB燒寫方式不需要任何的驅動和硬件支持，直接將USB線和STC32芯片的USB接口連接即可。如下圖所示為官方給出的USB燒寫操作過程。

在測試時發現無法識別到STC USB Writer(HID1)，通過一番排查，主要針對硬件連接關系，因為USB燒寫方式，電路很簡單，只要USB的D-和單片機的P3.0，D+和P3.1連接好即可，P3.2在單片機通電之前保證接GND，檢查后發現P3.2引腳沒有焊接上去。我發現這次的調試過程中基本上都是硬件焊接斷路的問題，沒有焊接可靠。

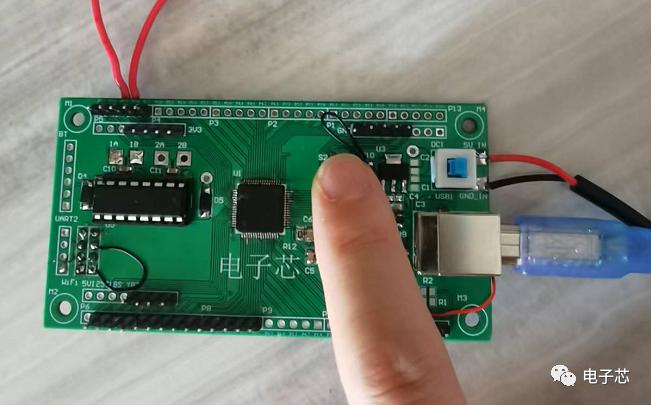

在電路中設計了一個按鍵，便于在燒寫時為P3.2進行接GND處理。首先按下P3.2接GND的按鍵。一定要在單片機通電之前為P3.2連接GND。

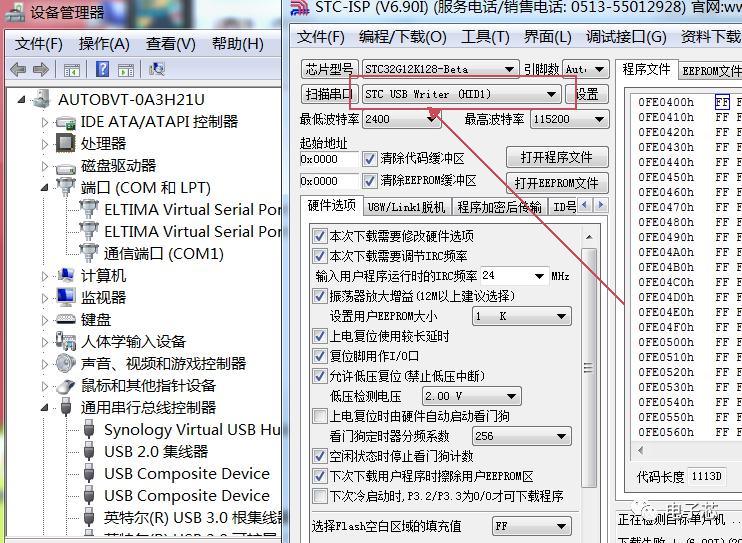

之后通入電源。ISP識別出STC USB Writer(HID1)，此時就可以點擊下載俺就進行燒寫。但是點擊下載后一直在進行目標檢測，很長時間也沒有任何反應，目前需要聯系官方，然后再進行調試。而且要注意的是這個STC USB Writer(HID1)并不會在設備管理器中顯示。以往我們都會在設備管理器中查看，這次并不能查看到。
