它到底是什么?

一種通過USB連接將鼠標和鍵盤動作從您自己的計算機傳輸?shù)搅硪慌_(tái)計算機的方法，使用樹莓派pico和USB到TTL UART轉換器。

為什么叫跳鼠?

跳鼠是一種跳躍的沙漠嚙齒動物，這個項目允許你讓你的鼠標和鍵盤在不同的電腦之間跳躍，就像跳鼠一樣。因此得名跳鼠。

在哪里使用它?

這樣的功能可以在以下用例場景中有所幫助：

同時在兩臺電腦上工作，在不同的鍵盤和鼠標之間切換變得笨拙。像跳鼠這樣的設備可以讓你在這些設備之間切換鼠標/鍵盤，這真的很舒服。

其他電腦(可能是筆記本電腦)的鼠標/鍵盤壞了，你不想買一套新的鼠標和鍵盤，直到它被修復。

其他電腦(比如安卓手機/平板電腦)的屏幕壞了，你可能想在安排維修之前緊急訪問一些東西。你可以使用android的USB OTG功能(是的，幾乎每個android都支持這個功能，你可以將鼠標和鍵盤連接到它)。

當設置sbc(單板計算機)時，它只有1x USB端口，并且像樹莓派Zero 2w這樣的微型USB，它需要一個USB集線器(可能是一個電源集線器)來連接鼠標和鍵盤。跳鼠可以很容易地幫助這樣的情況下，只有一個USB 2.0到微型USB OTG電纜。

當然，上面提到的所有用例都要求您擁有Raspberry Pi Pico(或任何其他CircuitPython支持的開發板)和USB到TTL轉換器。但我們中的許多人兩者都已經具備了。

必需的部分

一個支持CircuitPython的開發板，支持USB HID。我已經使用Rpi Pico與rp2040，但任何其他板將工作。你可以在CircuitPython網站上找到支持的電路板(鏈接在最后)。

任何一個TTL UART到USB轉換器。我已經使用了CP2102，但其他轉換器，如PL2303， FT232， CH340將工作得很好，因?yàn)樗鼈兌贾С?15200波特率。請確保該轉換器的邏輯電平與電路板的邏輯電平(即3.3V邏輯電平)匹配。

一臺運行Windows/Linux并安裝了python的PC機。同樣，應該安裝numpy， pyserial和pygame。

以下是我使用的設置摘要，但更高的版本應該可以正常工作：

它是如何工作的?

下面是對系統架構的簡要描述。別擔心，后面會詳細解釋每一步。

pygame窗口在本地計算機上運行，并捕獲所有鼠標和鍵盤操作活動。

這些動作從pygame值映射到circuitpython值。

每個動作生成一個二進制數據包，并使用pyserial發送到TTL UART到USB轉換器。

樹莓派Pico接收這些二進制數據包，解碼它們，并在遠程計算機上執行相同的HID鼠標和鍵盤活動。

下面將進一步解釋源代碼細節，因此您可以同時參考github repo。

步驟1：使用pygame捕獲本地計算機上的鼠標和鍵盤輸入

在捕獲鼠標和鍵盤輸入時，需要注意以下幾點：

a)當捕獲活動時，鼠標和鍵盤的動作應該只對遠程計算機有效，不應該與本地計算機交互。這意味著鼠標和鍵盤不應該允許在本地計算機上的任何操作，當捕獲是活動的。為此，pygame允許使用以下函數完全獲取輸入：

b)鼠標應該允許無限運動并正確報告相對運動。這意味著當鼠標指針到達本地計算機上的某個邊緣時不應該停止移動，因?yàn)橥瑫r(shí)鼠標指針可能還沒有到達遠程計算機上的同一邊緣。Pygame允許使用以下功能，通過使鼠標指針不可見并允許在虛擬輸入模式下無限移動鼠標。

c)應該有簡單的方法在本地和遠程計算機之間切換。為此，Ctrl+Alt+G (G表示抓取)被用作啟用/禁用抓取的快捷鍵。啟動跳躍跳鼠時，最初禁用Grab，并且鼠標/鍵盤在本地計算機上正常工作。通過選擇pygame窗口并按Ctrl+Alt+G將啟用抓取，鼠標/鍵盤將僅在遠程計算機上工作。再次按Ctrl+Alt+G將禁用抓取，鼠標/鍵盤將回到本地計算機使用。請參考源代碼以正確理解這一點。

跳鼠python腳本以100 Hz采樣pygame事件，并查找MOUSEMOTION， MOUSEBUTTONDOWN， MOUSEBUTTONUP， MOUSEWHEEL， KEYDOWN， KEYUP事件。當觀察到這些事件時，它們將被進一步發送，以便從pygame事件映射(如果需要)到circuitpython hid命令。

此外，還存在一些限制。pygame允許捕獲Windows上幾乎所有的鍵組合，除了Ctrl+Alt+Del。但是在Linux上，不允許捕獲更多的鍵組合。然而，這并不意味著這個項目毫無用處。

步驟2：鍵盤鍵和鼠標按鈕映射器

Pygame和circuitpython使用不同的整數值引用相同的鍵盤鍵或鼠標按鈕。例如，pygame使用值0x97引用鍵盤鍵‘A’，而circuitpython使用值0x04引用相同的鍵盤鍵。因此，必須有一個查找表和查找函數來幫助進行鍵和按鈕映射。

下面的映射表和功能已實現的鍵盤鍵：

同樣，鼠標按鈕的映射表：

注意，鼠標移動或滾輪不需要這樣的映射，因?yàn)樗鼈儍H僅是基于移動/滾動的大小和方向的帶符號整數值。

步驟3：簡化二進制通信協議

由于我們需要發送關于鼠標和鍵盤動作的非常基本的信息，因此使用以下簡化的二進制通信協議將不同的動作從本地計算機發送到Rpi pico。

二進制數據包的固定長度為6字節。因此不需要為數據包的大小發送額外的字節。

校驗和就是報頭字節和有效載荷字節的總和。它可能會溢出，但沒關系，因?yàn)橥瑯拥臒o(wú)符號整數算法在接收端也會以同樣的方式工作。無論如何，這不是一個高完整性的系統。

下面是對所有不同動作的二進制數據包內容的詳細描述。

盡管長度較短，但該數據包的開銷非常高，為50%(6字節總長度中的3字節報頭+校驗和)。但只要能達到目的，那就沒問題。

下面是將鼠標X和Y運動編碼為二進制數據包的函數。

115200的波特率夠嗎?

波特率為115200(比特/秒)和8N1(1個起始位+ 8個數據位+無奇偶校驗(0位)+ 1個停止位=每個字節傳輸10位)

我們每秒可以傳輸11520字節((115200比特/秒)/(10比特/字節)= 11520字節/秒)。

這大約是每秒1920個數據包((11520字節/秒)/(6字節/數據包)= 1920個數據包/秒)

在100Hz事件采樣時(在pygame中)，這將導致19.2個數據包樣本的帶寬。((1920包/秒)/(100樣本/秒)= 19.2包/樣本)

19.2數據包/樣本或19.2鼠標和鍵盤事件/樣本是相當高的輸入速率，我們的手不能輕易地提供這樣的運動到鼠標和鍵盤。

因此，115200的波特率綽綽有余，并且可以為我們的TTL級UART信號提供更長的電纜長度。

步驟4：二進制數據包解碼

通過向數組中添加字節來編碼二進制數據包更容易，但與編碼相比，解碼有點困難。下面是運行在Rpi pico上的狀態機對步驟3中描述的二進制協議的解碼邏輯。此狀態機已使用if..elseif..實現。Else控制語句與一對狀態變量。

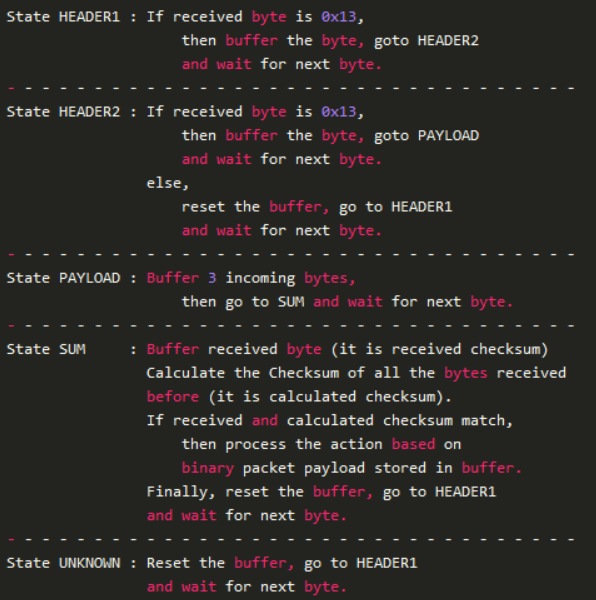

下面是對這個狀態機及其狀態的簡單描述：

步驟5：發送USB HID命令到遠程計算機

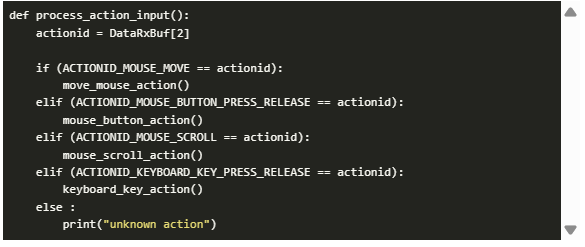

一旦接收到有效的數據包并按照步驟4中的描述進行緩沖，下面的代碼將讀取字節#2 (AXID)，并根據AXID表示的操作調用所需的函數。

以下是通過讀取字節3和4 (ACV1和ACV2)的所需值來發送鼠標運動的usb hid命令的代碼。

Rpi Pico UART收到考慮

circuitpython busio api消除了實現異步接收UART數據的底層代碼所需的所有艱苦工作。但是它要求應用程序代碼正確地配置UART，以便應用程序在需要時及時接收到數據，并且阻塞最小，盡管數據可以隨時到達。

基本上，為了更好地調度pico上的circuitpython應用程序，我們需要正確定義兩件事：

一次需要等待和接收多少字節- pygame以6字節長度的塊(數據包)發送數據，因此一次可以讀取6字節，如下面的代碼片段所示。

如果在UART上沒有接收到數據，需要等待多長時間，也就是超時- pygame可以以100Hz的最大速度發送數據，因此我們可以將超時設置為10毫秒(0.01秒)，參見下面的代碼片段。

設置這些參數的原因是，busio.UART.read()函數將阻塞整個應用程序，直到接收到所需的字節數，或者在沒有接收到任何額外字節的情況下發生超時。

雖然我們的應用程序只做一件事，即解碼和對動作進行操作，但在其他應用程序中，您可能需要使用相同的code.py完成多個事情。在這種情況下，選擇超時和要讀取的字節數可以顯著地幫助減少阻塞。

您可以通過將timeout設置為0來避免阻塞。但這將導致對read()的更多調用，從而增加開銷，而不做任何實際工作。你可以使用circuitpython的asyncio來實現更好的調度。

異常處理(在本地計算機上)

Python支持異常，這是一件好事，但這意味著您必須正確處理異常，否則您的代碼將在遇到異常時立即停止執行。使用異常處理程序，我們可以在不使代碼崩潰的情況下處理一些異常。

例如，在初始化本地計算機腳本時，如果找不到ascii美術文件，我們可能會遇到異常。這可以通過簡單地打印找不到ascii美術文件來處理，但執行仍然可以繼續，因?yàn)闆](méi)有任何功能依賴于ascii美術文件。

其他例外是不存在的開放串行端口，可能是因?yàn)閁SB到TTL UART模塊未連接或連接到不同的COM端口。在這種情況下，我們可以簡單地打印問題并退出應用程序，因?yàn)闆](méi)有有效的串行適配器就無法進一步執行任何操作。

類似地，如果在使用之間移除USB到TTL UART適配器，則在將數據包寫入串行端口時將引發異常。這可以通過打印問題并退出來處理，因?yàn)椴荒茉僮鋈魏问虑椤?

這些都是預期的異常，但可能會發生許多其他異常，我們可以編寫一個包含整個main()調用的公共處理程序，打印異常并退出。

注意，這些都是過于簡化的異常處理程序，因?yàn)槲覀兊膽?yīng)用程序也非常簡單。但是在更復雜的應用程序中，您可能會打開多個資源，在這種情況下，必須正確釋放所有資源以避免任何損壞。

異常處理(在raspberry pi pico上)

我們應該以避免任何異常的方式編寫嵌入式應用程序。這可以通過范圍檢查、索引檢查、使用前變量初始化等措施來實現。然而，仍然有可能發生異常。

在這種情況下，我們可以編寫包含整個while True的異常處理程序，并從頭開始重新啟動腳本執行。因此，用戶甚至不會注意到異常，pico將很快恢復運行。這種方法對我們來說很有效，因?yàn)槲覀兊膽?yīng)用程序不是安全關鍵的，因此重新啟動不會導致任何問題。但對于安全關鍵型、高完整性或硬實時系統，這種方法可能有所不同。

安裝和設置

請參考自述文件。Md文件從github的repo。

照片

限制

注意，并不是所有的鍵盤和鼠標操作都可以被捕獲。當本地計算機是windows時，不會捕獲Ctrl+Alt+Del。類似的限制也適用于Linux本地計算機。

關于鍵盤記錄的注意事項!

在游戲的核心，跳鼠基本上就是一個鍵盤記錄器。但與鍵盤記錄器惡意軟件不同，跳鼠python腳本在以下方面有所不同：

腳本由用戶運行，不會自動啟動。用戶控制是否運行腳本。

腳本在執行時總是顯示一個GUI pygame窗口。只有當pygame窗口處于焦點時，鍵盤記錄操作才會激活。

它是開源的，發行版也是源代碼(python腳本)，而不是二進制發行版。歡迎并建議您參考源代碼。

這些腳本不連接到互聯網，記錄(捕獲)的任何密鑰都不會存儲在任何地方。相反，關鍵日志只是即時流式傳輸，沒有來自接收器硬件的任何反饋/請求(這里是rpi pico)。

該腳本不需要安裝，不會自動啟動，不會自我復制，也不會試圖感染任何其他系統。刪除腳本等同于卸載。

用戶仍然需要手動安裝依賴項(python, pygame， pyserial等)才能使用此腳本。該腳本永遠不會安裝任何依賴項。

這只是一個概念證明，可以幫助同時使用兩臺計算機系統更容易一些。

進一步的可能性

為本地計算機腳本添加接收功能，rpi pico應根據其有效性確認/不確認串行數據包。未得到確認/未得到確認可以被認為是通信有問題。這樣我們也可以確定rpi pico連接是否正確，因?yàn)樘€有時會變松。

將此代碼移植到基于nRF52840的開發板上，以利用BLE HID功能進行無線鼠標和鍵盤傳輸?？紤]到circuitpython對BLE HID也有很好的支持，就像本項目中使用的USB HID一樣，這應該不是一項艱巨的工作。

本文編譯自hackster.io
