（抱歉，昨天這篇文章已經發過，但是后來發現兩個錯誤，一是訪問dog_flag變量時應該當作臨界段保護，二是事件標志組的代碼里置事件標志組bit2時參數應該是0x04而不是0x03，現已將兩段代碼更正，造成的不便敬請諒解）

1）看門狗基礎知識

看門狗（watch dog）是一個定時器，可以設置一個定時時間，計時到時會把MCU復位，所以MCU必須要在定時時間到之前將計數值重置（這個動作通常稱為喂狗）。在嵌入式系統中加入看門狗，可以監測MCU是否還在正常運行，如果軟件跑進死循環、或者出現其他錯誤，導致不能及時重置看門狗計時器，則時間一到MCU就會被復位，重新回到初始狀態，以此跳出錯誤狀態。

在裸機編程時，只需把喂狗操作放在主循環中，確保正常運行時一個循環的最長時間不超過看門狗計時器的時間，看門狗就能起到監測系統是否正常運行的作用。

特別注意：不要把喂狗操作放在定時器中斷中，因?yàn)檫@樣即使主程序進入了死循環，定時器中斷仍然會定期運行，起不到看門狗溢出的作用。

2）多任務環境中如何喂狗

在多任務環境，如多RTOS系統中，同時有多個任務在運行，每個任務相相當于一個無限循環，操作系統在后臺調度使得它們都能運行。如果在這種情況下，我們簡單地在每個任務的主循環中都加入喂狗操作，那么就起不到看門狗的監測作用了。因?yàn)?，此時系統中只要有一個任務在正常運行，也能起到定期喂狗的作用，即使其他任務有進入死循環、或者其他不能跳出的錯誤時，看門狗也不能起到作用。

那么在多任務系統中應該如何喂狗呢？我們知道，看門狗的目的是為了監測錯誤，那么我們只要將所有任務的狀態都檢查一下，如果都正常才執行喂狗操作。

假設系統中有4個任務，DefaultTask、Task01、Task02、Task03。我們先建立一個全局變量dog_flag用于存儲各個任務的喂狗狀態；在前3個任務的主循環中，把dog_flag對應的bit位置位，DefaultTask置位bit0、Task01置位bit1、Task02置位bit2；在最后的Task03任務中，循環檢查是否所有在使用的bit位都被置位，如果都被置位，則說明其他所有的任務的主循環都在正常運行，那么可以喂狗；同時最后要將dog_flag清零，以用于下一次監測置位。

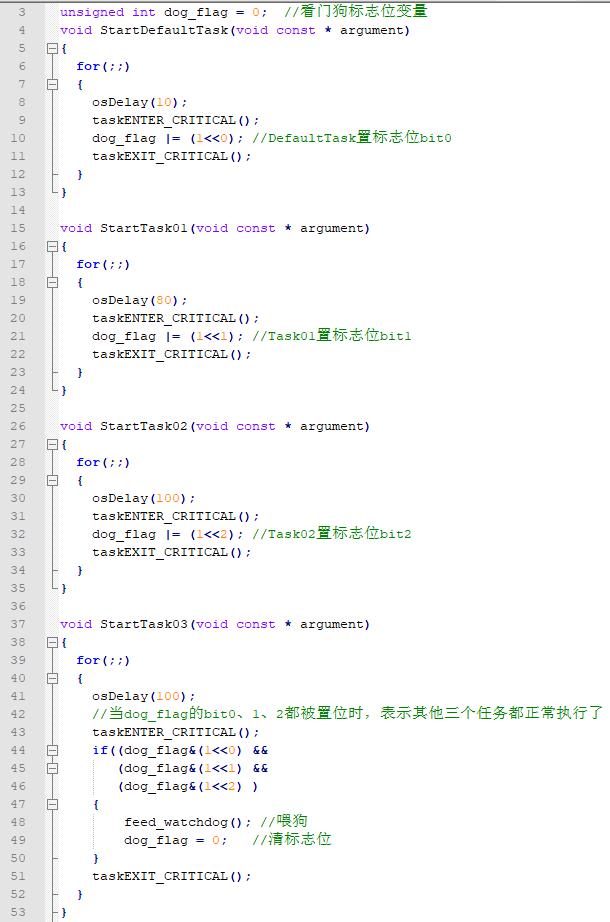

簡單的代碼實現示例如下（注意在讀寫dog_flag的語句屬于臨界段，需要保護起來）：

3）事件標志組應用于多任務喂狗

上述的代碼是最直觀容易理解的，而實際上，在大部分的RTOS中，有一種更優雅的實現方式，那就是利用事件標準組。

我們之前講freeRTOS的時候，在事件標志組相關的章節提到過，在事件標志組的變量中，每個bit位表示了一個事件，正好相當于這里我們用于監測各個任務主循環是否執行到的bit位。同時，事件標志組可以通知其他任務，我們可以利用這個特性，在喂狗的任務中等待其他所有任務的發送的事件標志，如果全都等到了，就喂狗并清除事件。

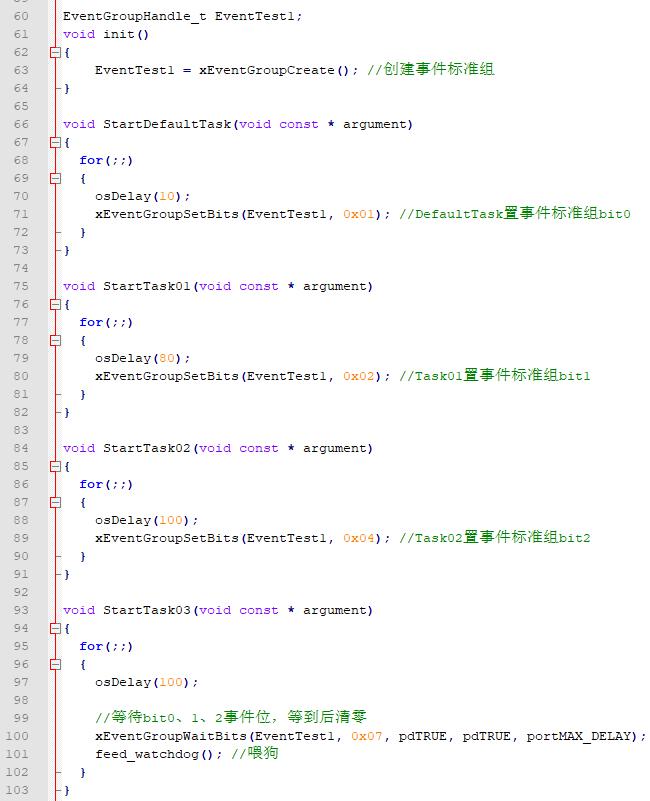

以freeRTOS環境為例，示例如下：

要注意一下，使用事件標志組時，由于要等到所有的事件后，才能向后執行完一個循環，所以，一般建議單獨建立一個任務用于喂狗，這個任務中不再執行其他操作。
