硬件設計

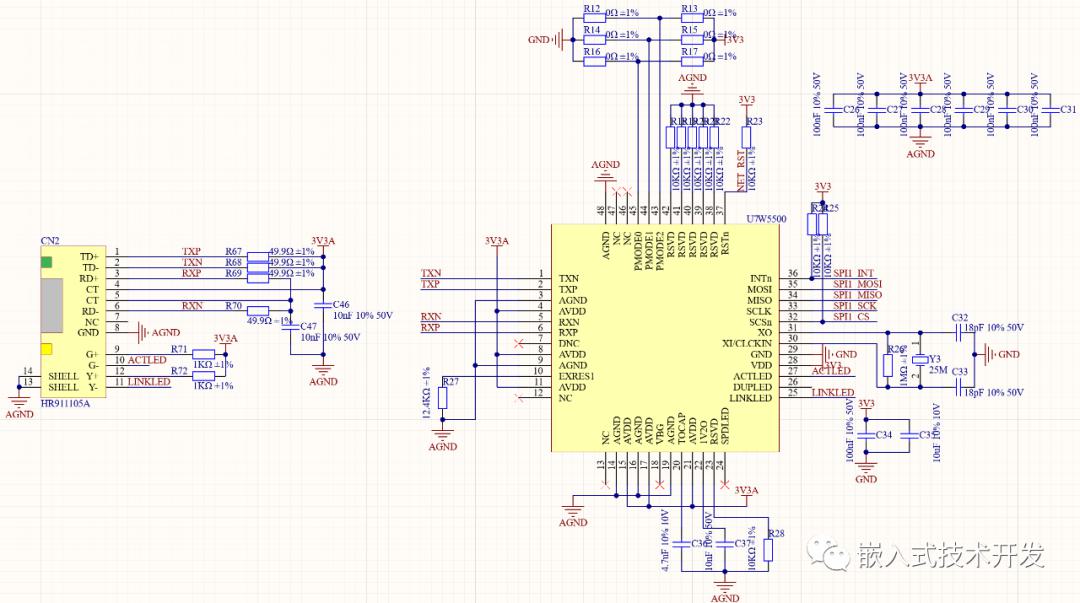

原理圖如下，需要注意的是R12~R17幾個電阻是模式選擇，根據實際需求選擇焊接哪些。

芯片采樣SPI接口與單片機連接，再加上INT和RST引腳，共占用6個IO，其中INT引腳可以不用，RST一般需要連接。

網口可以使用帶網絡變壓器的接口，或者網絡變壓器和接口獨立的，都可以，這里使用的HR911105A是帶網絡變壓器的。、

軟件設計

W5500官方提供了一個完整的驅動庫，可以使用戶不必太關心底層寄存器的配置，使用起來非常方便。

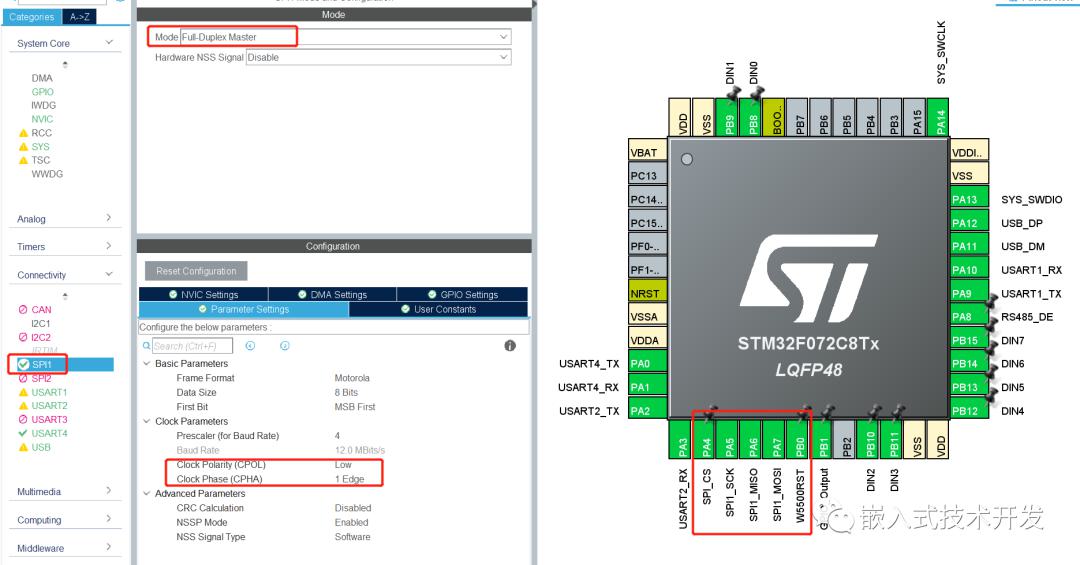

接下來，使用STM32CubeMx軟件初始化配置，主要是SPI配置如下：

配置完成后，生成代碼。然后將官方的驅動庫添加到工程中。

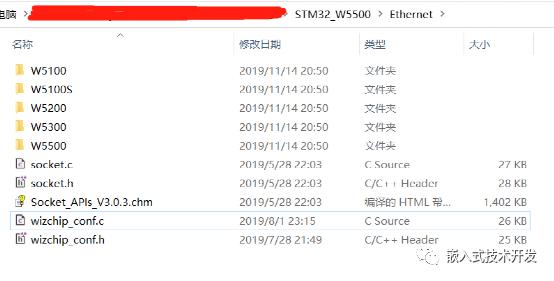

下載完成后，可以看到，驅動庫中包含了W5100、W5200等多個芯片的驅動：

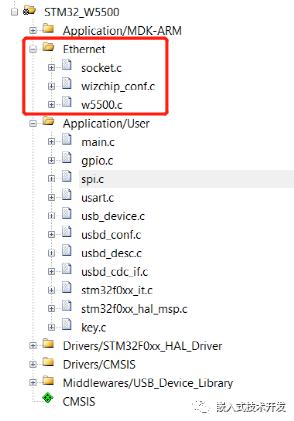

我們只需將W5500文件夾下的.c文件以及socket.c和wizchip_conf.c文件添加到工程中即可。如下：

打開wizchip_conf.c文件，可以看到，里面定義了一些SPI片選及讀寫的函數，但內容都是空的，這些是需要我們自己實現的。我們直接添加如下程序到文件中，實現芯片的復位和參數初始化功能。

 wiz_NetInfo gWIZNETINFO = { .mac = {0x78, 0x83, 0x68, 0x88, 0x56, 0x72}, .ip =  {192, 168, 0,72}, .sn =  {255,255,255,0}, .gw =  {192, 168,0,1}, .dns = {180,76,76,76}, .dhcp = NETINFO_DHCP};  //W5500復位void W5500_RESET(void){ W5500_REST_L;// HAL_Delay(50); W5500_REST_H;// HAL_Delay(50);} //初始化芯片參數void ChipParametersConfiguration(void){ uint8_t tmp; uint8_t memsize[2][8] = {{2,2,2,2,2,2,2,2},{2,2,2,2,2,2,2,2}}; if(ctlwizchip(CW_INIT_WIZCHIP,(void*)memsize) == -1) { while(1); }  do{ if(ctlwizchip(CW_GET_PHYLINK, (void*)&tmp) == -1) { while(1); } }while(tmp == PHY_LINK_OFF);} //初始化網絡參數 mac ip等void NetworkParameterConfiguration(void) //Intialize the network information to be used in WIZCHIP{ uint8_t tmpstr[6];  ctlnetwork(CN_SET_NETINFO, (void*)&gWIZNETINFO); ctlnetwork(CN_GET_NETINFO, (void*)&gWIZNETINFO); ctlwizchip(CW_GET_ID,(void*)tmpstr);} //W5500初始化void W5500_ChipInit(void){ W5500_RESET(); reg_wizchip_cris_cbfunc(SPI_CrisEnter, SPI_CrisExit); //注冊臨界函數 reg_wizchip_cs_cbfunc(SPI_CS_Select, SPI_CS_Deselect); //注冊SPI片選函數 reg_wizchip_spi_cbfunc(SPI_ReadByte, SPI_WriteByte); //注冊SPI讀寫函數 ChipParametersConfiguration();//初始化芯片 NetworkParameterConfiguration();//初始化網絡參數配置 MAC IP等}

其中，W5500_ChipInit初始化函數中注冊的SPI相關函數定義如下：

void SPI_WriteByte(uint8_t TxData){  uint8_t data; HAL_SPI_TransmitReceive(&hspi1,&TxData,&data,1,100);} uint8_t SPI_ReadByte(void){  uint8_t data[2]={0xFF,0xFF}; HAL_SPI_TransmitReceive(&hspi1,data,data+1,1,100); return data[1];} void SPI_CrisEnter(void){ __set_PRIMASK(1);} void SPI_CrisExit(void){ __set_PRIMASK(0);} void SPI_CS_Select(void){ W5500_CS_L;} void SPI_CS_Deselect(void){ W5500_CS_H;}

添加完成后，直接在主函數中調用W5500_ChipInit();即可完成初始化。初始化完成后，可以實現TCP、UDP等的通訊，以TCP客戶端程序?yàn)槔?，程序如下。程序比較簡單，就不做詳細分析了。

void do_tcpc(void){ uint16_t Len;  Net_Status = getSn_SR(0);  switch(Net_Status) /*獲取socket的狀態*/ { case SOCK_CLOSED: /*socket處于關閉狀態*/ socket(0,Sn_MR_TCP,8123,Sn_MR_ND); break; case SOCK_INIT: /*socket處于初始化狀態*/ connect(0,Parameters.ServerIP,Parameters.ServerPort);/*socket連接服務器*/ break; case SOCK_ESTABLISHED: /*socket處于連接建立狀態*/ if(getSn_IR(0) & Sn_IR_CON)  { setSn_IR(0, Sn_IR_CON); /*清除接收中斷標志位*/ } Len=getSn_RX_RSR(0); /*獲取接收的數據長度*/ if(Len>0) //接收到數據 { recv(0,RevBuf,Len); /*接收來自Server的數據*/ send(0,RevBuf,Len); //返回給服務器 }  break; case SOCK_CLOSE_WAIT: /*socket處于等待關閉狀態*/ close(0); break; }}

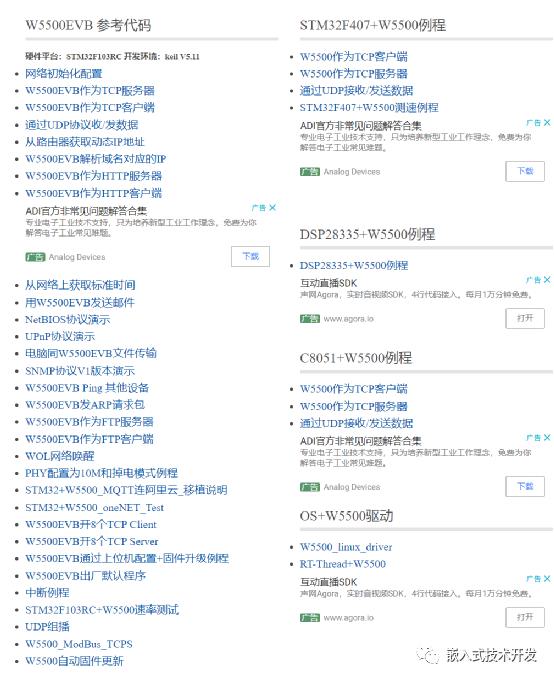

另外，官網還有很多其它應用的例程可供參考，非常實用：

對于大多數內部沒有以太網控制器的單片機來說，W5500是個很不錯的選擇。即使是帶有以太網控制器的單片機，如STM32F407系列，也需要外部的PHY芯片才行，而且占用IO多，還需要移植軟件協議棧，軟件上更復雜一些。
