引言

城市軌道交通日益成為城市居民出行的重要途徑,是涉及土建和機電眾專業的復雜系統性工程。其中,作為車輛操作控制系統的信號設備是列車安全運行的重要設備和核心保障。信號系統通過與各機電系統設置接口進行信息交互來實現系統聯動和對于行車條件的判斷。

在城市軌道交通地下工程隧道建設中需要穿越河流或湖泊時,為防護和減輕隧道漏水或隧道壁破裂時河水灌入地下車站所產生的危害而使用防淹門設備。其通常在河道下方的隧道和車站土建端部設置2處共4座電動防淹隔斷門。防淹門系統采用多級控制,能在車站綜控室和就地通過人工操作實現防淹門系統的控制、運行監視和水位檢測等功能。

處于軌行區的防淹門開關門行為與地鐵的正常運營和行車安全直接相關。目前多數城市,信號與防淹門系統通過設置接口來保證行車安全。然而,涉及行車安全的列車自動防護(ATP,AutomaticTrainProtection)子系統和聯鎖子系統安全完整性等級均為S1L4級,而防淹門未明確安全完整性檢測要求,故在系統接點設備及控制中存在安全性不對等問題。根據現場實際,因防淹門長期處于單一狀態而導致的接點故障和信息丟失,都會使正常運營的地鐵列車緊急制動,嚴重干擾列車運營安全。故本文深入分析了當前列車信號系統與防淹門接口邏輯和交互數據,針對現場故障現象,建議采用既有接口設置的優化,以提高系統的可用性。

1系統接口控制原理

為確保運營的安全性,將防淹門的狀態和控制過程納入聯鎖控制中。常見的做法是將防淹門的門狀態信息作為聯鎖檢查的條件,防淹門關門控制也需向信號系統發出關門請求并取得允許關門信息。

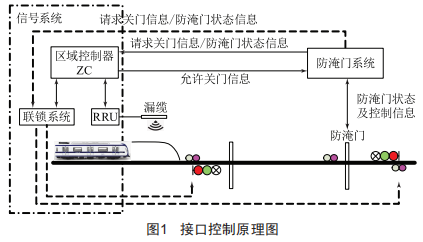

防淹門系統在地下區間過江段隧道的較低點分別設置多個傳感器來檢測實時水位信息,若隧道開始積水,傳感器即向系統發出報警信息。根據水位狀態,區間水位達到威脅行車安全時,經調度人員確認關閉后,由車控室或就地通過按壓請求關門按鈕將"關門請求"通過接口發送至信號系統。與此同時,對于基于通信的列控信號系統由區域控制器(ZC)通過車地?zé)o線通信與控制區域內列車通信并通過聯鎖子系統根據列車實際位置、門狀態、進路情況計算后給出移動授權,車輛在車載ATP的防護下運行。通過信號系統確認防護區間范圍內無車占用且無向防護區段內的進路授權后,向防淹門反饋"允許關門"信號。防淹門收到信號發出的"允許關門"信號后,由車控室或現地人工根據系統反饋再次確認,鎖定裝置才能收縮鎖定梁關閉閘門。信號系統通過在防淹門控制室的控制柜端子排上設安全型繼電器作狀態采集和驅動接點,實時監測防淹門"開啟且鎖閉"狀態,若此狀態丟失,則運行車輛執行緊急制動。接口控制原理如圖1所示。

2現場故障現象

目前以上接口控制過程在國內多有應用,也有部分城市的信號系統暫未將防淹門狀態信息納入聯鎖,而通過采用制定明確的規章制度來保證出現災害時防淹門的開關過程。根據運營使用的反饋,防淹門故障常見現象如下:

(1)"防淹門開啟且鎖閉"狀態信息丟失。因防淹門沒有配置UPS,當防淹門斷電時,此狀態丟失導致正線車輛緊急制動,所有列車都無法正常通過該區域,影響正線運行。該現象已在無錫既有線中發生。

(2)因水位傳感器異常出現高水位報警和因接口電氣特性異常出現的信息丟失,都會使信號系統向列車發送緊急停車,同時無法向該區段排列進路,影響正常運營。

(3)因防淹門很少使用,一直保持開啟狀態,防淹門"開啟并鎖閉"安全型繼電器一直保持通電吸起狀態而導致繼電器觸點粘連,在真正需要落下時不能可靠落下,出現錯誤信息,存在危害行車安全的隱患:國內部分地鐵已發現存在該問題。

總之,防淹門狀態故障時,確實嚴重影響正常行車,通過防淹門區段的所有列車均需在人工組織下運行。信號與防淹門接口可以實時監控防淹門狀態,保證行車安全。

3接口電路邏輯及狀態

3.1工程接口界面

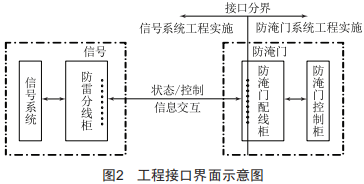

城市軌道交通工程實施時,信號系統與防淹門系統的接口分界位置位于防淹門控制室的防淹門配線端子排上,采用硬線電纜進行輸入/輸出,接口界面如圖2所示。

3.2接口電路設置

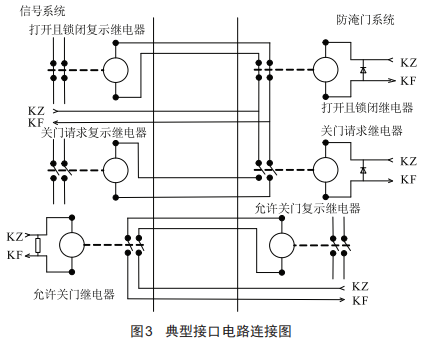

接口電路的設計原則滿足"故障一安全"。接口觸點選用安全型繼電器。根據功能需求常規設置"打開且鎖閉繼電器""關門請求繼電器""允許關門繼電器"及相應的復示繼電器,防淹門向信號系統發送"完全開啟并鎖閉"狀態表示及"防淹門關閉請求"信息,信號系統在收到防淹門"防淹門關閉請求"信息后,向防淹門發送"允許防淹門關閉"信息。一種典型的電路連接如圖3所示。

3.3電路狀態定義

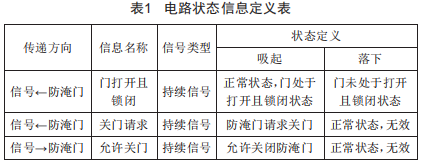

為使防淹門狀態互不干擾,需上下行每個防淹門提供一個安全的"打開且鎖閉"信號到ZC,正常條件下該輸入為"吸起":上下行每個防淹門提供一個安全的"關門請求"信號到ZC,該輸入為"吸起"(表1)。

3.4邏輯判斷原則

信號系統對防淹門狀態進行安全監督、提供允許關門命令:防淹門系統向信號系統提供防淹門的門狀態信息,發送關門請求,接收信號系統提供的允許關門信號。

當信號系統失去"防淹門打開且鎖閉"的狀態信息時,兩端車站均不能再向相應線路防淹門防護區段內設置進路,如已設置進路,后備模式下聯鎖系統立即將防護防淹門區域的信號機開設紅燈:CBTC下,信號機保持滅燈,ATP將列車移動授權回撤至防淹門防護區域入口,正在接近相應線路防淹門防護區段的列車則實施緊急制動。

當信號系統收到"防淹門關閉請求"信息時,后備模式下已開放的相應信號機立即變?yōu)榧t燈。CBTC模式下,信號機保持滅燈。根據條件作如下處理:

(1)若列車未進入防淹門的接近區段,并且相應進路內無車,則向防淹門系統發"允許關門"信息:

(2)若列車已進入接近區段,經ts延時后,列車無冒進信號,經檢查辦理的進路內無車占用,則向防淹門系統發"允許關門"信息:

(3)若列車已越過防淹門防護信號機,則不可發出"允許關門"信息:

(4)若防淹門防護區段內有保護區段,且保護區段已設置,那么需要等保護區段解鎖后,信號系統向防淹門系統發"允許關門"信息。

信號聯鎖系統不能取消防淹門"關門請求",在信號聯鎖子系統接收到"防淹門關閉請求"以及發送"允許防淹門關閉"信息期間,"防淹門關閉請求"條件必須被信號聯鎖系統連續檢查,該請求按鈕狀態一經檢查到,防淹門系統保證該請求一直有效直至防淹門完全關閉。

當信號系統故障不能向防淹門系統提供"允許防淹門關閉"信號時,防淹門系統具備就地控制和人工控制手段,經車站工作人員確認后,可就地或手動關閉防淹門。

防淹門區域若上行隧道與下行隧道間存在聯絡通道,則信號系統收到4扇門中任意一扇門發來的"關門請求"信號時,按照4扇防淹門都請求關閉進行防護處理。若兩側完全獨立隔離,則分上下行獨立控制。

4接口配置優化

本文結合目前的接口電路方案,針對接口故障影響正常運營問題,在了解防淹門控制過程的基礎上,結合接口設置及需求,提出了以下優化方案建議,并給出與之對應的運營維護策略。

4.1防淹門控制過程

防淹門關閉本身就是一項重大操作,須環調、行調、電調、站務人員均知曉并采取相應措施后,才能關閉。在關門命令發出后,行調應已按照應急預案將線上列車扣停在車站并進行清客。目前,各城市地鐵行車管理規定各有不同,以廣州地鐵為例,防淹門的開啟/關閉操作必須聽從環調命令,并得到行調同意后進行,未經專業培訓的人員不得操作。防淹門系統具備車控室、現地和人工操作功能,一般情況下,優先采用車控或現地操作實現防淹門關閉。

4.2接口配置優化及安全防護分析

以無錫某線規劃為例,地下隧道有3處分別下穿大運河、梁溪河、五里湖,與此對應區間上下行共需設置12扇防淹門設備,多處信號與防淹門接口會增大影響正線正常行車的隱患。對于現場出現的故障現象,針對防淹門狀態丟失或中斷及故障引起的問題,建議優化接口,將防淹門狀態僅納入監視和報警信息,將開關門控制命令的判斷納入聯鎖,如此,在接口"打開且鎖閉"信息丟失或中斷時,行車及相關人員均可收到報警信息,但不會立即造成緊急制動和全線后續列車均無法通行。如此可緩解因防淹門誤報影響正常運營的情況,也可避免人為失誤而辦理通向?yàn)?zāi)害防護區段的列車進路。而相比于其他城市直接取消防淹門接口的做法,該方法可以降低一定的人因風險和設備故障影響。

考慮到關閉防淹門一般發生在隧道滲漏、積水情況下,信號系統可能已經不能正常工作,并可能永遠不能給出"允許關門條件"。因此,信號系統給出的允許關門信號并不能作為相關人員關閉防淹門的必要條件。

在安全性方面,防淹門是重要的安全設備,平時開啟時通過鎖閉機構進行鎖閉,只要不是人為非法操作,防淹門不會自動關閉。需要關閉時必須按照規章制度上報調度中心,終止線路上的列車運行,清空防淹門區間的列車后才能派人到防淹門設備室內人工辦理關閉操作。在車控室1BP盤上設有防淹門狀態顯示和操作按鈕,可以實時實現對防淹門狀態的監控,信號系統也可根據既有接口電路監控防淹門狀態報警信息,并提供給列車司機作為參考。

在可用性和行車效率方面,取消將防淹門狀態納入聯鎖后,只要防淹門未經實際人工請求,環調、行調、車站人員及行車司機均可收到門狀態及報警信息,并根據行車管理規范按要求注意前方環境行車,不會因?yàn)榉姥烷T(mén)狀態故障而影響行車組織,提高了線路運營的可用性。

4.3防淹門故障處理

防淹門狀態信息丟失或傳感/接口故障給信號系統發送錯誤信息時:行調經司機確認區間有無水淹的現象且機電人員確定設備情況,若確是誤報,信號恢復行車限速,開展故障維護,同時安排人員現場值班,做好應急準備[6]。

數據傳輸故障引起"關門請求"后并未按時收到"允許關門"信息時:首先,車站人員向行調匯報,并確認隧道內的行車狀況。若滿足關門條件,經行調度確認后,信號系統設置進路封鎖,同時安排人員手動關閉防淹門。行調組織行車,機電和信號人員確保設備工作狀態。

5結語

防淹門的設備狀態與地鐵行車安全直接相關,設置在防淹門與信號系統的接口電路,需考慮接口觸點在不同故障情況下對各系統產生的影響。若采用信號參與防淹門的控制過程,可將防淹門狀態納入監視和報警信息,而將開關門控制命令的判斷納入聯鎖,如此不僅可以緩解因防淹門誤報影響正常運營,也能在一定程度上避免有列車誤闖入災害防護區段及人為考慮不足而辦理列車進路。若采用不設防淹門接口的方式,應考慮人因因素的風險。伴隨技術進步應考慮全自動運行下對于防淹門設備控制安全完整性的要求。在運營維護中,應明確關于設備運行狀態、各項參數、檢修標準等的要求,使接口更加安全可靠,制定相關管理辦法,提高故障處理效率,最大限度降低故障對運營組織所造成的影響,有效提高地鐵運營的服務水平。
