引言

收水器是工業開放式冷水塔內為減除部分蒸發、風吹損失從而達到節水效能設置的重要裝置。一般而言,收水器安裝在冷卻塔填料層的上部,截收冷卻塔內的水分,其結構與功能設計決定了收水效果。

當前火電企業采用的多為波紋板收水器,該種結構的收水器所產生的節水性能已經無法滿足廣大地區尤其是缺水地區的用水需求。為了進一步提高收水裝置的節水率與使用壽命,筆者特設計了一種新型結構的節水裝置,以旋流造渦為基本原理,將逆流式冷卻塔的節水率提高了16%以上,由此將產生較高的經濟效益和社會效益。

1原理

1.1背景

傳統生產過程中所使用的冷卻塔,其除水層大部分是采用聚氯乙烯生產制作的波紋板,該裝置使冷卻塔內飽和濕空氣呈平直氣流狀態通過除水層,通過波紋板壁面的碰撞作用完成水汽回收,其結構簡易,可回收水量有限。同時,收水器常年運行在水汽潮濕、紫外照射的開放式環境內,傳統波紋板還存在強度低、老化速率快、易附著微生物等問題,嚴重影響著工業循環水使用效率。

針對現有收水器的一些不足,本文設計研發了一種收水效能好、強度高、抗腐蝕能力強的新型旋流收水器。新型旋流集水裝置利用了旋流造渦原理,在導葉結構作用下水汽由豎直上升狀態變?yōu)樾D(zhuǎn)湍流狀態,為液滴聚并回收創造了先決條件。在離開除水器后,水汽渦旋繼續保持該種狀態運動上升。同等上升位移內,水汽粒子處于旋轉態上升要比直線態上升在運動路程與時間方面獲得延長。運動方式的改變使粒子之間尤其是微小粒徑的液滴之間碰撞概率獲得增加,原先垂直上升逃逸的小液滴被聚并為大液滴回落并得到收集。本文利用具有自主知識產權的冷卻塔除水層旋流造渦節水裝置,針對不同冷卻塔邊界條件(液滴直徑、流速、鋪設截面等)定制化設計最優結構收水器模塊。

1.2旋流節水器結構設計與優化

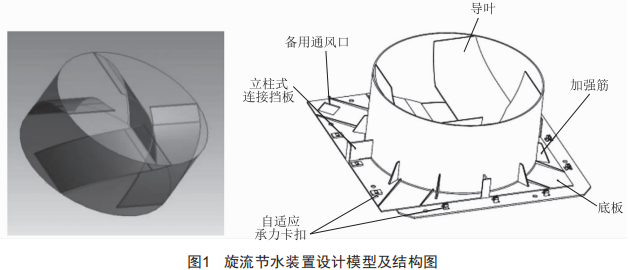

基于上述設計原理,通過比較不同形狀集水器中心壓降、中心速度、切向速度等參數,發現圓柱型集水器中,螺旋導葉的效率較其他葉片型導葉更優(圖1)。壁面處速度越大,與中心速度差值就越大(即速度梯度較大),液滴越容易被甩到壁面,由于速度差值,液滴之間相互接觸的概率提高,更容易發生聚并,從而收水率得到了提高,更利于節水。

2實驗與性能測試分析

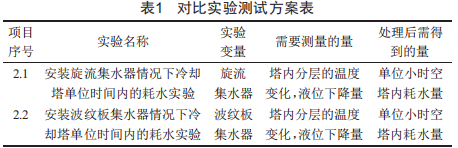

為驗證兩種收水器的收水效率,進行旋流收水器與波紋板收水器收水率對比實驗。實驗風速條件模擬一般除水器使用實際風速環境2m/s的數值,計算并分析傳統波紋板除水器與新型旋流除水裝置的集水效能。本實驗基于50:1逆流式通風冷卻塔實驗平臺測試新型旋流集水器與傳統波紋板PVC集水器單位小時冷卻塔的耗水量,測試方案如表1所示。試驗恒定量為有填料及淋水裝置、60℃入塔水溫、40Hz風機頻率、循環水泵40Hz。

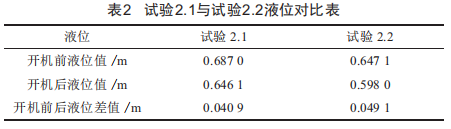

測試平開機前后的集水槽液位數據記錄如表2所示。

從表2可知,塔內安裝旋流收水器,在外界溫度為3℃時,)得液位下降量為0.0409m,計算得出耗水量為0.1159m3/h。在控制其他變量的前提下,塔內安裝波紋板集水器,在外界溫度為0℃時,前后液位差值為0.0491m,塔耗水量為0.1391m3/h,節水量為0.0232m3/h。本次實驗中,旋流集水裝置相比波紋板節水器收水率提高了16.68%。因此,新型旋流集水裝置較傳統波紋板收水器提高了整體節水效率。

3結語

本文提出并設計了一種新型的旋流節水裝置,通過旋流造渦原理改變逆流式通風冷卻塔中飽和水蒸氣上升路徑,增大了微小粒徑液滴碰撞聚并的概率,使得聚合的液滴重力大于上升浮力而被回收。

通過實驗室數據計算,冷卻塔改造為該種收水裝置的節水率可相比現有節水裝置提高16%以上,并且該收水裝置采用的新材料在抵抗紫外輻射、抗?jié)駸崂匣⒖蛊诘刃阅芊矫嬉簿哂辛己玫墓I(yè)表現。本文所進行的理論研究與實驗工作,為高效收水器的結構設計提供了新方法,也為廣大缺水地區工業冷卻塔節水優化提供了切實可行的解決方案。
