PCB改用手動鋪銅后，碎銅孤島都消失了，天線效應也減弱了
[導讀]現在網絡上大量的EDA軟件視頻教程，幫助學生和初級電子工程師更快的熟悉軟件使用方法，入門是真的快啊。
現在網絡上大量的EDA軟件視頻教程，幫助學生和初級電子工程師更快的熟悉軟件使用方法，入門是真的快啊。
原理圖設計的時候，如果你對元器件特性不明白，不知道電源怎么設計，帶負載能力不清楚，單板電流消耗，單板處于休眠或者正常工作狀態等等不清楚，那可以肯定是一個失敗的設計！
但是對于PCB設計來說，初學者很快就能上手，哪怕是簡單的拉線都很有成就感，隨著對于軟件的熟悉，逐漸掌握正確的設計步驟：
- 導入結構外框；
- 模塊化電路；
- 按照信號流向快速規劃布局及分區；
- 建立合理的電源分區；
- 導入電路設計規則；
- 布線。
對于PCB設計，如果你對于電路有一個全局概念，綜合考慮美觀、性能、DFX、熱設計、EMC、信號完整性、可靠性、成本等等，那你已經是一個高手了。而且產品設計局限性非常大，比如非標產品就不會量產，成本一點都不敏感，市電直接供電的產品就不要考慮低功耗，雷擊浪涌就必須考慮，像測試測量儀器強調的是性能。而消費類電子成百上千萬的出貨量，首先是成本，然后是可靠性，再然后EMC、DFX、熱設計幾乎都考慮到了，不美觀也沒人買。
我學習的時候好像還沒這些視頻，所以都是摸著石頭過河，邊畫圖邊百度，建立起完整的PCB Layout 設計流程，第一次用網表生成PCB的時候覺得挺神奇的，哈哈。

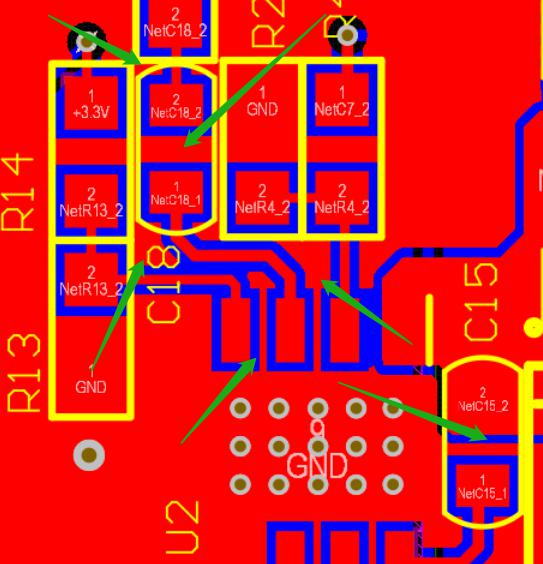

我以前都是用整版敷銅，這樣特別省事，但是導致的結果就是碎銅、孤島、天線狀的導線特別多，像下面綠色箭頭指出來的這樣，容易產生EMI問題。

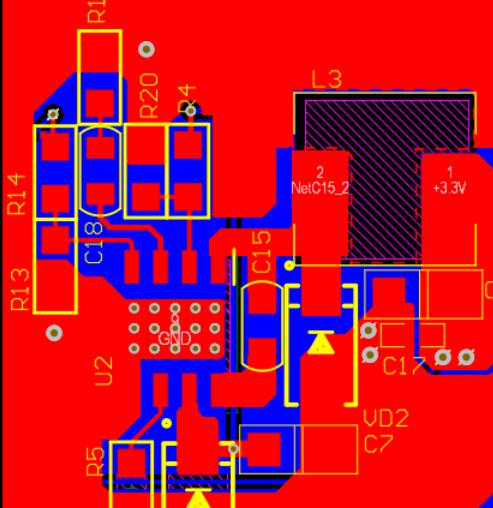

然后我改進了一版，看下圖：
好了，這樣就沒煩惱了！
