“有偏置電壓的三極管放大電路”的設計規則與“無偏置電壓的三極管放大電路”幾乎相同，但是其中有幾個方面需要特別注意：

1、在設計偏置網絡時，偏置網絡中的電阻取值需要滿足以下條件：

a.滿足靜態工作點的Ib要求；

b.偏置電壓需要找到合適偏置范圍，以保證電路工作的穩定性；

c.偏置網絡的電路要設為為Ib的10倍左右，以保證偏置網絡能夠正常工作，同時不會造成巨大的損耗。

2、在計算Rc與Re時，需要深刻理解Vce的含義。Vce指的是三極管C極與E極之間的電壓。千萬別粗心，將Vce直接誤解為C極對地電壓或者E極對地的電壓。

更詳細的內容可從視頻中獲得，以下為教學視頻的截圖：

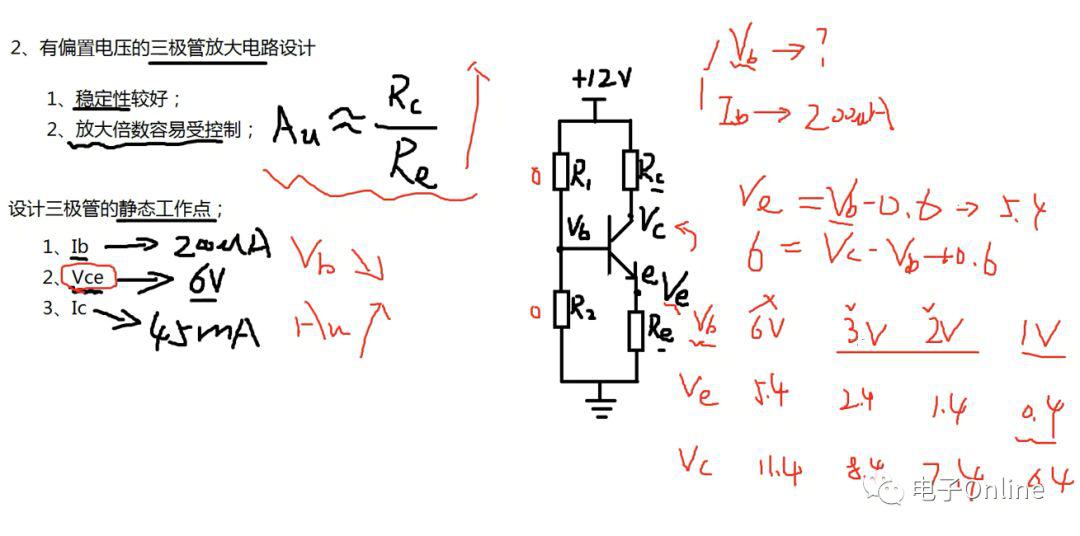

圖1 靜態工作點的確定

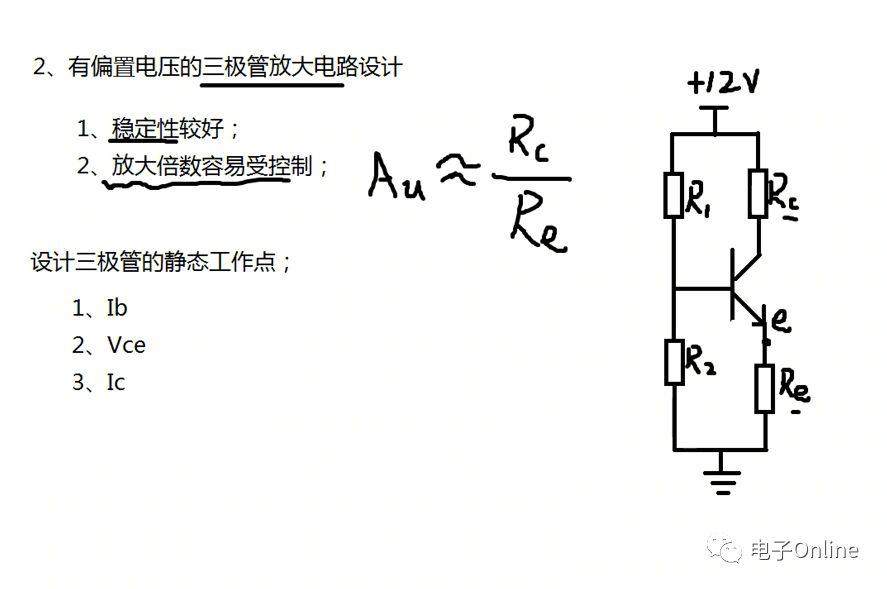

圖2 偏置網絡的參數計算

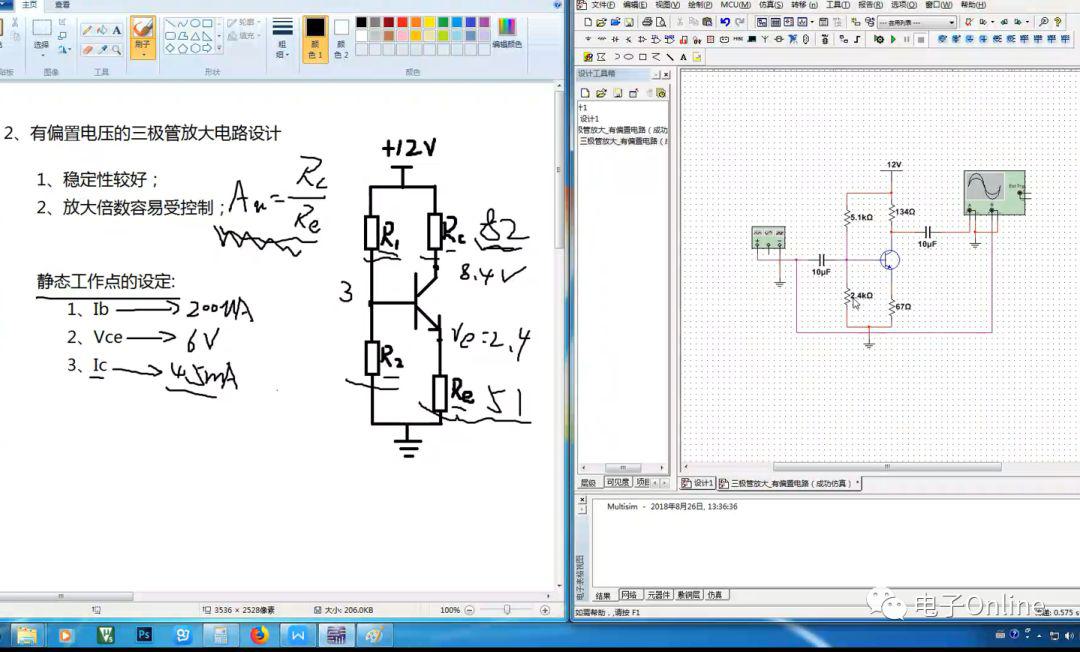

圖3 放大倍數的設置及實驗仿真

三極管的放大教程已經結束(無偏置電壓三極管放大電路設計教程可以直接在公眾號中回復“三極管放大”)。

接下來作者將繼續錄制“你好，三極管、電容”項目中的三極管實際應用教程以及電容的工作原理。敬請期待!??！
