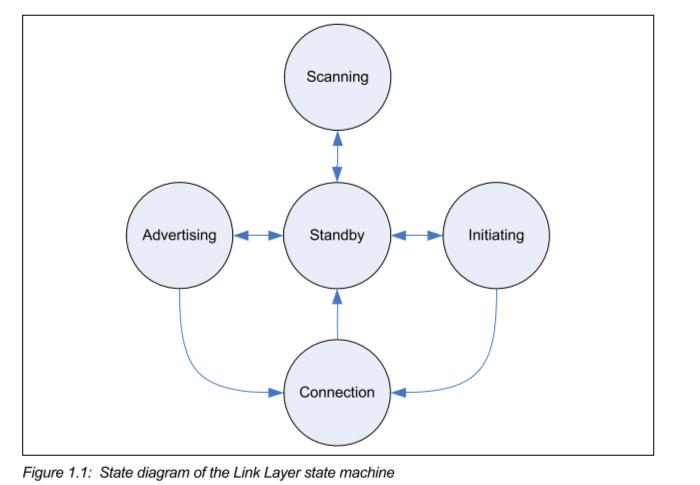

BLE協議在Link Layer層抽象出5種狀態：

• Standby State：待機狀態，不發送數據，也不接收數據。該狀態可以由任何狀態進入，也可以切換到除Connection狀態外的任意一種狀態。

• Advertising State：廣播狀態，可以發送，監聽，響應廣播通道包，由Standby狀態進入。

• Scanning State：掃描狀態，能夠監聽廣播設備發送的廣播包，由Standby狀態進入。

• Initiating State：初始化狀態，監聽指定設備的廣播通道包，并且響應廣播包，并發送連接請求，以便和廣播設備建立連接。當連接成功后，Initiater和對應的Advertiser都會切換到Connection狀態。該狀態由Standby狀態進入。

• Connection State：和某個實體建立了單獨通道的狀態，在通道建立之后，由Initiating State或Advertising State進入。通道斷開后，會重新回到Standby狀態。

進入Connect State后，又定義了兩種角色：

• Master Role：由Initiating State進入的Connect State，連接成功后，變成了Master Role。

• Slave Role：由Advertising State進入的Connect State，連接成功后，變成了Slave Role。

該章節官方文檔定位：Core5.0 P2562

狀態和角色定義完成后，剩下的事情就簡單了，主要包括兩類：

• 提供某一狀態下，和其它實體對應狀態之間的數據交換機制；

• 根據上層實體的指令，以及當前的實際情況，負責狀態之間的切換。

BLE協議中，這些事情是由一個叫做空中接口數據包（Air Interface Packets）的家伙負責。

Air Interface Packets定義了一種包的格式，主要用于描述LE Uncoded PHY、advertising channel和data channel的通信格式。

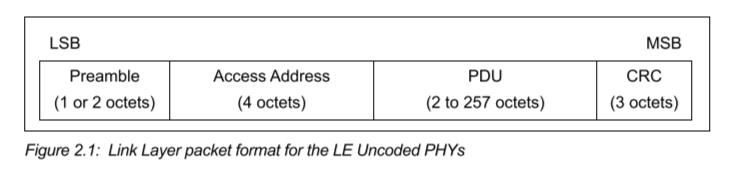

包的格式如下：

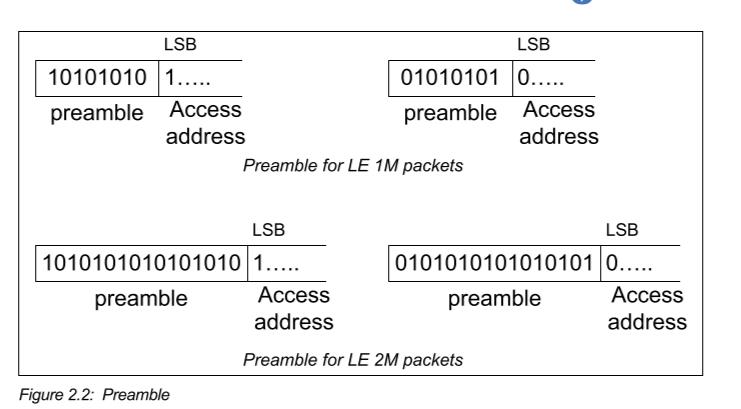

Preamble前導碼：是0和1的交替序列，當物理通道為L(zhǎng)E 1M PHY時，前導碼為1Byte；當前導碼為L(zhǎng)E 2M PHY時，前導碼為2Byte。

格式如下：

3.2

Access Address：對于所有在廣播通道發送的數據包，其值都為0x8E89BED6。一旦鏈路層處于Initiating State狀態時，會生成一個新的Access Address用于連接。該Access Address為一個4Byte的值。

藍牙使用Access Address來標識不同的設備，Access Address可以是一個公共的地址，也可以是一個隨機的地址，無論是哪一種類型的地址，均為48bits長度。

• 公共地址：官方定義的一些規范，通用的地址，這里不做解釋。

• 隨機地址：可能是靜態地址，或者是私有地址。

靜態地址一般都是隨機生成的，但是需要滿足下面的幾點規則：

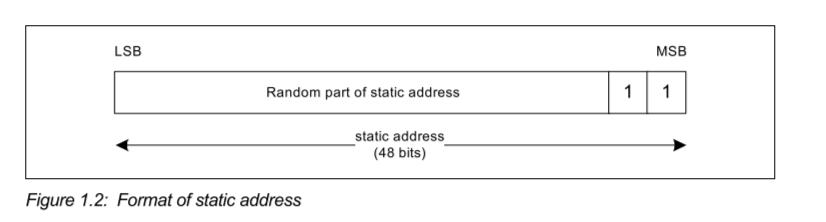

• 地址的兩個最高有效位應該等于1

• 隨機地址部分，至少有一位為0

• 隨機地址部分，至少有一位為1

大多數的設備（手機）都是在上電之后，初始化一次靜態地址，一旦初始化后，靜態地址就不變了；重新上電后，會生成新的靜態地址。

私有地址又分為：不可解析私有地址和可解析的私有地址。

① 不可解析的私有地址

不可解析私有地址，遵守以下生成規則：

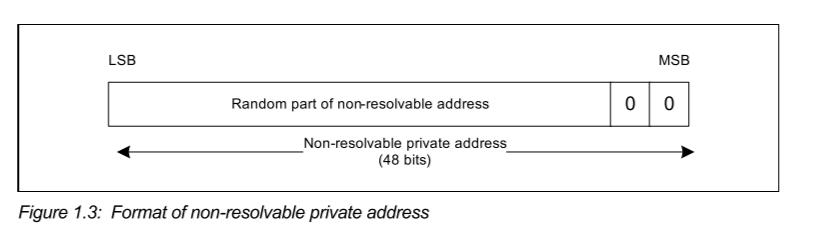

• 地址的兩個最高有效位應該等于0

• 隨機地址部分，至少有一位為0

• 隨機地址部分，至少有一位為1

• 不能與公共地址有沖突

② 可解析的私有地址

可解析的私有地址，說直白點就是帶加密算法所生成的。設備需要有Local Identity Resolving Key (IRK)或者the Peer Identity Resolving Key (IRK)這兩個密鑰，生成24bit的號碼，

可解析的私有地址，遵守以下規則：

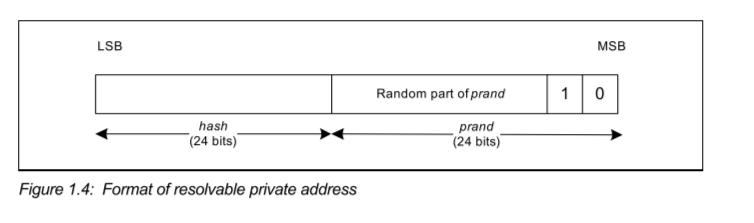

• 地址的兩個最高有效位為0和1

• 隨機地址部分，至少有一位為0

• 隨機地址部分，至少有一位為1

總結：最高有效位的前兩位，代表了設備地址的類型

Air Interface Packets整體的包結構我們已經熟知，下面主要分析以下PDU字段。

PDU：分為兩種，廣播通道上傳輸Advertising Channel PDU；數據通道上傳輸Data Channel PDU，長度為2-257字節

廣播通道PDU，包括Advertising PDU、Scanning PDU、Initiating PDU三種類型。

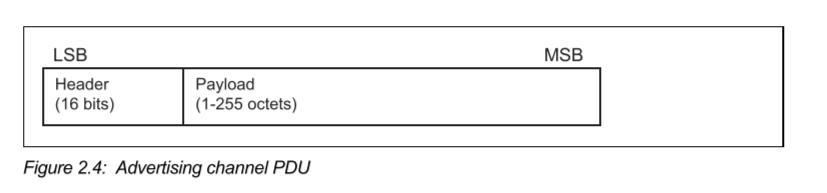

廣播通道的PDU，由16bit的數據頭和1-255Byte的可變大小數據組成。

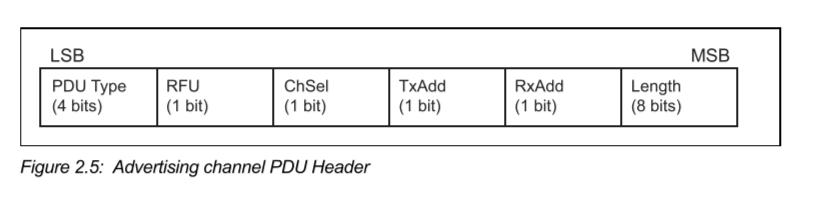

16bit數據頭組成如下：

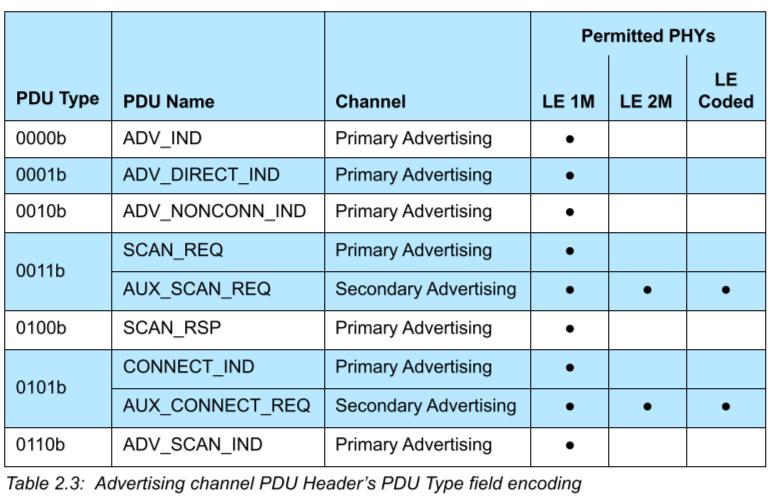

• PDU Type字段的類型有多種，如下：

PDU Type有多種，文章定位：core 5.0 P2567，可自行查閱。

• ChSel：該位為1，支持LE Channel Selection Algorithm，即LE通道選擇算法，反之，不支持。

• TxAdd：該位為0，表明Payload的AdvA字段為公共的；該位為1，表明Payload的AdvA字段為隨機的。

• Length：該字段表明了Payload的長度

官方文檔定位：core 5.0 P2569

常見的Advertising PDU有：

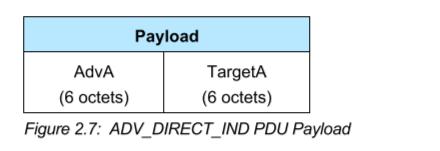

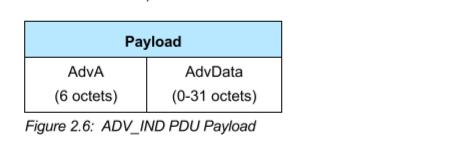

• ADV_IND：該P(yáng)DU用于連接和掃描無定向的廣播事件。

• ADV_DIRECT_IND：該P(yáng)DU用于連接和掃描定向的廣播事件。

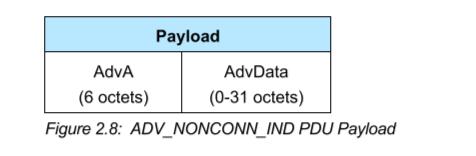

• ADV_NONCONN_IND：該P(yáng)DU用于不可連接和不可掃描的非定向廣播事件




常見的Scaning PDU有：

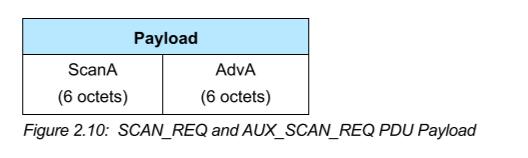

• SCAN_REQ：該P(yáng)DU為發送掃描請求

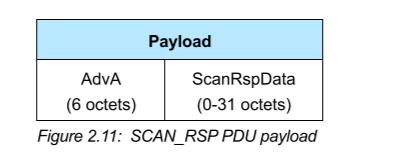

• SCAN_RSP：該P(yáng)DU包括了廣播者的地址和返回的掃描響應數據。

常見的Initiating PDU有：

• CONNECT_IND：該P(yáng)DU用于建立連接

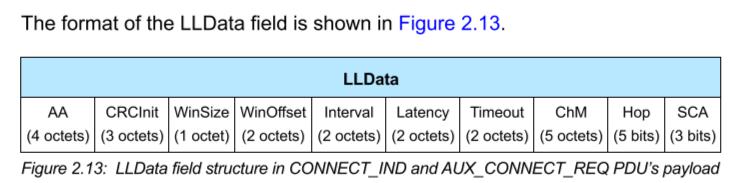

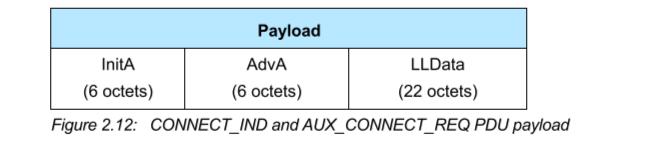

LLData域有對應了一些鏈路層參數的設置，可以詳細看Core 5.0 P2578

每一種PDU Type，都會定義自己的Payload組成。

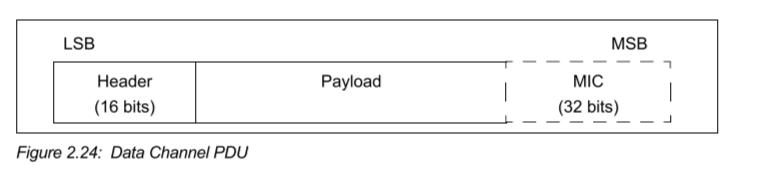

數據通道PDU的格式，包括16bit的Header，可變大小的Payload，以及消息完整性檢查MIC.

包的格式如下：

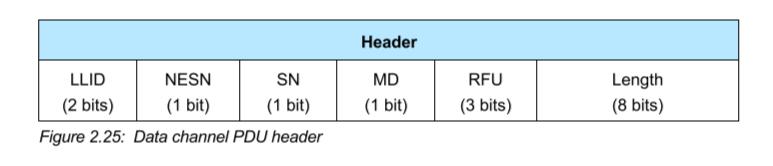

Header包括

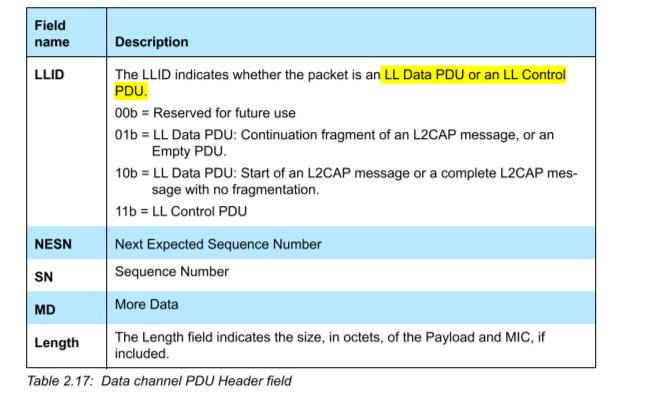

LLID：該字段標識了這個包為L(zhǎng)L Data PDU或者LL Control PDU

NESN：下次期望的序列號

根據LLID字段，Data Channel PDU又分為L(zhǎng)L Data PDU和LL Control PDU兩種類型。

• LL Data PDU：該P(yáng)DU用于發送鏈路層的數據。

當LLID為01b時，并且Length=0時，表示一個Empty PDU。

當LLID為10b時，則Length不能設置為0。

• LL Control PDU：該P(yáng)DU用于控制鏈路層的連接。

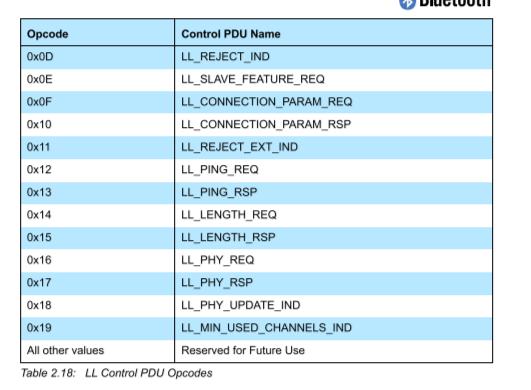

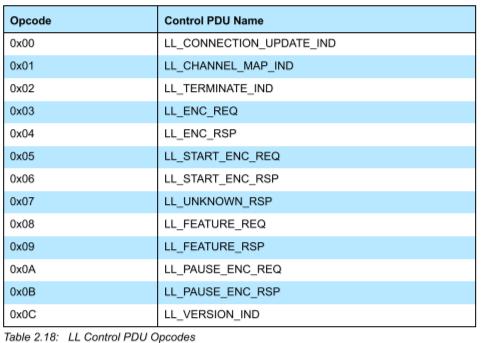

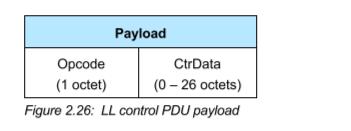

Opcode操作碼也有多種：

每一種操作碼對應不同的數據長度。詳細可見core5.0 P2589

CRC字段

CRC字段：在鏈路層包的最后，校驗所有的PDU數據，大小長度為3Byte。

如果PDU數據加密，則CRC將會計算加密后的PDU數據。

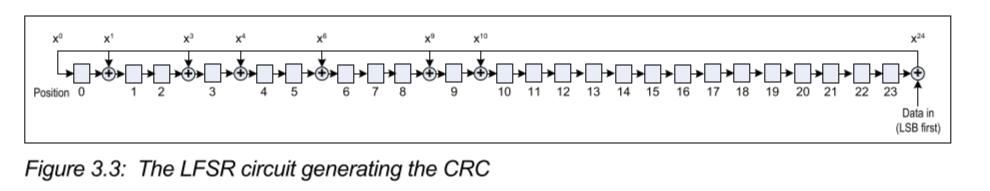

CRC算法采用多項式求和的形式進行，感興趣的可以了解。Core 5.0 P2601

本篇主要講了BLE的Link Layer，包括鏈路層定義的角色和狀態，空中接口數據包的通信格式以及各個字段的含義，方便我們?nèi)シ治鯨OG和定位問題。
