隨著通訊技術、衛星定位技術的不斷發展，在應急救援，導航技術，車載定位等領域上，無線定位系統的準確性和信息采集的速度成為了評價產品優異的標準。Xilinx Zynq-7000系列模塊融合FPGA架構+ARM架構的雙重優勢，既具有FPGA架構的數據并行計算能力和豐富的邏輯資源，又具有ARM架構的復雜操控處理能力和人機交互的功能，完美地契合無線信號采集定位系統的設計要求。米爾基于Xilinx Zynq-7000系列設計的無線采集定位系統，可通過無線物聯網技術、GPS信號，實現高速高精度采集傳感器信息的同步，把自身定位信息同步傳輸?shù)竭h(yuǎn)端測控站，從而獲取準確的定位信息，為用戶提供準確的數據，幫助客戶設計出合適的方案，實現智能化的管理。

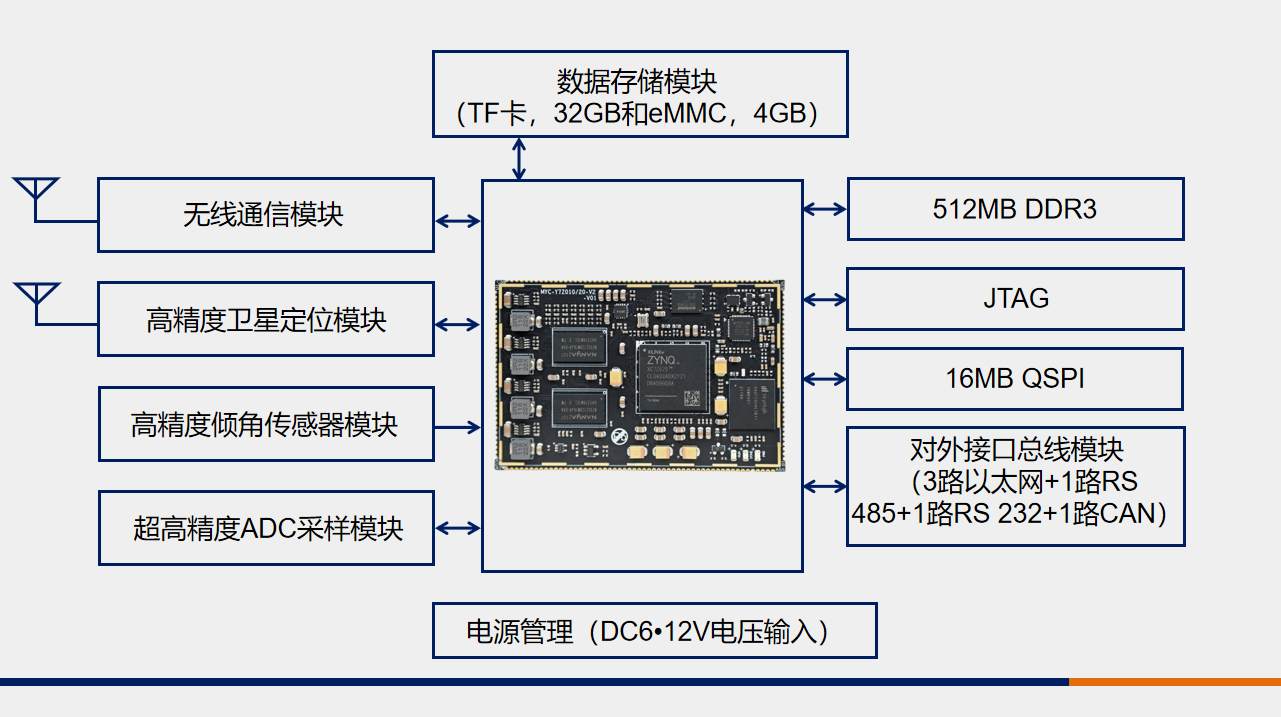

信息采集模塊硬件原理框圖

基于衛星、雷達定位信息數據采集的需求，米爾電子研發出了以Xilinx Zynq 7000系列處理器的開發平臺MYD-Y7Z010/20-V2。

滿足多種物聯網協議，讓設備輕松上云

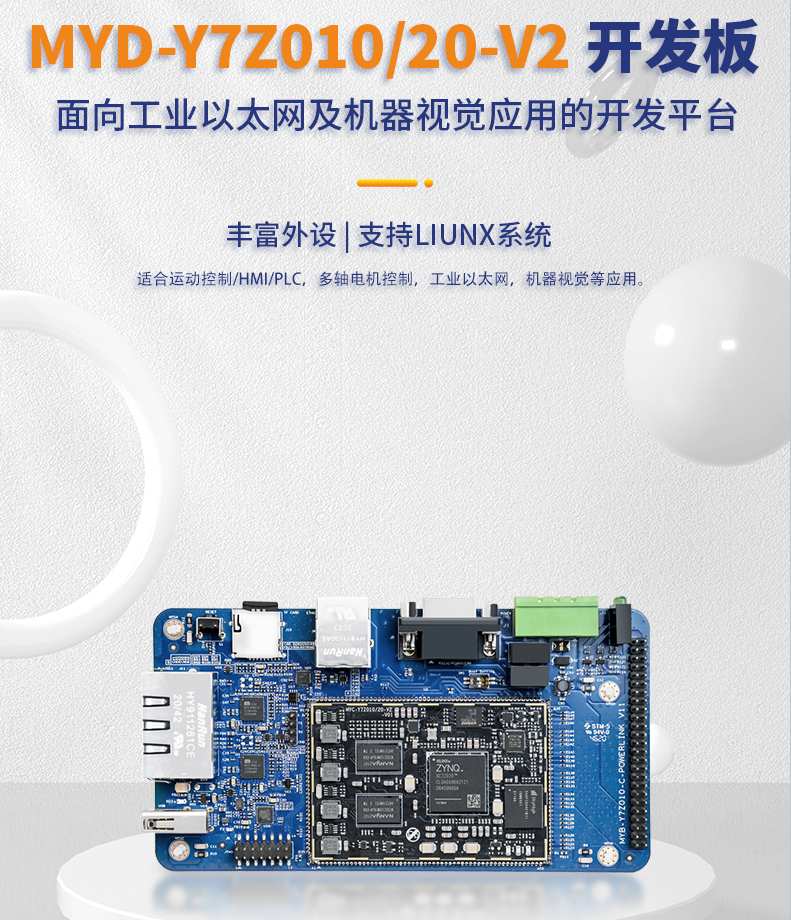

米爾的MYD-Y7Z010/20-V2開發板面向工業應用，基于FPGA+ARM架構開發，將數據采集、工業控制與通信功能集成一體，同時支持多種物聯網協議，搭載千兆網口實現設備數據快速精準同步，加速物聯網產品開發上云，為“萬物互聯”提供條件。

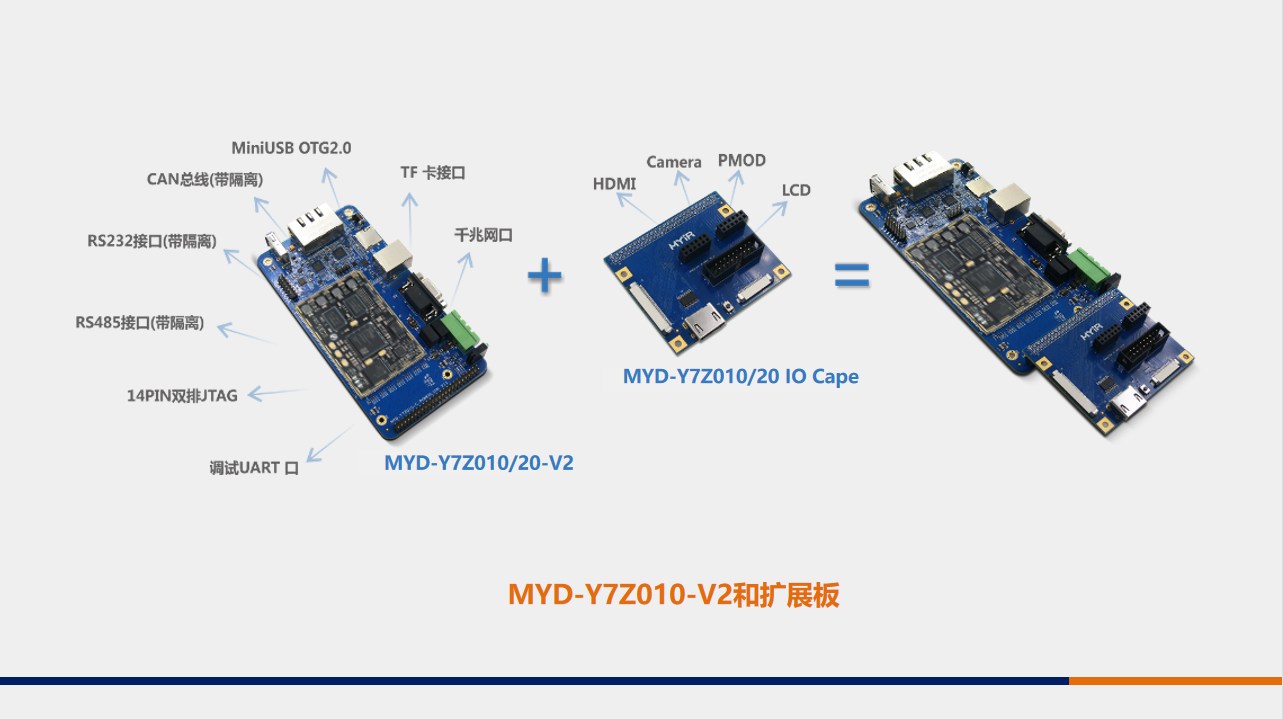

專屬IO擴展板卡MYD-Y7Z010/20 IO Cape

MYD-Y7Z010/20 IO Cape是米爾為了MYD-Y7Z010/20-V2專屬推出的IO擴展板卡，在這個板卡上擴展了HDMI，Camera，LCD等多媒體接口。為工業HMI，人機交互設計提供了開發條件。

強大的通信接口+出色HMI顯示

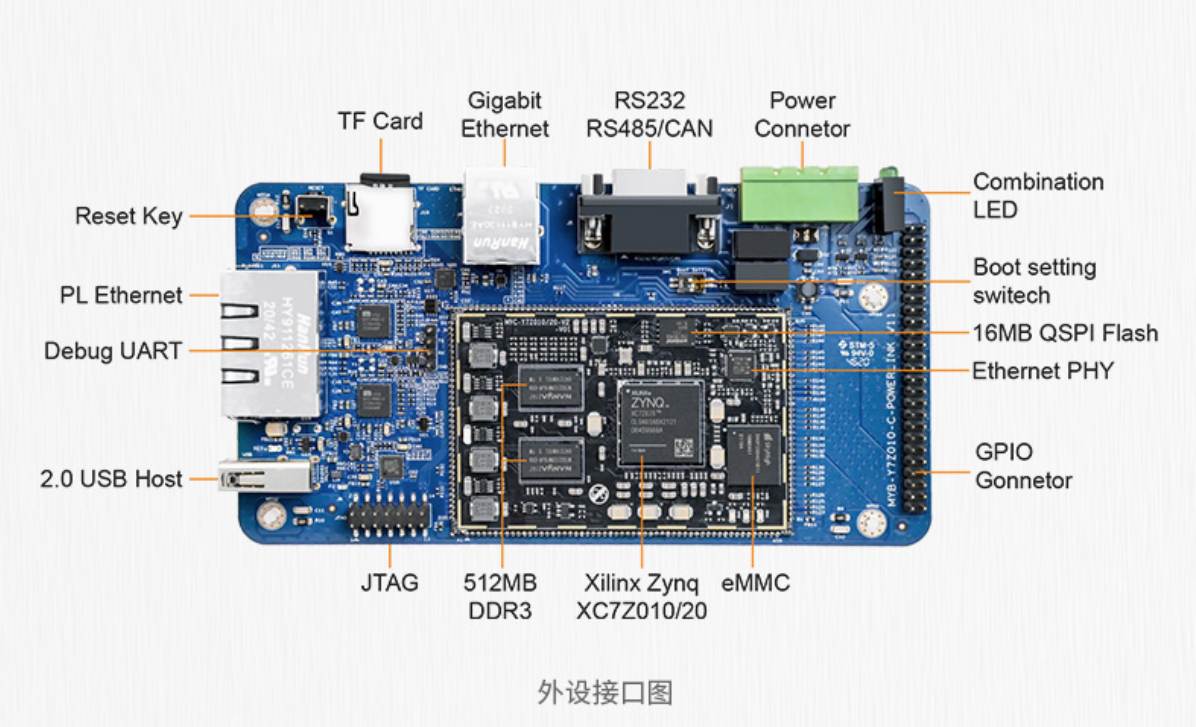

主板搭載3路千兆網口、RS232、RS485、CAN工業型帶隔離接口，再配套上專屬IO Cape擴展板豐富的HDMI、LCD、Camera等多媒體接口，不但滿足網絡傳輸?shù)母咚偻ㄐ乓螅€能提供出色的HMI顯示功能。

豐富的PYNQ庫

Xilinx Zynq芯片可以基于PYNQ軟件框架，調用豐富的Python庫對板卡應用層進行開發使用，讓上層應用開發者通過Python編程就可以調用FPGA模塊，其適用于大面積的設計者和開發者，能幫助用戶實現多種高性能的嵌入式應用，包括：并行硬件執行、高幀率視頻處理、硬件加速算法、實時信號處理、高帶寬IO、低延時控制等。
