上篇文章本來想寫B(tài)UCK輸出電容的計算的，但是看到好多電子同行理解都比較深刻，理論基礎都非常扎實，我就改變了想法，轉而寫了一篇關于續流二極管參數的短文，所以如果對理論計算感興趣的話，還是優先閱讀同行的文章吧，如果我覺得時機成熟的話后期還是會寫的，今天主要從工程的角度聊聊輸出電容。

我相信很多同學剛接觸或者對BUCK電路理解不深的情況下，覺得BUCK和LDO輸出電容一樣，只是濾波的作用。我剛?cè)胄械臅r候就是這么想的，并進行了驗證，用電烙鐵將輸出電容取下來，用示波器測量了一下，輸出電壓居然為0。那如果不是僅僅是濾波，輸出電容還有什么作用呢？為什么沒有它電路就不工作了呢？

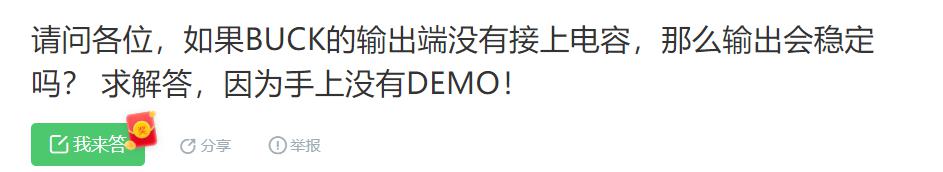

這個問題百度上也有！

回答上面的問題，首先要了解輸出電容的作用。

1. 對負載電流變化瞬態響應

如下圖所示

低負載電流轉換到高負載電流時，穩壓調節器不會立即響應負載電流的大幅快速增加，此時由輸出電容器提供增加的負載電流，直到穩壓反饋環路響應負載跳變。

高負載電流轉換到低負載電流時，輸出電容器的大小還必須能夠在從時吸收存儲在電感器中的能量。

2. 滿足輸出電壓紋波要求

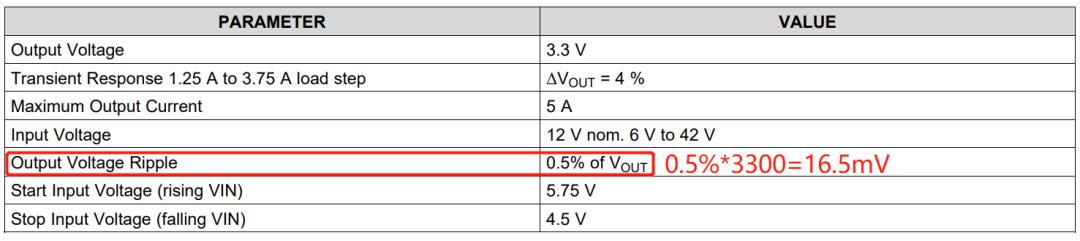

從下圖系統需求可看出輸出紋波電壓為16.5mV。

排除電容容量對紋波的影響，為了計算簡單，電感紋波系數為30%，輸出電壓ESR為：

其中 VORIPPLE 是最大允許輸出電壓紋波，IRIPPLE 是電感紋波電流。

所以選取ESR小于11mΩ的輸出電容，一般為多個MLCC并聯 。

綜上，BUCK輸出電容有2個作用，一個是前面提到的濾波，還有另一個就是儲能，如果只是濾波的話，去掉輸出電容是不會影響電路的功能的，只是紋波電流會超標！

第二個作用儲能，分為空載和重載兩種情況，空載時電壓跌落較小，示波器是有電壓輸出的。重載時，由于缺少輸出電容，環路會由于無法提供足夠的電流而失鎖，此時輸出電壓為0 。
