那么，哪種 PWM 技術最適合您的電機控制應用?在之前的文章中，我們研究了單象限 PWM 技術，它非常適合成本極其敏感的電機控制應用，在這些應用中，您希望通過改變 PWM 信號的占空比來控制電機的速度。但是電機只能在一個方向上旋轉，并在同一方向上產生扭矩。我們還介紹了“H 橋”作為研究其他 PWM 拓?fù)涞奶?。在這篇文章中，讓我們來看看如何使用 H 橋構建雙向速度控制功率級。特別是，我們將構建一個2 象限驅動器因?yàn)樗梢援a(chǎn)生具有正扭矩的正向運動(第 1 象限)，或產生具有負扭矩的反向運動(第 3 象限)。我們將再次選擇直流電機進行討論，因?yàn)槭褂弥绷麟姍C(jī)更容易理解這些概念。

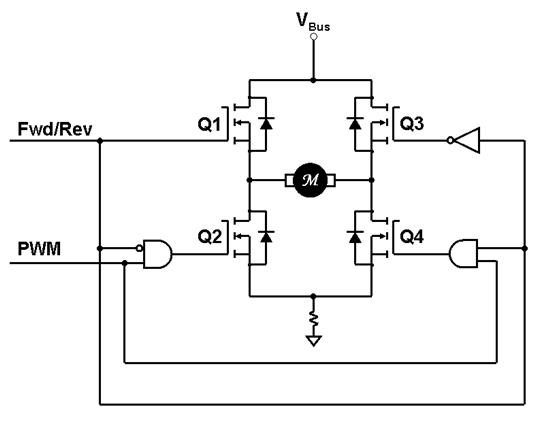

對于象限 1 中的單極性 PWM 操作，當我們向 Q4 施加 PWM 信號時，Q1 連續導通。您可以點擊此處觀看第 1 象限中單極 PWM 操作的動畫 。當 Q4 導通時，從 V總線創建電流路徑，通過 Q1，通過電機，通過 Q4，并通過地面返回。在此 PWM 狀態結束時，Q4 關閉。由于電機繞組有電感，所以會爭取保持電機電流同向流動。電感器保護它的電流就像母親保護她的孩子一樣。它實際上是在說，“別弄亂我的電流!如果你這樣做，我會產生任何必要的電壓來保持我的電流流動?！?結果，電感器迫使 Q3 的背體二極管導通。但由于 Q1 始終導通，電機電流將通過 Q1 而非直流電源返回。當您考慮時，您會意識到由于 Q1 持續開啟，該電路的行為與之前討論的單象限驅動器完全一樣，但有一個例外……如果您希望電機沿另一個方向旋轉，只需一直打開 Q3 并改為 PWM Q2。這導致電機反向運行并產生負轉矩的象限 3 運行。您可以通過單擊查看此過程的動畫在這里。

有趣的是，在第一象限和第三象限操作中，無論電流在電機中流向哪個方向，母線電流要么為正要么為零!換句話說，這種 PWM 技術不能再生能量。這是因?yàn)楦袘?yīng)反激電流被“困”在 H 橋的上半部分，永遠不會流回直流母線。這可能是優勢也可能是劣勢，具體取決于您的應用。如果您永遠不必?fù)?dān)心再生能源，那么您就不必在設計中增加費用來處理它。另一方面，如果你想回收負載能量，那么這種 PWM 技術對你來說不是一個好的選擇。

這種技術的另一個優點是它在任何給定時間只需要一個 PWM 信號。這意味著與某些其他 PWM 拓?fù)湎啾?，您可以從一個處理器控制更多電機。此外，在任何給定時間只有一個晶體管在開關，因此您的開關損耗最小化。最后，每個 PWM 周期只有一個二極管瞬變事件(當 Q3 背體二極管導通后 Q4 再次導通時)。因此，與我們之前討論的單象限技術相比，該技術不會產生更多的開關噪聲。

這種技術的主要缺點是即使你有四個晶體管，你仍然不能在所有四個象限中運行。這就像一輛沒有剎車的汽車!如果你想放慢速度，你有兩種選擇;將腳從油門上抬起并滑行(降低 PWM 占空比)，或者突然將汽車倒車(立即從第一象限過渡到第三象限!)順便說一下，我不建議您嘗試這個，或者您可能會在整個高速公路上留下您的變速箱碎片!后一種情況稱為 PLUGGING。雖然它會導致電機超快減速，但這通常不是一個好主意，因?yàn)橛纱水a(chǎn)生的高電流可能會使您的驅動器部件散落在整個實驗室工作臺上!

您應該知道，在一種情況下，這種 PWM 技術(甚至是上一篇文章中的單象限電路)可能會導致能量再生回到您的直流電源中。當負載使電機在任一方向加速時，沒有任何東西可以阻止它失控，因?yàn)檫@種 PWM 技術無法提供任何制動。電機將繼續加速，直到其反電動勢電壓幅值等于直流電源電壓。如果速度超過該點，F(xiàn)ET 中的背體二極管將導通，負電流將流入直流母線。我們將在以后的文章中討論處理此問題的方法。

總之，這種 PWM 技術在需要雙向電機速度控制的應用中很受歡迎，但如果電機在您想要減速時自行滑行也沒有關系。在下一篇博文中，我們將看到僅通過改變其中一個晶體管上的一個 信號，同時我們就可以使用能量再生來使電機減速。
