MCS-51單片機串口的基本結構

MCS-51單片機內部有一個全雙工的異步串行通信接口，其結構如圖4-18所示。串口工作時，單片機P3口的P3.0引腳和P3.1引腳處于第二功能，分別是串口的數據接收端RXD和發送端TXD。

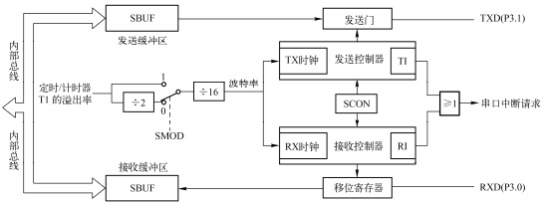

圖4-18 MCS-51單片機串口內部結構示意圖

串口控制寄存器SCON決定了串口的工作方式，而串口的波特率與定時/計數器1的溢出率直接相關。另外，串口發送數據和接收數據都可以產生串口中斷請求。

發送緩沖區只能寫入不能讀出。發送數據時，在發送控制器的控制下，發送緩沖區中的并行數據轉換為串行數據，并被插入格式信息以形成完整的字符數據幀，最后由TXD引腳發送出去。接收緩沖區只能讀出不能寫入。接收數據時，由RXD引腳接收字符數據幀。在接收控制器的控制下，字符數據幀中的格式信息被濾除，然后數據被移位寄存器轉換成并行數據并存入接收緩沖區?？梢?jiàn)，MCS-51單片機的串口是全雙工的串口，可以同時進行數據發送和接收。

串口的工作方式

MCS-51單片機的串口有4種工作方式，其中方式0主要用于并行I/O接口的擴展，其他方式用于數據傳輸。

1.串口工作方式0

在方式0時，串口是8位同步移位寄存器，既可以移位輸入也可以移位輸出，并不是真正的數據通信方式，主要用于擴展外部并行I/O接口。如該方式的時序(見圖4-19)所示，TXD是移位脈沖的輸出引腳，RXD是數據移位輸入或輸出的引腳。另外，方式0的字符數據幀中只有8個數據位，沒有格式信息。

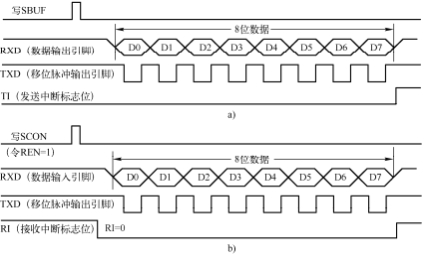

圖4-19串口工作方式0時序

a)發送(輸出)時序b)接收(輸入)時序

(1)數據的發送

發送數據前，首先將TI清0，然后只要向SBUF中寫入數據，就會啟動串口的發送，如指令“MOV SBUF,A”。之后，引腳TXD和RXD分別出現移位脈沖和數據位。當所有數據位發送完畢后，串口發送中斷請求標志位TI被單片機硬件置1，以表明一次數據發送過程結束。單片機硬件在任何時候都不會自動將TI清0。再次發送數據前，必須用軟件指令將TI清0，如執行指令“CLR TI”。

(2)數據的接收

接收數據前，必須令REN=1且RI=0，以啟動串口的接收過程。之后，TXD引腳出現移位脈沖，串口等待RXD引腳上出現的數據位，并將其送入移位寄存器。當接收完一個完整數據幀后，硬件將移位寄存器中的數據送入接收緩沖區SBUF，并將接收中斷請求標志位RI置1，以表明數據接收完畢。再次接收數據前，需將SBUF中的數據取走，并將RI清0。取SBUF中的數據可以用指令“MOV A,SBUF”，該指令將接收緩沖區的數據送入累加器A。只能用軟件指令將RI清0，如指令“CLR RI”，因?yàn)閱纹瑱C(jī)硬件不會自動將RI清0。

2.串口工作方式1

在方式1時，串口可接收和發送8位數據，其時序如圖4-21所示。1個字符幀中有10個二進制位，包括8個數據位、1個起始位和1個停止位。TXD和RXD分別是發送數據和接收數據的引腳。

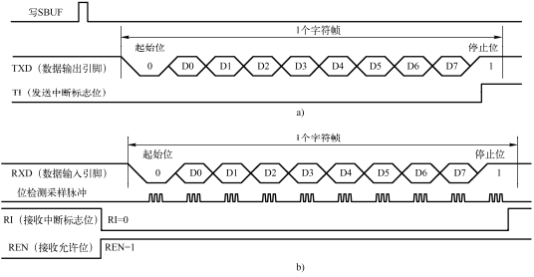

圖4-21串口工作方式1時序

a)發送(輸出)時序b)接收(輸入)時序

(1)數據的發送

與方式0相似，發送數據前，首先將TI清0，然后只要向SBUF中寫入數據，就會啟動串口的發送過程。被發送的數據從TXD向外輸出，低位在前高位在后。一幀數據發送完畢后，TI被單片機硬件置1。再次發送數據前，必須用軟件指令將TI清0。

(2)數據的接收

接收數據前，令REN=1且RI=0，以啟動串口接收過程。通過RXD接收字符數據幀，接收順序?yàn)橄鹊臀辉俑呶?。?shí)際上，數據的接收是通過采樣實現的，每個數據位上RXD被采樣3次，其中兩次相同的采樣值作為采樣結果送入接收端的移位寄存器。一個完整字符幀接收完畢后，RI被置1，并且接收的8個數據位被送入接收緩沖區，而停止位“1”被送入接收方SCON的RB8中。若再次接收數據，則必須提前將RI清0。

3.串口工作方式2和方式3

串口工作方式2和方式3屬于多機通信方式(多機通信的具體實現方法見前文關于SM2的描述)，主機與從機的連接關系如圖4-23所示，其時序如圖4-24所示。方式2和方式3的唯一差別是波特率計算公式不同，見表4-14。

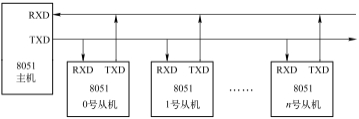

圖4-23多機通信中主機與從機的連接

(1)數據的發送

方式2和方式3的字符幀包含11個二進制位，與方式1相比，在停止位前多了TB8位，該TB8位來自于發送方SCON寄存器中的TB8位。發送方的TB8位最終將被送入接收方SCON寄存器的RB8位中。

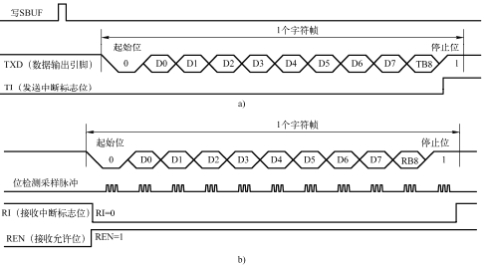

圖4-24串口工作方式2和方式3時序

a)發送(輸出)時序b)接收(輸入)時序

與其他工作方式的發送過程相同，發送前需將TI清0，然后向SBUF中寫入數據以啟動發送。數據由TXD向外發送，數據發送完畢后，TI被硬件置1。再次發送數據前，必須用指令將TI再次清0。

(2)數據的接收

串口接收數據前，需令REN=1且RI=0。數據由RXD引腳接收。在字符數據幀中，停止位和D7之間的位來自發送方的TB8，并被送入接收方SCON寄存器的RB8位中。因此在圖4-24所示接收時序中，停止位和D7之間的位用RB8表示。一個字符數據幀接收完畢后，RI不一定被硬件置1。見表4-16，RI被硬件置1的情況有兩種，分別是：①SM0=0;

②SM0=1并且RB8=1。再次接收數據前，必須將RI清0，并令REN=1。
