1.中斷系統的功能

單片機中斷系統由硬件和軟件共同構成，其主要功能如下：

(1)中斷源的識別

MCS-51單片機有5個中斷源，當接收到中斷請求時，MCS-51單片機可以識別出中斷的來源，并執行相應的中斷服務處理程序。

(2)中斷的開放和屏蔽

單片機系統用戶可以通過中斷系統的軟件和硬件實現對某一中斷請求的開放(或允許)和屏蔽。開放是指中斷請求發生時中斷系統響應該請求，并完成相應的中斷服務處理工作;相反地，屏蔽是指中斷系統既不接收中斷請求，也不進行中斷處理。

(3)中斷的優先級別排隊

單片機每次只能處理一個中斷源的中斷請求，當多個被開放的中斷源同時發出中斷請求時，單片機必須確定優先響應哪一個中斷請求。

MCS-51單片機具有中斷優先級排隊功能，可以根據預先設定好的優先級別對所有發出請求的中斷源進行優先級別的排序。優先級別最高的中斷請求首先被響應和處理，高級別中斷處理結束后再處理低級別的中斷。

(4)中斷的響應和處理

中斷響應是指單片機中斷系統根據對中斷源的判斷結果，臨時中止當前的程序并控制程序跳轉至中斷服務處理程序，以完成相應的中斷服務操作。

(5)中斷的返回

中斷返回是指單片機退出中斷服務處理程序，并返回中斷請求響應之前被中止的位置繼續執行程序。中斷返回操作由單片機中斷服務處理程序中的RETI指令完成。

2.中斷系統的結構

中斷裝置和中斷處理程序統稱為中斷系統。中斷系統是計算機的重要組成部分。實時控制、故障自動處理、計算機與外圍設備間的數據傳送往往采用中斷系統。中斷系統的應用大大提高了計算機效率。

不同的計算機其硬件結構和軟件指令是不完全相同的，因此，中斷系統也是不相同的。計算機的中斷系統能夠加強CPU對多任務事件的處理能力。中斷機制是現代計算機系統中的基礎設施之一，它在系統中起著通信網絡作用，以協調系統對各種外部事件的響應和處理。中斷是實現多道程序設計的必要條件。中斷是CPU對系統發生的某個事件作出的一種反應。

引起中斷的事件稱為中斷源。中斷源向CPU提出處理的請求稱為中斷請求。發生中斷時被打斷程序的暫停點成為斷點。CPU暫?，F(xiàn)行程序而轉為響應中斷請求的過程稱為中斷響應。處理中斷源的程序稱為中斷處理程序。CPU執行有關的中斷處理程序稱為中斷處理。而返回斷點的過程稱為中斷返回。中斷的實現由實行軟件和硬件綜合完成，硬件部分叫做硬件裝置，軟件部分稱為軟件處理程序。

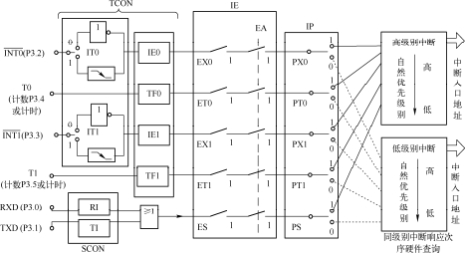

MCS-51單片機中斷系統的結構如圖4-1所示。MCS-51單片機有5個中斷源，分別是2個外部中斷源、2個定時/計數器中斷源和1個串行接口中斷源。與中斷系統有關的寄存器有TCON、SCON、IE和IP，它們都可以按位尋址，其中的每一位都可以通過指令來設置。

圖4-1 MCS-51中斷系統的結構

MCS-51的中斷源可分為三類：外部中斷、定時中斷和串行口中斷。

1.外部中斷類

由外部原因引起的：

INT0——外部中斷0請求信號，由P3.2輸入，IT0(TCON.0)決定中斷請求信號是低電平有效還是下降沿有效。一旦輸入有效，即向CPU申請中斷，并使IE0=1。

INT1——外部中斷1請求信號，由P3.3輸入，由IT1(TCON.2)決定中斷請求信號是低電平有效還是下降沿有效。一旦輸入有效，即向CPU申請中斷，并使IE1=1。

2.定時中斷類

定時中斷是為滿足定時或計數溢出處理的需要而設置的，在單片機芯片內部發生，無需在芯片上設置引入端，但在計數方式時，中斷源可以由單片機芯片外部引入。

TF0——定時器T0溢出中斷請求。當定時器T0產生溢出時，其中斷請求標志TF0=1，請求中斷處理。

TF1——定時器T1溢出中斷請求。當定時器T1產生溢出時，其中斷請求標志TF1=1，請求中斷處理。

3.串行口中斷類

串行口中斷為串行數據的傳送需要而設置的。

RI或TI——串行中斷請求。
