I²C(Inter-Integrated Circuit)總線是Philips公司推出的一種雙向二線制同步串行總線，僅用兩根線即可實現器件之間的數據傳送。目前很多芯片集成了I²C總線接口，如CYGNAL公司的C805IF0XX系列單片機、實時日歷時鐘芯片PCF8563及數字溫度傳感器LM75等。

I²C總線的引腳功能和時序

1.I²C總線的引腳功能

如圖6-7所示，I²C總線通過兩根線將多個芯片(包括MCU)連接在一起，其中，SDA和SCL都是雙向傳輸線，分別用于傳輸數據和時鐘信號。這兩個引腳必須經過上拉電阻與正電源相接，如圖6-8所示。另外，在總線空閑時，SDA和SCL都是高電平。

圖6-7 I²C總線接口擴展示意圖

圖6-8 I²C總線接口電氣結構圖

需要注意，在圖6-7中并沒有指出從機或主機，這是因?yàn)镮2C是一種多主機的總線，可以有多個主機，且主從關系可以根據任務要求而更改。當有個多個主機時，I²C總線可以通過內部的競爭檢測和仲裁電路進行仲裁處理，以保證數據正確傳輸。另外，主機是產生時鐘信號并初始化數據傳輸?shù)钠骷?，只有帶CPU的器件才能成為主機。每個器件都有一個唯一的地址編號，被主機通過地址編號尋址訪問的器件是從機。

2.I²C總線的引腳時序

I²C總線的數據傳輸過程由主機控制。在該過程中，主機的操作可以分為以下幾個步驟：①發送啟動信號;②傳輸從機地址，并確認數據傳輸方向(主機輸出從機輸入，或主機輸入從機輸出);③與從機之間進行數據傳輸(發送或讀取);④發送停止信號。I2C總線信號的時序由主機產生和控制，下面分別進行介紹。

(1)啟動信號和停止信號的時序

啟動信號和停止信號分別用于確定數據傳輸?shù)拈_始和結束。如圖6-9所示，當SCL為高電平時，若SDA引腳出現下降沿，則產生啟動信號;反之，當SCL為高電平，而SDA引腳出現上升沿時，則產生停止信號。

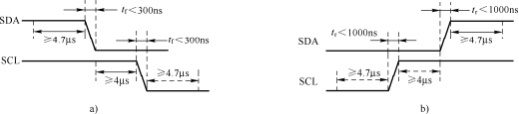

圖6-9啟動信號與停止信號的引腳時序

a)啟動信號b)停止信號

(2)數據傳送時序

數據傳送過程中，如圖6-10所示，當SCL為高電平時，SDA引腳上的信號是被傳送的數據位(低電平為“0”，高電平為“1”)，必須保持穩定;若要更改被傳送的數據位，則必須先令SCL為低電平。可見，I²C總線僅在SCL為高電平時傳送數據。

圖6-10數據傳輸過程中的引腳時序

(3)響應信號時序

I²C總線以字節為單位傳送數據和地址。傳送時高位在前、低位在后。每發送完一個字節后，發送方都要求接收方返回一個響應信號。響應信號有兩種，分別是應答信號ACK和非應答信號ACK，其時序如圖6-11所示，下面分析該時序。

圖6-11響應信號的引腳時序

a)應答信號ACK b)非應答信號ACK

1)若主機為發送方，則發送完一個字節后，需要從機進行應答。此時，主機在SCL引腳產生一個時鐘脈沖(高電平)，并將SDA引腳設置為高電平(即釋放對總線的控制)。接收方若需繼續接收下一個數據，則主動將SDA引腳設置為低電平。即產生如圖6-11a所示的ACK信號。主機檢測到ACK信號后將繼續發送下一個數據。若接收方不需要接收下一個數據，則不更改SDA引腳狀態，使其保持高電平。即產生如圖6-11b所示的ACK信號。主機檢測到ACK信號后，將產生如圖6-9b所示的停止信號，并結束發送。

2)若主機為接收方，則接收完一個字節數據后，主動產生一個應答信號。如果主機希望接收新數據，則該應答信號為ACK信號。檢測到ACK信號的從機將發送下一個數據。如果主機不需要接收新數據，則應答信號為ACK信號。從機檢測到ACK信號后，將停止發送、釋放SDA線(即使其為高電平)。之后，主機可以發送停止信號，結束本次數據傳輸。

3.I²C總線的數據幀格式

如前所述，I²C總線傳輸數據之前除了發送啟動信號外，還要發送從機地址，并確認數據傳輸方向。具體方法是，主機發送啟動信號后，接著再向從機發送一個字節數據。如圖6-12所示，該數據的高7位是從機的地址;最低位(第0位)R W代表數據的傳輸方向，0表示主機是發送方(向從機寫數據)，1表示主機是接收方(讀從機的數據)。

沒有I²C總線接口的單片機，如MCS-51單片機等，可以利用自身的并行I/O引腳模擬產生I2C總線時序，以實現對I²C總線接口器件的擴展。例如，在圖6-13中，8051單片機用P1.0和P1.1模擬I²C總線的SDA和SCL引腳。

圖6-12 I²C總線的從機地址格式

圖6-13引腳模擬I²C總線
