在電子設計開發中I2C大家已經很熟悉了，每一種電子產品小到電子開關，大到衛星通信都會利用的I2C總線。據統計I2C在電子產品中占據了93%的份額，幾乎任何一種電路都要使用。

I2C是由PHILIPS公司在1980年開發的兩線式串行總線，至今已經發展30多年的歷史了。古老的電子產品中就已經在使用I2C總線了。I2C總線在所有總線中是最簡單，最穩定的一種，由于發展歷史久遠，所以I2C總線出現了多種版本。但是萬變不離其中，有的廠商甚至在原有I2C總線的基礎上，自己改變了總線時序，成為獨有的I2C。但是基本原理不變。我遇到過很多人在問我，自己的I2C程序明明已經調試好，可換了個芯片就通信失敗了，不能讀取數據了。都是I2C的元器件，只是芯片廠家不同。在這里我告訴大家，這總線歷史悠久，各種版本的要有幾十種甚至幾百種了，所有版本的通信格式，協議都一樣，只是時間不同了，因?yàn)橛械男酒瑥S家更改了時序中的時鐘周期。所以大家遇到這種問題，只需調整延時，其余不動即可，不必不知所措，亂找問題。

I2C總線從機設備最多支持127個，主要是通過串行數據(SDA)線和串行時鐘 (SCL)線在連接到總線的器件間傳遞信息。每個器件都有一個唯一的地址。

I2C總線有三種數據傳輸速度：標準，快速模式和高速模式。標準的是100Kbps，快速模式為400Kbps，高速模式支持快至3.4Mbps的速度。所有的與次之傳輸速度的模式都是兼容的。I2C總線支持7位和10位地址空間設備和在不同電壓下運行的設備。

TTL電平與COMS在I2C這里通用。是相互兼容的。

由于I2C的模式多種多樣，我就給大家講一種常用的7位尋址模式的通信，還有10位模式，大家可以自行找資料去了解，這種10位模式的較少。

總線通信流程大概分為四部分。1.啟動—2.數據傳輸—3.應答—4.結束。

啟動與結束：

SCL 線是高電平時，SDA 線從高電平向低電平切換，這個情況表示起始條件;

SCL 線是高電平時，SDA 線由低電平向高電平切換，這個情況表示停止條件。

數據傳輸：

發送到SDA 線上的每個字節必須為8 位，每次傳輸可以發送的字節數量不受限制。每個字節后必須跟一個響應位。首先傳輸?shù)氖菙?shù)據的最高位(MSB)，如果從機要完成一些其他功能后(例如一個內部中斷服務程序)才能接收或發送下一個完整的數據字節，可以使時鐘線SCL 保持低電平，迫使主機進入等待狀態，當從機準備好接收下一個數據字節并釋放時鐘線SCL 后數據傳輸繼續。

SDA仲裁

SDA仲裁

SDA線的仲裁也是基于總線具有線路 "AND "邏輯功能的原則。節點發送1位數據后，比較總線上呈現的數據是否與它發送的內容一致(類似于CAN總線的回讀機制)，一致繼續發送否則退出競爭。SDA線的仲裁可以確保I2C總線系統正常通信，當多個主節點試圖同時控制總線時，數據不會丟失?？偩€系統通過仲裁只允許一個主節點繼續占用總線。

仲裁過程

DATA1和DATA2分別是主節點發送給總線的數據信號，SDA是總線上呈現的數據信號，SCL是總線上呈現的時鐘信號。當主節點1和2同時發送啟動信號時，兩個主節點都發送高電平信號，這時，總線上的信號為高電平，兩個主節點檢測到總線上的信號與自己發送的信號相同，繼續發送數據。在第二個時鐘周期，兩個主節點都發送低電平信號，總線上呈現的信號為低電平，繼續發送數據。在第3個時鐘周期，主節點1發送一個高電平信號，而主節點2發送一個低電平信號，根據總線的 "AND "線的邏輯功能，總線上的信號是低電平。這時，主節點1檢測到總線上的數據與自己發送的數據不同，并斷開數據的輸出階段，轉向從機接收狀態，這樣主節點2贏得了總線數據沒有丟失，即總線上的數據與主節點2發送的數據相同，主節點1轉為從節點后繼續接收數據，也沒有丟失SDA線。因此在仲裁過程中，數據不會丟失。

小結：SDA仲裁和SCL時鐘同步處理不是順序進行的，而是同時進行的。在實際使用中，I2C很容易出現死鎖。有兩種常見的情況會發生死鎖：

一種情況是，當從屬設備回復ACK時，主設備異常復位。

另一種情況是，當從屬設備回復的數據位為0時，主設備異常復位。

這兩種情況的相同點是，當主設備被異常復位時，SDA處于被從屬設備拉低的狀態，而SCL在主設備復位后處于VOH(空閑狀態)。此時，從設備將等待主設備將SCL拉低，以獲取ACK或數據位，而主設備將等待從設備釋放SDA線。主設備和從設備互相等待，在空中互相對視，進入死鎖狀態。

下面是一些解決死鎖問題的常用方法：主設備檢測到SDA線后，從設備就會釋放SDA線。

主設備檢測到SDA被拉低超過一段時間后，會主動復位從設備釋放SDA。這種方法的前提是，從屬設備有一個復位引腳，MCU可以控制從屬設備的復位引腳使其復位。

在主設備檢測到SDA被拉低超過一段時間后，它向時鐘總線推送9個時鐘，并占用從屬設備的ACK位，這樣從屬設備就會釋放SDA到一個VOH。

在主設備和從設備之間串聯一個I2C緩沖器，它可以自動檢測死鎖情況。當檢測到死鎖時，它將主動斷開與主設備的連接，并向從設備發送9個時鐘。在從屬設備釋放SDA線后，它將重新與主設備建立連接。

I2C死鎖問題不能從根本上避免，除了由MCU的異常復位引起的I2C死鎖外，在正常的通信過程中，從屬設備也可能異常地拉下SDA而引起死鎖。因此，當死鎖發生時，軟件應設計成能夠從死鎖中恢復，從而使I2C通信能夠繼續。

CORPORATE CULTURE 時鐘拉伸

時鐘拉伸

什么是I2C時鐘拉伸?在I2C的主從通信過程中，總線上的SCL時鐘總是由主站產生和控制，但如果從站不能跟上主站的速度，I2C協議規定從站可以拉低SCL時鐘線。傳輸會暫停，直到從機釋放SCL線，然后繼續傳輸。

時鐘拉伸是從屬設備的一個可選配置。如果不啟用，從機不能控制SCL;如果啟用，從機可以通過強行將SCL拉低來降低傳輸速度。在SCL為VOL的期間，主機只能等待從機釋放SCL。

CORPORATE CULTURE

重復啟動

有時，主站需要在一次通信中進行多次信息交換，如與不同的從站傳輸信息，或切換讀寫操作，而又不想在此期間被其他主站干擾，那么可以使用 "重復啟動條件"--在一次通信中，主站可以產生多個啟動條件來完成多個信息交換，最后產生一個停止條件來結束整個通信過程。由于在此期間沒有停止條件，所以主站一直占據著竊聽器，而其他主站無法切換進來。

CORPORATE CULTURE

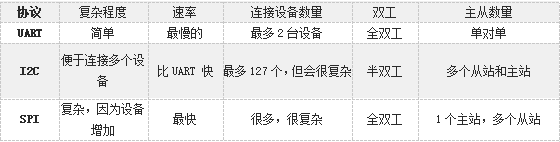

下面是UART、I2c和SPI之間的區別

你可能想知道，這三種通信方式中哪一種是最好的?是UART、I2C，還是SPI?

實際是沒有最好的通信外設，每個通信外設都有自己的優點和缺點。

因此，用戶應該選擇最適合他們項目的通信外設。例如，如果你想要最快的通信外設，SPI將是最理想的。另一方面，如果用戶想連接多個設備而又不太復雜，I2C將是最理想的，因?yàn)樗梢赃B接多達127個設備，而且易于管理。
