DS18B20是DALLAS公司推出的單總線溫度傳感器，因其具有結構簡單、精度高等優點，而廣泛應用于溫度監控等單片機應用系統。

DS18B20是常用的數字溫度傳感器，其輸出的是數字信號，具有體積小，硬件開銷低，抗干擾能力強，精度高的特點。DS18B20數字溫度傳感器接線方便，封裝成后可應用于多種場合，如管道式，螺紋式，磁鐵吸附式，不銹鋼封裝式，型號多種多樣，有LTM8877，LTM8874等等。

主要根據應用場合的不同而改變其外觀。封裝后的DS18B20可用于電纜溝測溫，高爐水循環測溫，鍋爐測溫，機房測溫，農業大棚測溫，潔凈室測溫，彈藥庫測溫等各種非極限溫度場合。耐磨耐碰，體積小，使用方便，封裝形式多樣，適用于各種狹小空間設備數字測溫和控制領域。

1.DS18B20的引腳及性能指標DS18B20有3個引腳，分別是：

1)GND(引腳1)，接地引腳。

2)DQ(引腳12)，單總線的數據輸入/輸出和時鐘信號引腳。

3)VDD(引腳3)，接外部電源(電壓范圍為+3~+5.5V)的引腳，若采用寄生電源方式供電，則該引腳應接地。

DS18B20的主要性能指標有：

1)可測溫度的范圍為-55~+125℃。

2)溫度分辨率可以配置為9~12位，在12位時的單次轉換時間為750ms。3)溫度測量在-10~+85℃時，測量精度為±0.5℃。

4)可以設置溫度的上、下限報警值，并存在其內部的非易失存儲器中。5)能夠識別產生溫度報警的器件。

2.DS18B20的操作指令

在單總線通信中，主機首先選擇與之通信的DS18B20，然后通過給DS18B20發操作命令來控制其工作。DS18B20的所有操作命令均以8位二進制數表示，見表6-3由表6-3可知，ROM命令主要用于DS18B20的定位(如確定總線上哪一個DS18B20出現了報警)，而存儲控制命令主要用于控制溫度轉換和數據的讀、寫等。

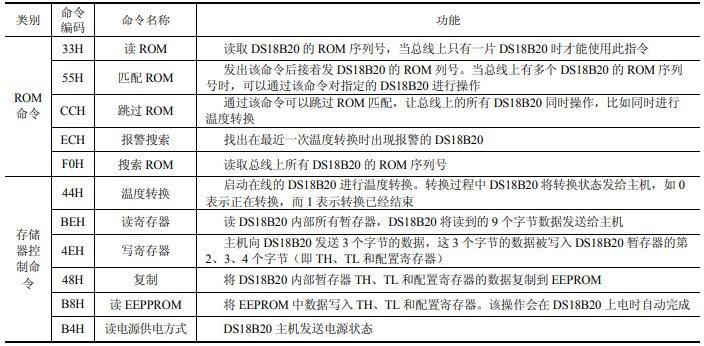

表6-3 DS18B20的ROM命令

(1)DS18B20的ROM序列號

ROM序列號是每個單總線接口器件都有的唯一的編號，共64位，其中，最后8位是廠家號(Family Code)，DS18B20的廠家號是10H;中間48位是序列號(Serial Number);最高8位是CRC冗余檢驗碼(CRC Code)。

(2)DS18B20內部的存儲結構

DS18B20內部存儲資源由高速暫存器和EEPROM構成，如圖6-22所示。其中，暫存器的第4個字節是配置寄存器(見表6-4)，其第6位和第5位用于設置溫度傳感器的位數(即分辨率)。

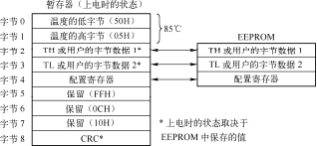

圖6-22 DS18B20的存儲結構

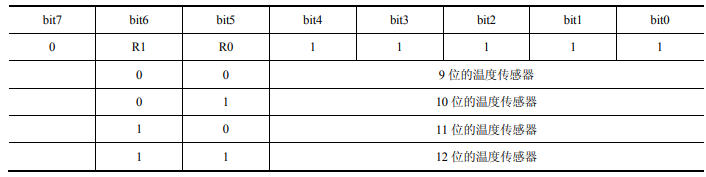

表6-4 DS18B20的配置寄存器

DS18B20的默認分辨率為12位。溫度值的低字節和高字節分別存放于暫存器的字節0和字節1。另外，DS18B20可以采集正、負溫度，因此溫度以補碼形式存放。采用12位分辨率時的溫度存放格式見表6-5，其中：

1)字母“S”代表溫度的符號位，這些位為1時，溫度為負數，否則為正數。

2)表格中的數字為對應二進制位的權重。其中低字節的bit3~bit0是二進制小數位，其余位是整數位。例如，若溫度數據為0FE6FH(1111 1110 0110 1111B)，則溫度值為-25.0625=-1×2¹¹+1×2¹⁰+1×2⁹+1×2⁸+1×2⁷+1×2⁶+1×2⁵+0×2⁴+0×2³+1×2²+1×2¹+0×2⁰+1×2?1+1×2?2+1×2?3+1×2?4。在DS18B20復位時，暫存器字節0和字節1的值分別是50H和05H，則溫度值為85℃。

表6-5溫度存放格式

3.DS18B20的使用方法

若DS18B20采用其默認配置(12位的溫度分辨率)，并假設總線上只存在一個DS18B20，則DS18B20的使用步驟如下：

1)檢測DS18B20是否存在(在線)，若存在則進入下一步操作，否則不能進行通信。2)向DS18B20發送命令0CCH，即跳過ROM匹配環節。

3)向DS18B20發送命令44H，啟動溫度轉換。

4)向DS18B20發送命令0BEH，準備讀取轉換結果。

5)連續從DS18B20的暫存器讀取9個字節數據，其中第0個和第1個字節分別為溫度的低字節和高字節。

DS1820使用中注意事項

DS1820雖然具有測溫系統簡單、測溫精度高、連接方便、占用口線少等優點，但在實際應用中也應注意以下幾方面的問題：

1、較小的硬件開銷需要相對復雜的軟件進行補償，由于DS1820與微處理器間采用串行數據傳送，因此，在對DS1820進行讀寫編程時，必須嚴格的保證讀寫時序，否則將無法讀取測溫結果。在使用PL/M、C等高級語言進行系統程序設計時，對DS1820操作部分最好采用匯編語言實現。

2、在DS1820的有關資料中均未提及單總線上所掛DS1820數量問題，容易使人誤認為可以掛任意多個DS1820，在實際應用中并非如此。當單總線上所掛DS1820超過8個時，就需要解決微處理器的總線驅動問題，這一點在進行多點測溫系統設計時要加以注意。

3、連接DS1820的總線電纜是有長度限制的。試驗中，當采用普通信號電纜傳輸長度超過50m時，讀取的測溫?cái)?shù)據將發生錯誤。當將總線電纜改為雙絞線帶屏蔽電纜時，正常通訊距離可達150m，當采用每米絞合次數更多的雙絞線帶屏蔽電纜時，正常通訊距離進一步加長。這種情況主要是由總線分布電容使信號波形產生畸變?cè)斐傻?。因此，在用DS1820進行長距離測溫系統設計時要充分考慮總線分布電容和阻抗匹配問題。

4、在DS1820測溫程序設計中，向DS1820發出溫度轉換命令后，程序總要等待DS1820的返回信號，一旦某個DS1820接觸不好或斷線，當程序讀該DS1820時，將沒有返回信號，程序進入死循環。這一點在進行DS1820硬件連接和軟件設計時也要給予一定的重視。測溫電纜線建議采用屏蔽4芯雙絞線，其中一對線接地線與信號線，另一組接VCC和地線，屏蔽層在源端單點接地。
