要實現人工智能，必然要進行大量的矩陣計算。而大量的矩陣計算依賴于大量的存儲空間、強大的計算能力和高速的數據交互，因此通常只能在云端的大型服務器集群中可以進行部署。

但在很多垂直的邊緣端要實現AI賦能，調用云端的AI能力的成本較高，而且整個鏈條的響應時間也較長，對于連接質量的依賴程度也較高，因此并不能做到較為實時的計算和處理，這與端側的低功耗、低延時的系統設計目標并不相符。但其實剖析大部分端側的AI應用場景，并不需要非常復雜的模型運算，例如識別車牌、物體，進行語音指令識別等等，這些應用已經沉淀了成熟的AI模型，因此只需要在端側計算單元中部署一個資源夠用的卷積神經網絡（CNN）加速器，就可以承擔起端側的AI任務，而且也釋放了更擅長做計算任務的CPU等資源，從而在增加AI運算的同時，還保證了達到端側高能效目標。

在百億IoT設備中，大部分的計算單元是MCU。而在MCU中集成CNN加速器，已經成為了MCU的一個發展方向。目前諸多MCU廠商都已經推出了AI集成的MCU產品，其中也包括ADI的邊緣AI微控制器產品MAX7800X系列，目前該系列產品型號包括MAX78000和MAX78002。

CNN加速器集成，實現高能效邊緣AI計算

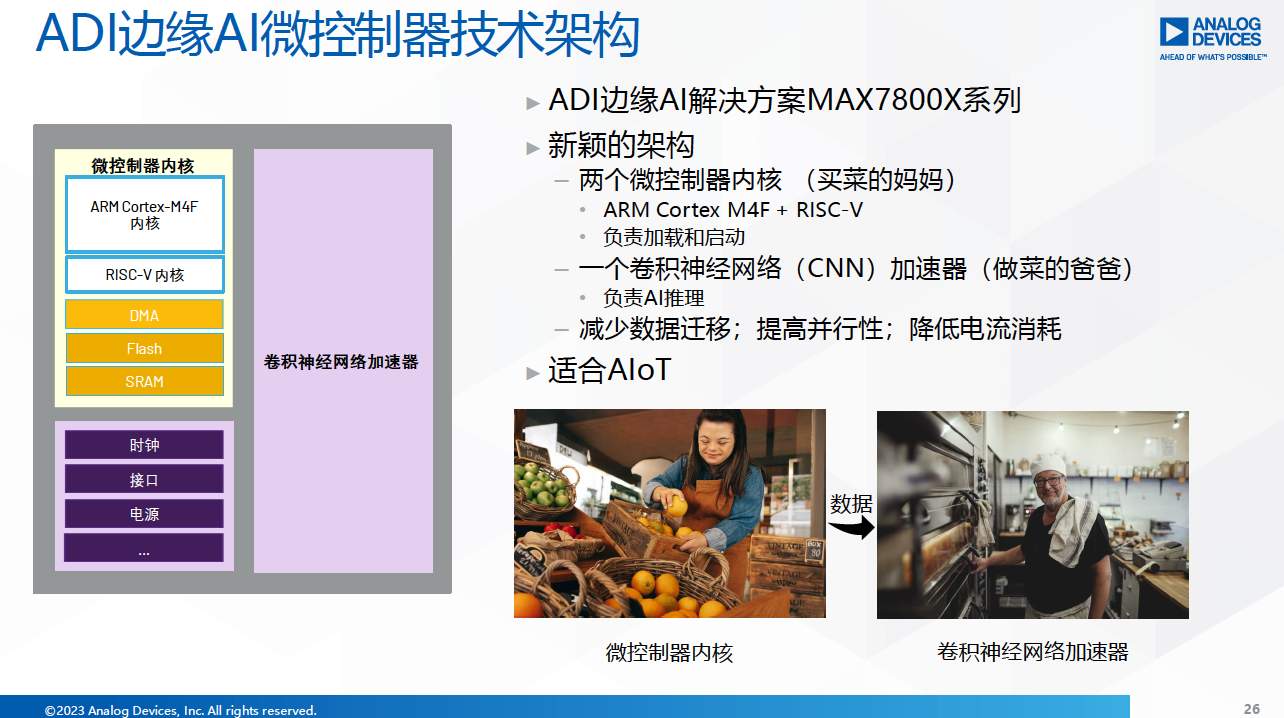

據預測，2025年75%的數據產生在邊緣側進行處理，端側AI MCU市場潛力巨大。MAX7800X系列也因此應運而生。據ADI中國技術支持中心高級工程師辛毅介紹，該系列產品由兩個微控制器內核（ARM Cortex M4F和RISC-V）加上一個卷積神經網絡（CNN）加速器構成。這一架構針對邊緣AI應用進行了高度優化，數據的加載和啟動由微控制器內核負責，而AI推理由卷積神經網絡加速器專門負責。

據ADI MCU產品線資深業務經理李勇介紹，Cortex-M4F內核主要是做一些應用和通信，同時內部還配有FLASH和SRAM。而RISC-V則是一顆小內核，采用32位精簡指令集，主要是配合CNN來工作。比如圖片、聲音、波形等數據通過通信接口或者圖像Camera接口輸入進來后，會由RISC-V內核將這些數據搬運至存儲空間，再讓CNN來使用。CNN經過硬件計算，將原始的數據通過矩陣的乘法和加法得到一些特征值，再放到內存里來進行比對。

借助于CPU和CNN兩類硬件的分工合作，MAX7800X系列一不需要聯網，二支持電池供電，完美地滿足了邊緣AI的要求，是AIoT應用的理想產品。

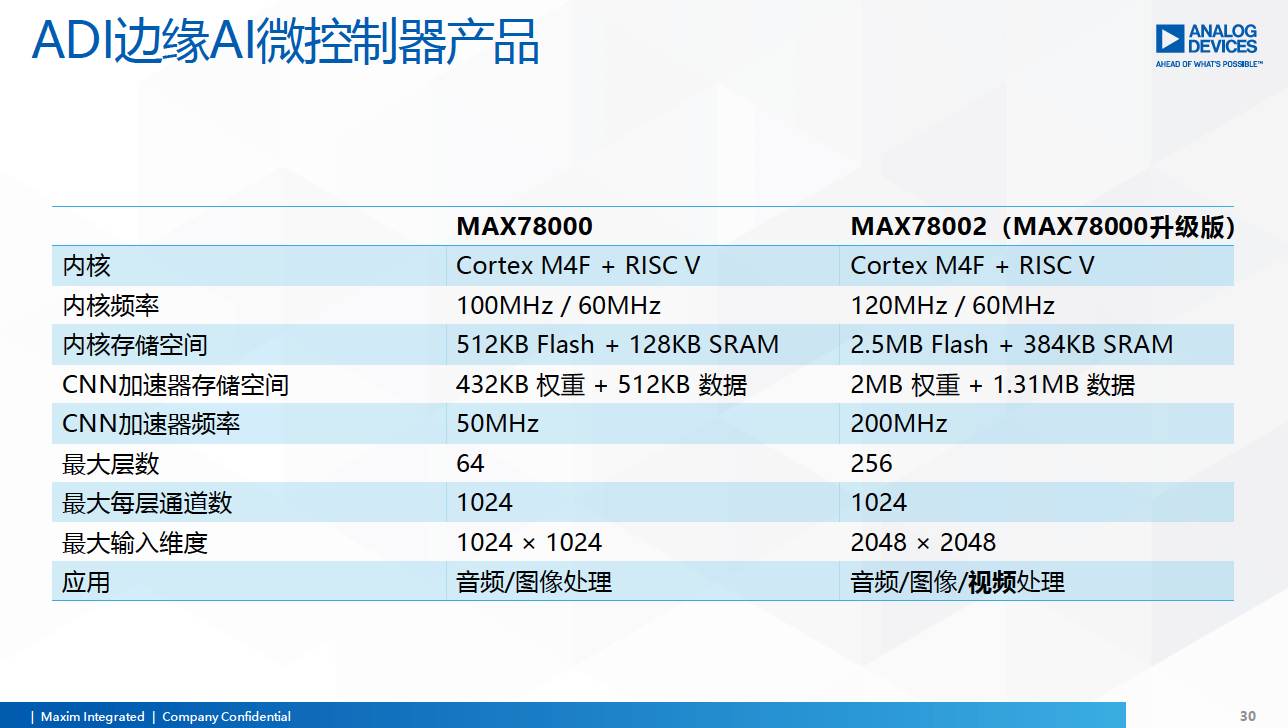

目前MAX7800X提供了MAX78000和mAX78002兩種產品型號，MAX78000可支持多達3.5M的模型權重，MAX78002則支持多達16M的模型權重。如果把AI看成一個工作的大腦，那么模型權重就相當于這個大腦里儲存的知識。因此，MAX78002和MAX78000相比，不僅可以做到圖像的識別，還可以進行復雜的視頻分析?！翱偟膩碚f，ADI的邊緣AI解決方案具備速度快、無需外部存儲、時鐘控制靈活和超低功耗等四大特色，因此對于需要使用電池供電、需要及時決策的物聯網設備來說特別合適。”辛毅介紹到。

更完美平衡的邊緣AI方案

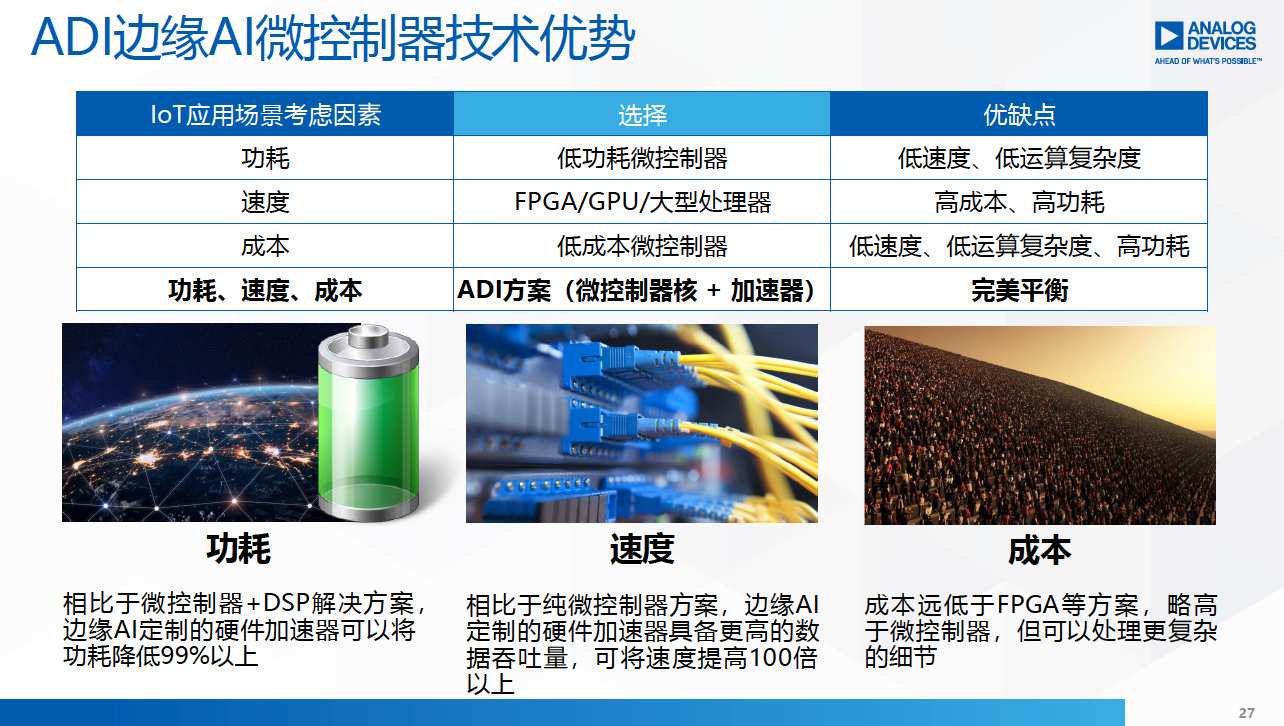

邊緣AI的計算平臺，可以選擇FPGA、GPU、DSP或其它專用ASIC，但ADI的MAX7800X憑借著針對性的架構設計，提供了更高的能效和性能表現。

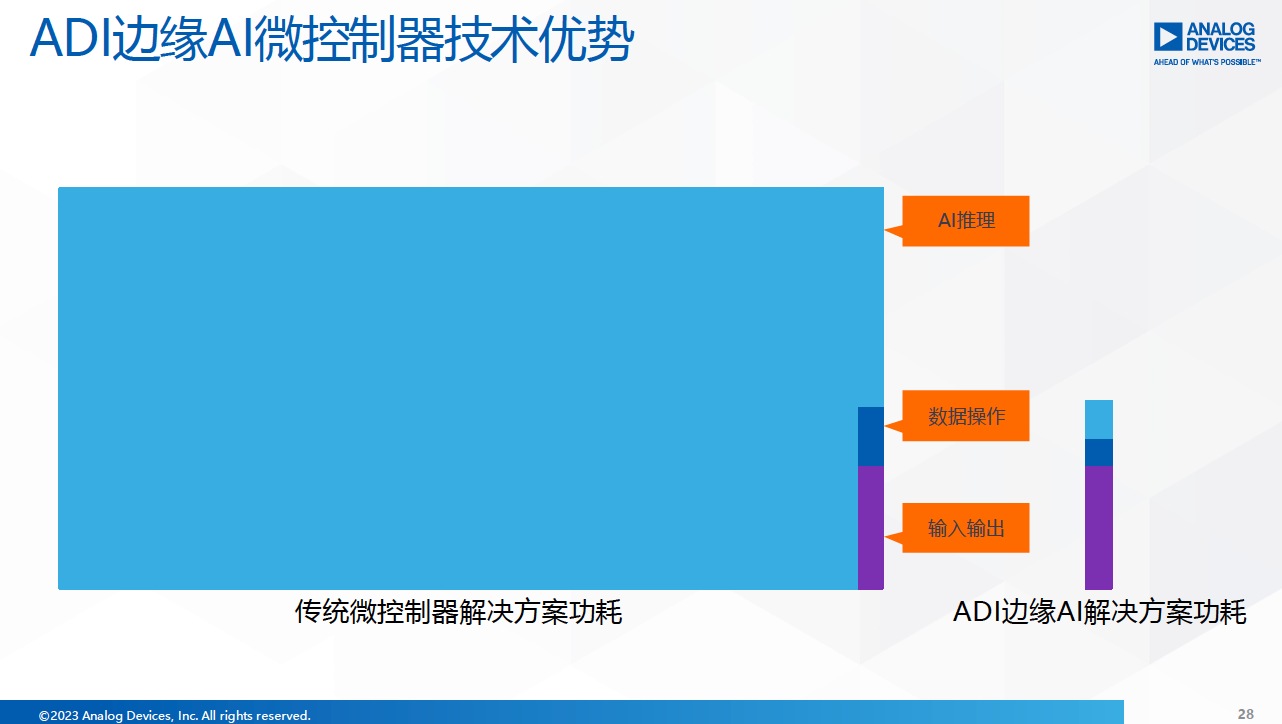

對比傳統的MCU+DSP的方案，ADI的MAX7800X的CNN加速器可以將功耗降低99%以上，而且算法在CNN上執行的效率也比DSP上更高。對于單純采用微控制器的方案，MAX7800X的CNN加速器具備更高的數據吞吐量，可以將速度提高100倍以上；而且釋放了CPU的工作負載，使其專注于更擅長的計算任務。而對于FPGA等方案，雖然可以處理更復雜的細節，但其成本、功耗和面積都并不適合更邊緣側的部署，MAX7800X也具備更大的優勢。

如下圖所示，將最新的MAX78000，與ADI的通用MCUMAX32650，以及競爭對手的某個MCU放在一起進行對比。當執行相同的人臉識別（也就是圖像識別、視覺識別）和關鍵字識別（也就是音頻識別、聽覺識別）的AI推理時，MAX78000中的CNN在50MHz的主頻下就可以達到280億次每秒的運算速度，而另外兩顆MCU則在內置的帶CMSIS-NN的DSP上運行相同INT8網絡，速度遠不及MAX78000中的專用CNN。而在功耗表現方面，競品MCU還要增加外部3.3V SDRAM和控制器的功耗，遠高于MAX78000和MAX32650?？偟膩砜?，在執行AI運算時，不論是推理速度和推理功耗，MAX78000在都大幅領先于另外兩顆沒有內置CNN的MCU。

硬件CNN集成，邊緣AI MCU的技術趨勢

當前邊緣AI的實現，有多種不同的方案，但考慮到更低的功耗表現，MCU內部集成專用的CNN硬件加速器是必然的選擇。因為AI需要的大量矩陣計算，在Cortex-M7或RISC-V等內核上運算的效率并不高，勢必帶來大幅的功耗上升。而集成的CNN是專門針對矩陣計算設計的，因此執行效率非常高。據李勇介紹，ADI的硬件CNN有64個8位處理器，里面有很多存放權重數據的Memory，這些Memory都分布在64個處理器周圍，并不需要那么多寄存器去進行管理，CNN的處理器直接取值，運算了再放出來，這一過程就會省很多時間，運算也非?？?。因為全是硬件完成的，比傳統微控制器的處理速度要快得多。CNN工作在50MHz的頻率上，可以非?？焱瓿葾I工作，然后進入到睡眠狀態。因此集成來硬件CNN的MCU做這類運算，會比其他傳統MCU控制器更加省電。

為了實現可穿戴級別的低功耗，MAX7800X系列在設計上針對低功耗的進行了全面的考量。首先，選擇的Cortex-M4F和RISC-V內核本身就是低功耗的取向，每個芯片有不同的工作模式、功耗模式，可以針對不同工況來關斷不需要的資源和接口，確保芯片一直保持在更低的功耗水平。其次，ADI的設計中包含有多個時鐘源，不僅有100MHz，還有7MHz和4MHz的。采用低頻率時鐘源的時候，功耗可以實現顯著降低。第三是提高集成度，ADI將電源管理、通信接口、比較大的Memory、甚至是電頻轉換芯片都集成在芯片里面， 輸入一個2.0V到3.6V的單電源，可以實現多路電源輸出，內部供給內核、Memory或者GPIO使用，從而幫助客戶提升了系統的整體功耗表現。

目前MAX78000支持的模型已經有一些客戶成功案例，比如用來做山火監測的安全攝像頭，有些地方經常突發山火，需要一些遠程監控設備，但又不需要傳輸大量的圖像。另外比如城市里的管道漏水、漏氣，是通過聲音和管道震動來檢測的。還有一些特殊產品，比如摩托車頭盔上的攝像頭，需要采用語音控制等等。其實ADI已經無形中將AI應用到方方面面。

結語

隨著AI在邊緣的落地，硬件CNN在端側MCU的集成已經成為一種技術趨勢。這種AI MCU的發展，將會迎來巨大的市場機遇。
