高精度、低溫漂、低噪聲、低功耗

上海2023年1月29日 /美通社/ -- 納芯微 (NOVOSENSE) 推出全新NSREF30/31xx系列產品，為數據采樣提供高精度基準源，被廣泛應用于光伏，工業自動化，數字電源，充電樁等領域。

納芯微電壓基準源新品NSREF30/31xx系列，被廣泛應用于光伏和工業自動化等領域

NSREF30/31xx系列產品包含NSREF30xx和NSREF31xx兩個子系列，每個子系列可分為6個不同型號，分別對應不同其不同輸出電壓。各產品均有車規和工規型號，其中車規級別產品滿足AEC-Q100 Grade1的可靠性要求，可在-40~125℃的嚴苛環境下勝任工作。

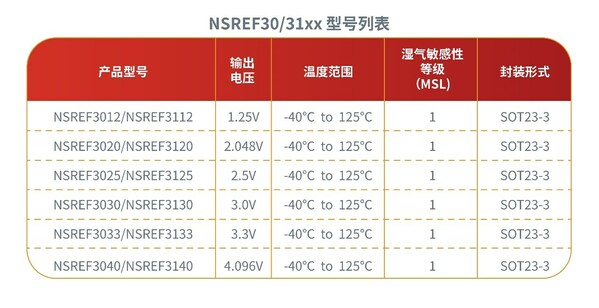

納芯微NSREF30/31xx系列產品型號列表

高初始精度，低溫漂

NSREF30/31xx實現了高初始精度與低溫漂性能，其初始精度為±0.2%, 即常溫下保證其輸出精度在理想值的千分之二范圍內，采用業界通用的黑盒法評估其溫漂性能，NSREF30xx的溫漂為10ppm/℃典型值，35ppm/℃最大值，而NSREF31xx的溫漂為5ppm/℃典型值，15ppm/℃最大值。從而保證在全溫度范圍內，幫助客戶實現ADC采樣的高精度。

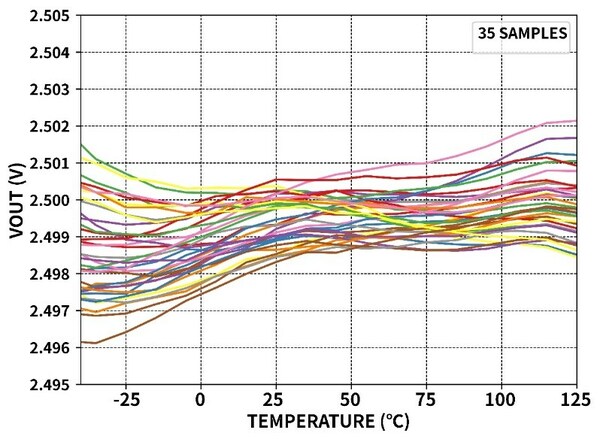

納芯微NSREF30xx溫漂性能曲線

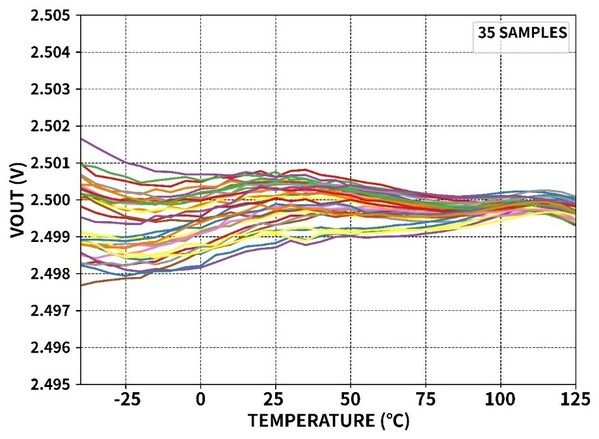

納芯微NSREF31xx溫漂性能曲線

低噪聲，低功耗

在電壓基準輸出端，低頻0.1Hz~10Hz的噪聲輸出，是ADC采樣誤差的重要組成部分。

NSREF30/31xx采樣先進的工藝及專門的低噪聲設計，在2.5V時僅輸出20uVpp(典型值)的噪聲，且噪聲分布相對收斂，1sigma值小于2uVpp. 大大降低低頻噪聲對ADC采樣誤差的影響。在保證低噪聲的前提下，僅消耗130uA(典型值)電流，使其適合工業現場變送器，電力，便攜式測量設備等工作場景。

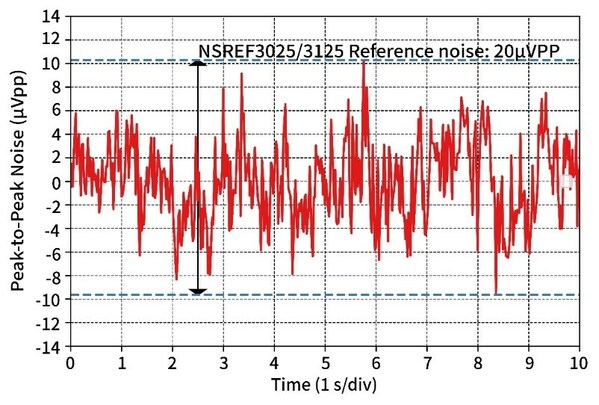

納芯微NSREF3025/NSREF3125低頻噪聲性能曲線

低電源調整率及負載調整率

電源調整率表示當輸入電源變化時，電壓基準輸出保持穩定的能力。在電源電壓不穩定或者容易受到干擾的場合，低電源調整率可以使得采樣精度免受不穩定電源電壓或者電源上干擾的影響，NSREF30/31xx能在2.5V輸出提供20ppm/V的低電源調整率。

相應的負載調整率表示當輸入電源變化時，電壓基準輸出保持穩定的能力。NSREF30/31xx能提供8uV/mA的負載調整率。

低工作壓差，對輸出電容沒有要求

得益于內部良好的環路設計，NSREF30/31xx僅要求輸入電壓比輸出電壓高1mV即可正常輸出工作電壓(除NSREF3012/3112需要最低1.8V工作電壓)，對電源電壓可能會降低的場景非常友好，例如電池供電時，電池電壓會降低。NSREF30/31xx對輸出端電容不作要求。不接輸出電容也可以正常工作，不會因為上接電容發生故障或者失效而導致不正常工作，且對隨著輸出電容值增加，能支持環路穩定的電容值范圍很寬，可適應不同的應用電路和場景，拓展了其應用的邊界條件。

免費送樣

NSREF30/31xx系列產品目前均可提供樣品，如需申請樣片或訂購可郵件至sales@novosns.com，更多信息敬請訪問www.novosns.com
