引 言

隨著社會的進步與科技的發展，人們的生活水平有了很大提升，空調日益普及?？照{(diào)有多種型號，不同型號的遙控器不得串用，因此設計一款萬能空調遙控器很有必要。萬能空調遙控器最重要的一個功能就是學習模式，使之能夠?qū)W習各個空調的編碼，以便遙控對應的空調。

1 學習模式總體說明

萬能空調遙控器的學習模式主要分為三個步驟 ：

(1) 利用紅外模塊捕捉空調遙控器的遙控信號 ；

(2) 利用單片機識別紅外信號并暫時存儲 ；

(3) 將捕捉到的信號進行確認后存在存儲芯片中，以備調用。

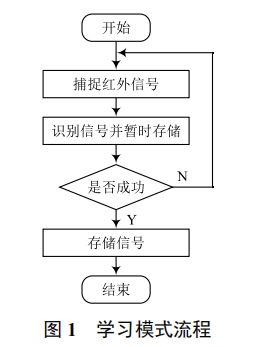

學習模式流程如圖 1 所示。

利用單片機識別紅外信號有兩種方案，具體如下。

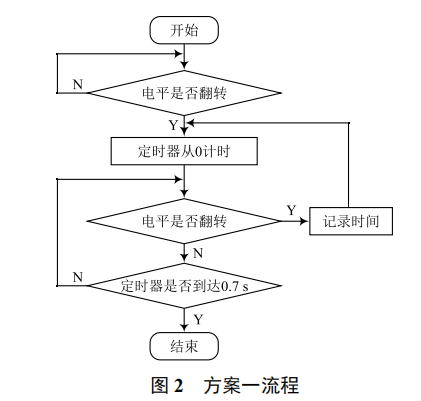

方案一 ：當單片機自身的運算速度極快時，直接使用定時器計時，外部使用 I/O 輸入模式，使用上升與下降沿中斷捕捉并記錄每個間隔時間及高低電平以備用，每識別一段波便存儲下來備用，分別使用對應的按鈕調用對應的指令段。對應的流程如圖 2 所示。

方案二 ：當單片機自身的運算速度不夠快，即計時器不夠快、精度不夠時，只采集對應的高低電平及其模糊時間， 其模糊時間必須達到足夠的辨識度，能夠識別其中的邏輯 0 與 1，由于不同的空調有不同的邏輯脈寬時間，因此只要獲得信號輸出高低電平的模糊時間，將其固定在某個脈沖時間的周圍，逐一試用即可找到。流程如圖 3 所示。

2 空調遙控紅外信號說明

現有的紅外遙控包括 PWM（脈沖寬度調制）和 PPM（脈沖位置調制）兩種方式，兩種方式編碼的代表分別為 NEC 和 PHILIPS 的 RC-5，RC-6 以及 RC-7。本文主要介紹 NEC 與 RC-5。

NEC 格式的特征如下 ：

(1) 使用 38 kHz 載波頻率 ；

(2) 引導碼間隔為（9+4.5）ms ；

(3) 使用 16 位客戶代碼 ；

(4) 使用 8 位數據代碼和 8 位取反的數據代碼。

NEC 協議通過脈沖串之間的時間間隔實現信號調制。邏輯 0 由 0.56 ms 的 38 kHz 載波和 0.56 ms 的無載波間隔組成 ；

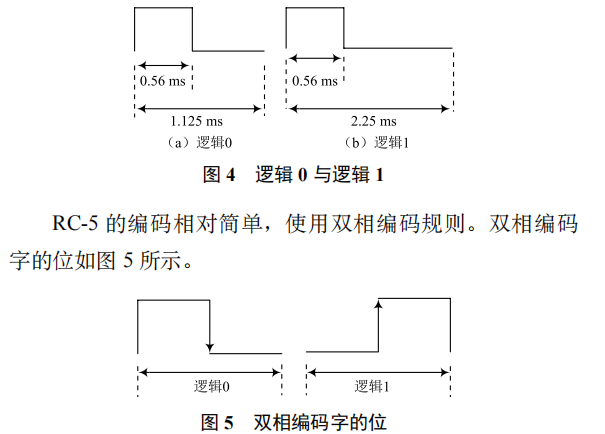

邏輯 1 由 0.56ms的 38kHz載波和 1.68ms的無載波間隔組成 ；結束位是 0.56ms的 38kHz載波。邏輯 0與 1如圖 4所示。

3 學習模式紅外接收識別

學習模式紅外接收識別是學習模式的第一步，當控制器進入學習模式后，根據提示按下對應的按鍵，控制器進行學習記錄，其實現方式主要有兩種 ：

（1）當按下對應的按鍵時，遙控器發出紅外信號，萬能遙控器通過紅外接收模塊接收信號，并將信號傳輸?shù)絾纹瑱C(jī)的 I/O 口用以處理，其信號的實質為電平的高低變換，只是持續的時間不同，紅外信號的存儲實質是存儲其高電平時間及低電平時間，因此識別記錄信號時必須獲得每個電平變換的時間，此方法簡單有效，但消耗容量 ；

（2）紅外遙控的邏輯 0與 1實質是一個固定脈沖的不同占空比，可使用雙相編碼，因此可將每個指令識別為邏輯 0與 1 后再存儲。

4 學習模式紅外編碼存儲

為防止遙控器斷電，需將指令存儲到專門的存儲芯片上。每個存儲位置都有固定的位置信息，因此可將學習到的信息存儲到固定的位置以備讀取。例如，位置 1可直接存儲調節模式的紅外指令信息，在需要調節模式指令時，直接從位置 1 獲得。

5 學習模式紅外遙控

對學習到的指令進行檢驗，若不正確，則重新學習。由于對單片機進行內部調用較快，因此為了減少時間消耗，每次重啟都將指令信息從存儲芯片復制到單片機中。

紅外信號的發射包括以下兩種方式 ：

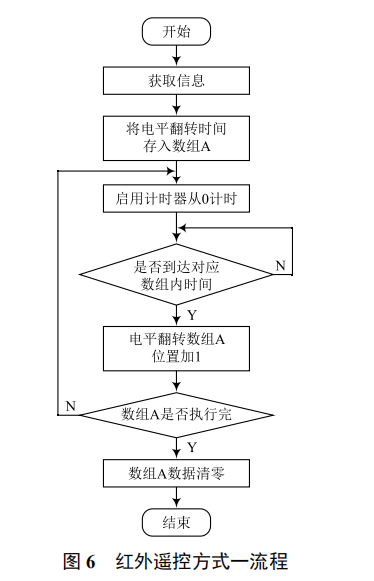

（1）對應于學習模式紅外接收識別方案一，將對應指令復制到單片機后，獲得電平翻轉時間，將每個電平的翻轉時間放入數組，進行定時器定時，每到一定的時間，控制紅外發射模塊翻轉電平即可控制空調。紅外遙控流程如圖 6 所示。

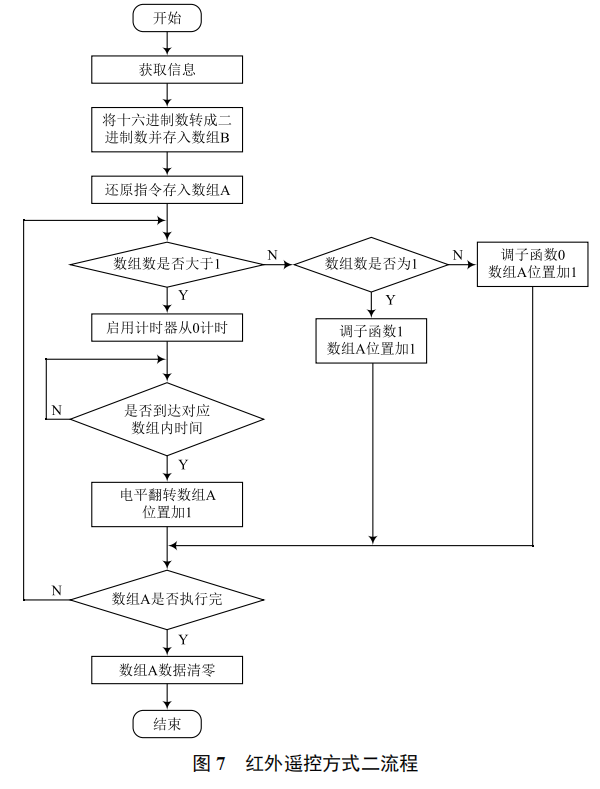

(2) 對應于學習模式紅外接收識別方案二，此處獲得的指令是識別后的十六進制數，將其還原（有引導碼及間隔時間等），在其邏輯 0 與 1之間加入間隔，將引導時間放入數組，并將邏輯 0 與 1 分別打出一個子程序，根據數組中的數分別調用對應的子程序，對應流程如圖 7 所示。

6 結 語

本文對萬能空調遙控器的學習模式進行了論述，通過紅外接收模塊接收信號、單片機處理信號、存儲芯片存儲信號、紅外發射模塊發射信號，采用不同的方式對信號進行處理、保存及發射，從而達到學習的目的，使得萬能空調遙控器可針對所有空調進行遙控。
